一、产品概述
该机由主机系统、油源系统、控制系统、电气系统及各类试验附具组成，计算机控制系统通过控制伺服阀动作来实现对试验过程的自动控制。主机部分主要由主机框架、油缸座、油缸、前移动横梁、前后夹头座及负荷传感器等部件组成，主机框架采用钢板焊接形式，油缸座、主机框架及后封板组成封闭框架，框架布筋合理，结构强度高，主机刚性大，机械性能稳定

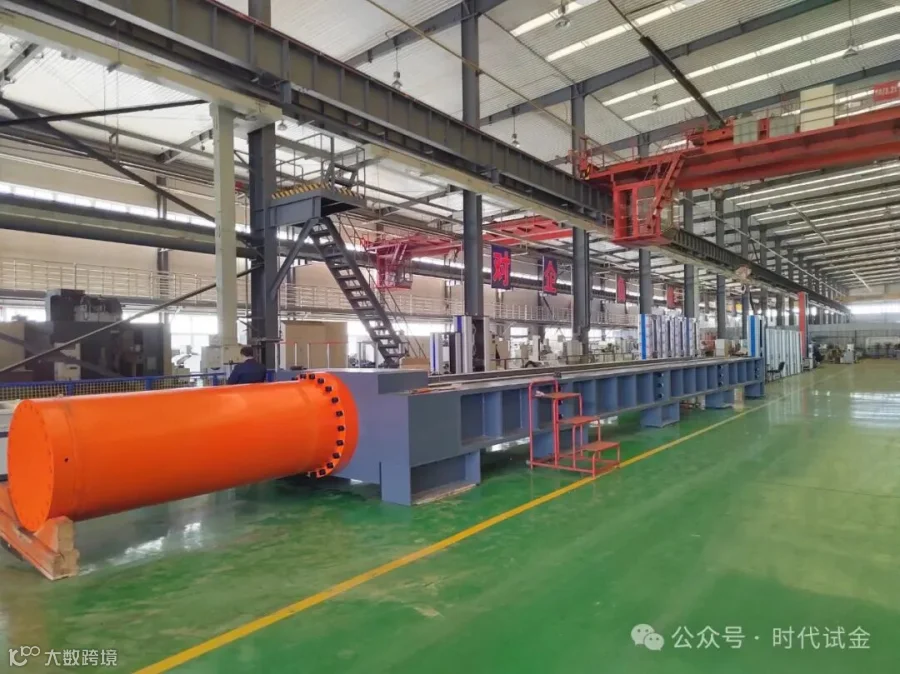

二、外观照片
三、主要技术性能指标
| 最大试验力 | 10000kN |
| 试验力测量范围 | 200kN～10000kN |
| 示值相对误差 | ±1% |
| 最大拉伸空间 | 10500mm |
| 试验空间调整间距 | 500mm |
| 主机内宽度 | 800mm |
| 活塞最大行程 | 2000mm |
| 预紧行程 | 1500mm |
| 预紧油缸最大力 | 600kN |
| 活塞位移测量范围 | 0～2000mm |
| 位移测量分辨力 | 0.01mm |
| 主机外形尺寸约（长×宽×高） | 18000mm×2300mm×700mm （高度不含防护罩） |
四、 系统配置清单
| 单出杆双作用低摩擦活塞缸 | 1套 | |
| 负荷传感器 | 试金定制 | 1只 |
| 前夹头座 | 铸件 | 1件 |
| 后夹头座 | 铸件 | 1件 |
| 油缸座 | 铸件 | 1件 |
| 前移动横梁 | 铸件 | 1件 |
| 后封板 | Q235-A钢板 | 1件 |
| 主机框架 | 焊接 | 1套 |
| 位移传感器 | 欧姆龙 | 1只 |
| 标准油箱 | 1套 | |
| 低噪音内啮合齿轮泵 | 国产 | 1只 |
| 主油泵电机 | 国产 | 1只 |
| 比例阀 | 国产 | 1只 |
| 电气控制柜 | 试金技术 | 1套 |
| 电气元器件 | 知名品牌 | 1套 |
| 控制器 | 试金技术 | 1套 |
| 计算机 | 联想品牌机 | 1台 |
| 试验软件 | 试金技术 | 1套 |
| 插销附具 | 插销辅具最大直径为 200mm | 1套 |
| 压缩附具 | 用于力值标定 | 1套 |
| 防护罩 | 手动翻盖式 | 1套 |
