一开单控开关接线图

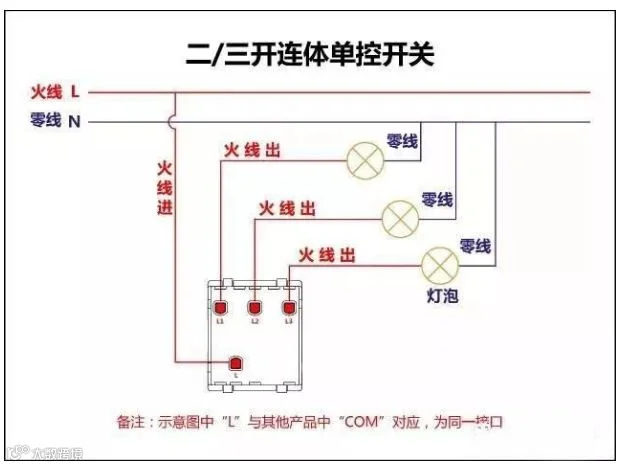

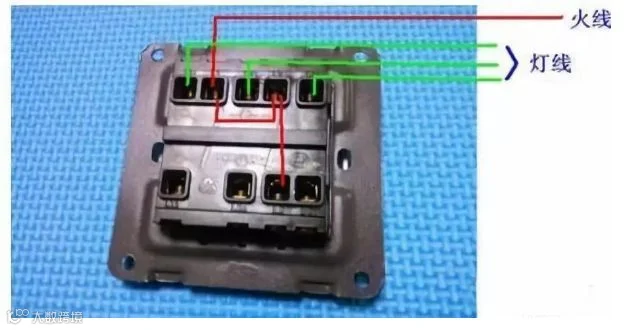

二三开连体单控开关接线图

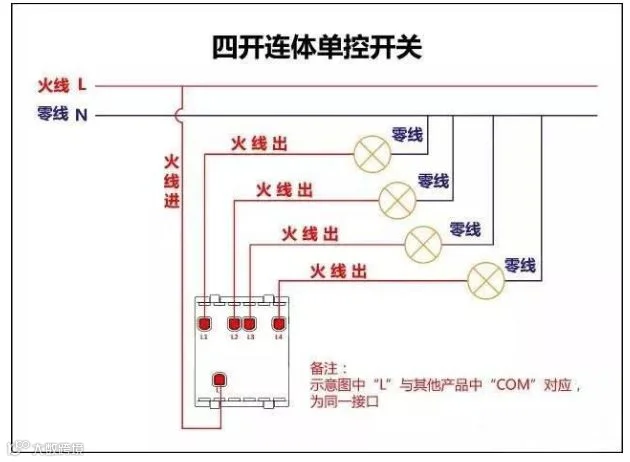

四开连体单控开关接线图

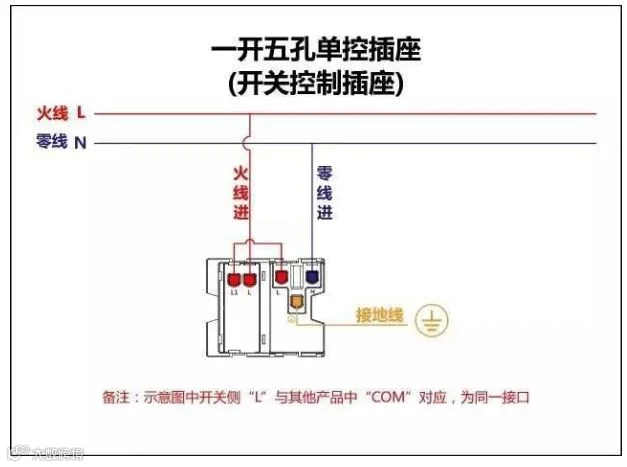

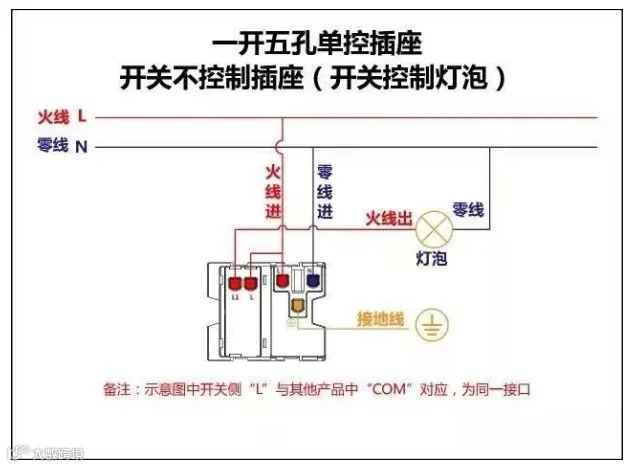

一开五孔单控插座接线图

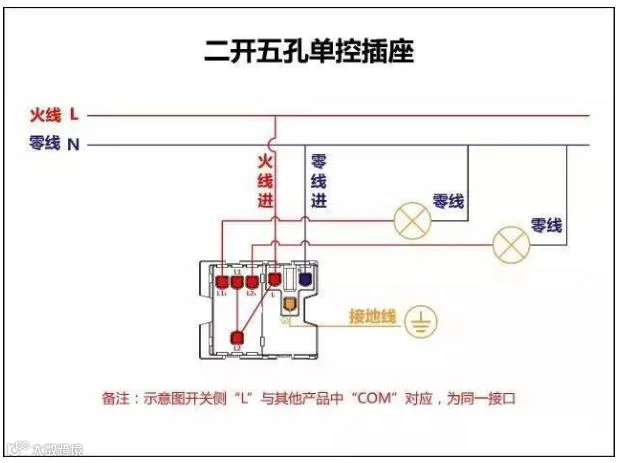

二开五孔单控插座接线图

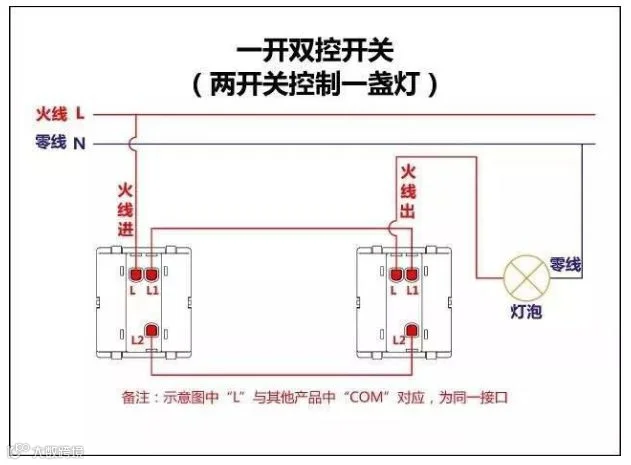

一开双控开关接线图

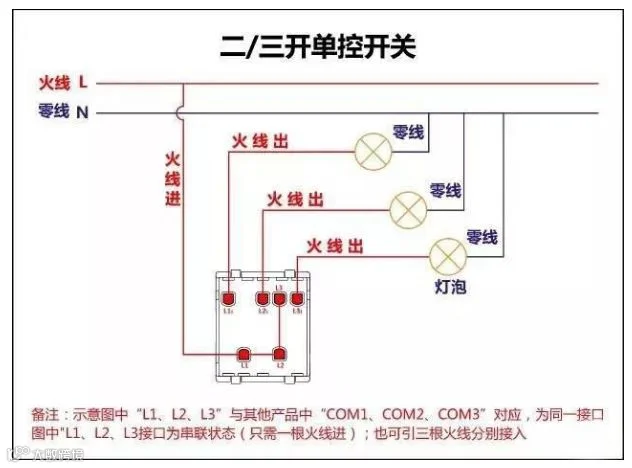

二三开单控开关接线图

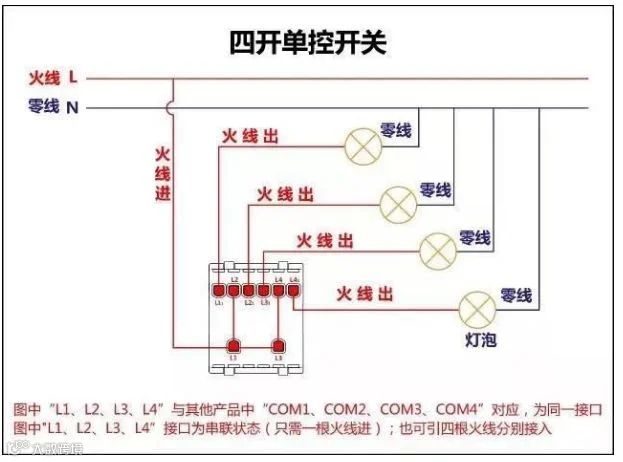

四开单控开关接线图
一开五孔单控插座接线图

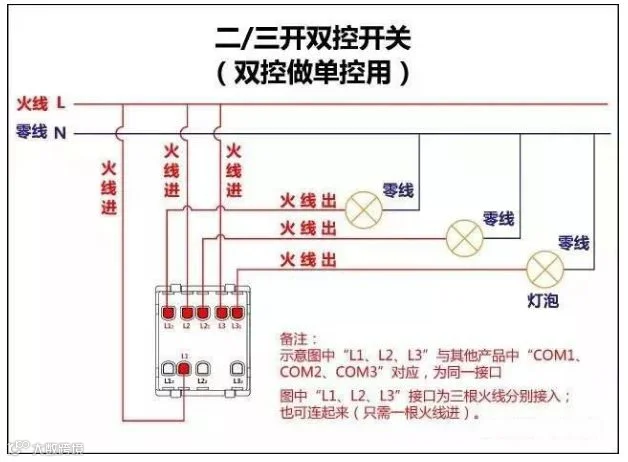

二三开双控开关接线图

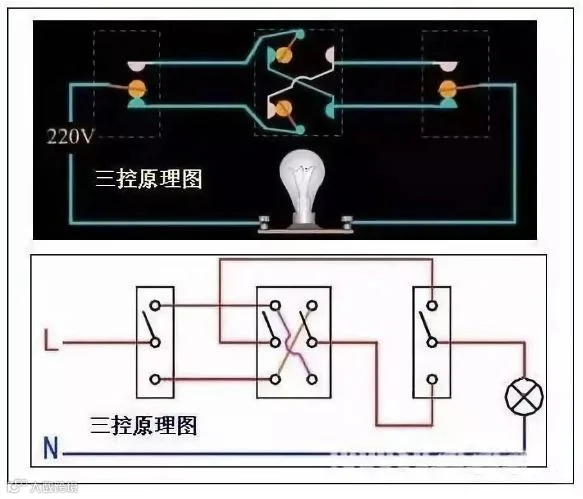

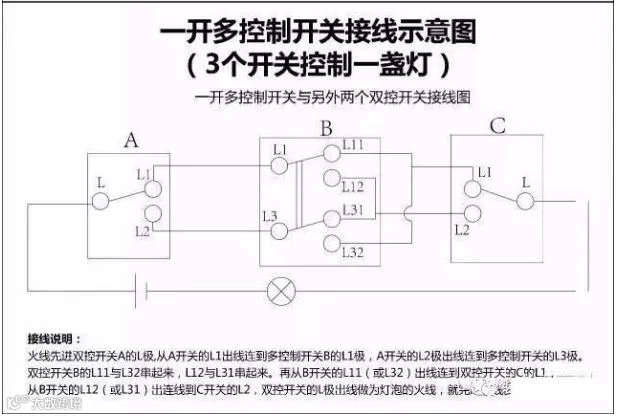

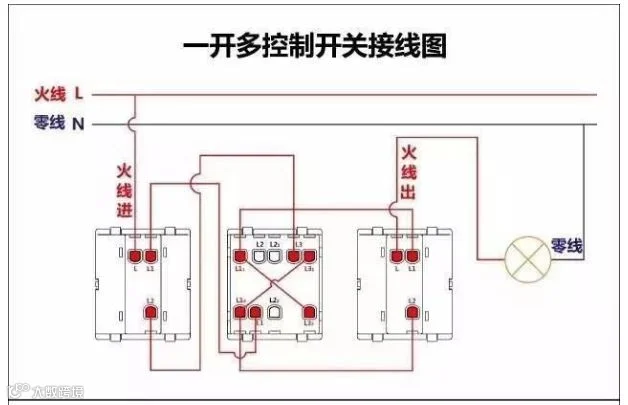

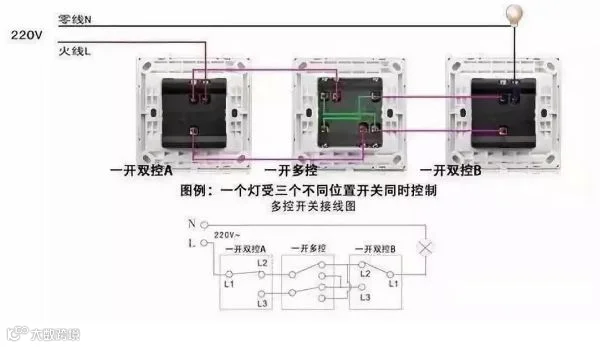

一开多控开关接线图

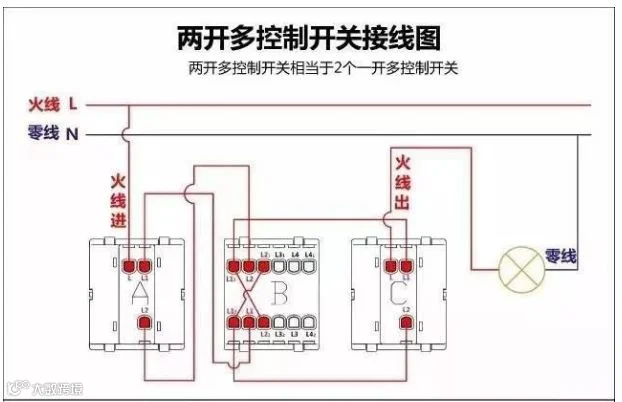

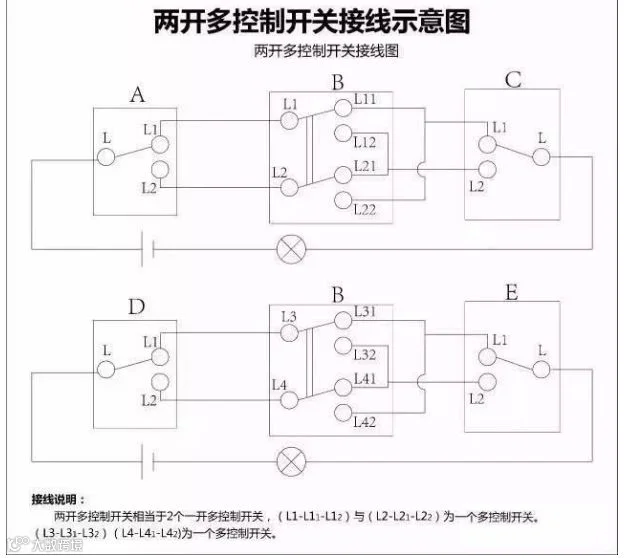

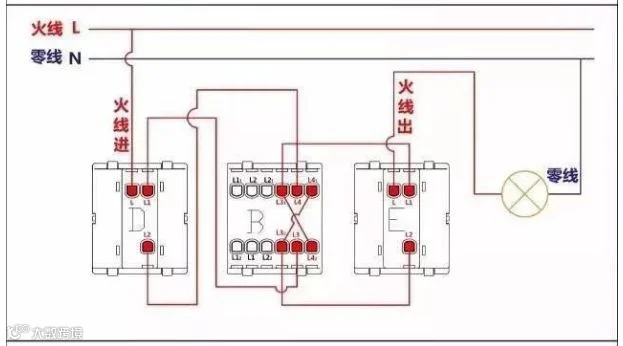

两开多控开关接线图

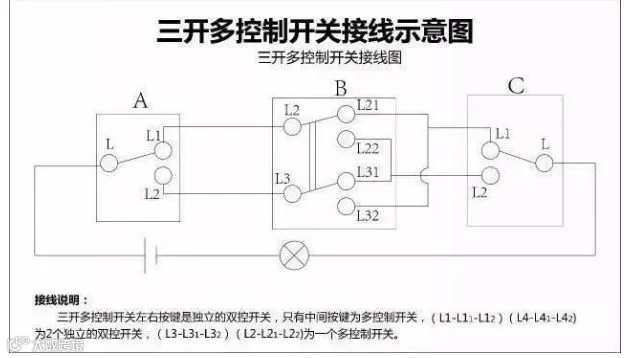

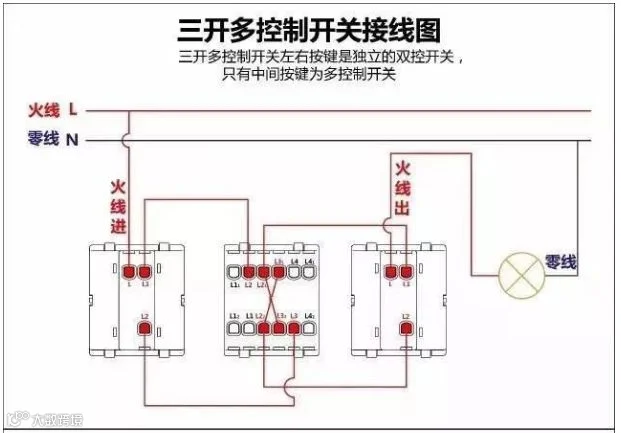

三开多控开关接线图
最牛的一个：
开关、插座是家装中必不可少的物品，开关、插座的种类繁多，不同种类有不同的用法。开关插座有哪些分类？老司机电工今天就为大家介绍开关、插座的分类方法。
一、安装使用习惯的分类
暗装86型：面板尺寸长86mm*高86mm的正方形面板，适用于照明线路和开关插座在墙里暗设的情况，需要先预埋底盒。
暗装118型：常见的模块以1/2为基础标准，即在一个横装的标准118mm×74mm面板上，能安装下两个1/2标准模块。模块按大小分为1/2、1位两种。适用于照明线路和开关插座在墙里暗设的情况，需要先预埋底盒。
暗装120型：指面板的高度为120mm，120型开关的外形尺寸有两种，一种为单连(70mm×120mm)，一种为双连(120mm×120mm)，模块按大小分为1/3、2/3、1位三种。
明装型：自带底盒，可直接安装在墙面的开关插座类型。

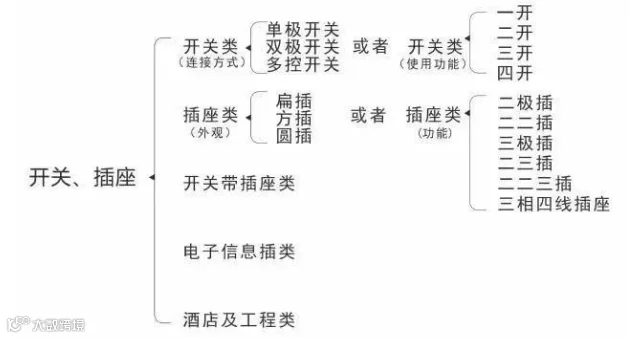

二、使用功能的分类
开关类（连接方式）：
单极开关：控制火线的接通与断开。
双控开关：需两个开关配合使用，可同时控制一个负载。例如，在卧室的门口和床边分别装上一个这样的开关，躺在床上时就不必下床走到门口去关灯，直接按下床边的开关就好了！经常使用的地方有：厨房和客厅之间；比较大的客厅两头；卧室的门口和床边；阳台内外两侧等。
多控开关：三个开关同时控制一路负载通断。

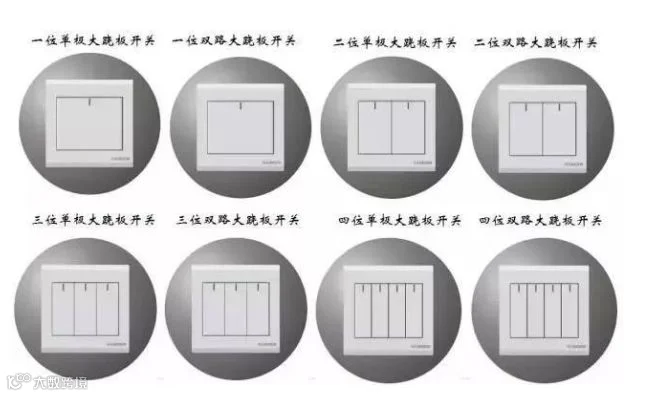

开关类（使用功能）：一开、二开、三开、四开指开关上的按键，又名：一位、二位、三位、四位或单联、双联、三联、四联。
插座类（外观）
圆插：欧洲国家使用

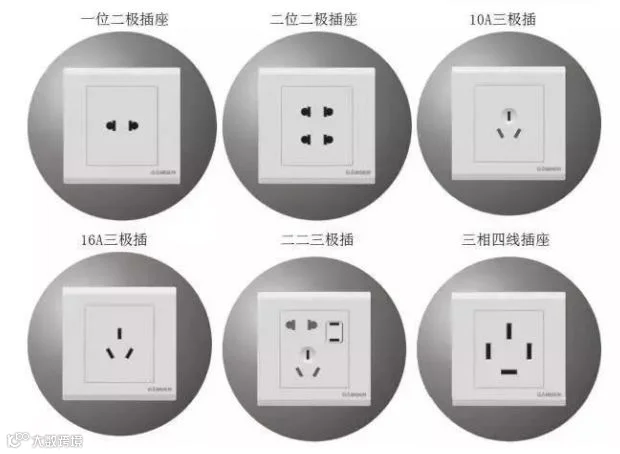

插座类（功能）：二极插、二二插、三极插、二三插、二二三插、三相四线插座
小知识：16A用于空调等大功率电器，10A用于普通电器。

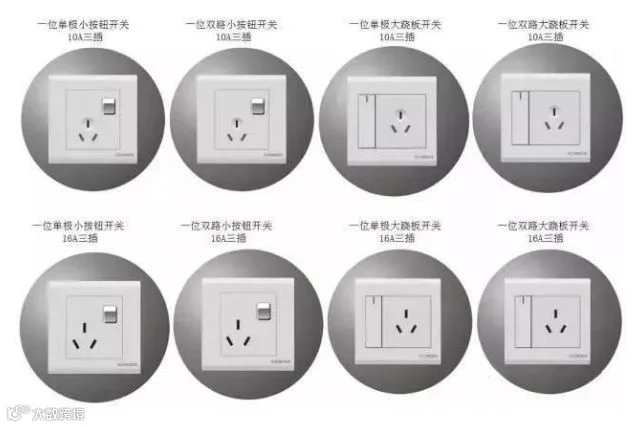

开关带插座类
小知识：带开关插座：不用拔下插头，只需将插座上的开关关闭就可以切断电源，不至于拔下来的电线吊着影响美观，比如洗衣机插座不用时可以关上、空调插座淡季关上不用拔掉；插座上的开关也可用于控制灯。

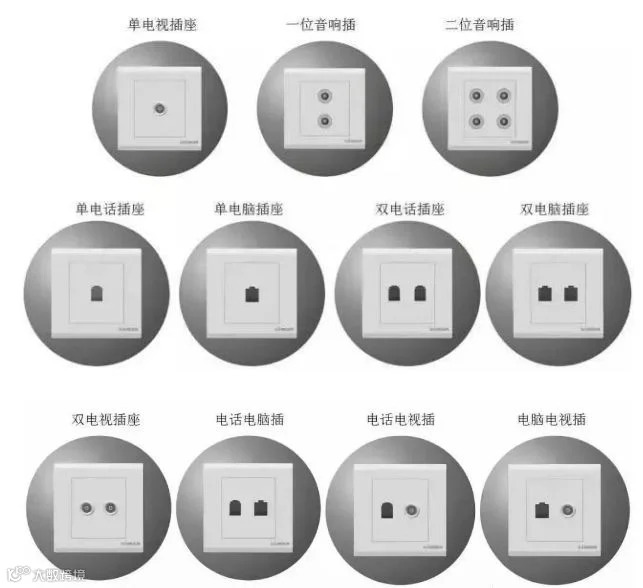

电子信息类

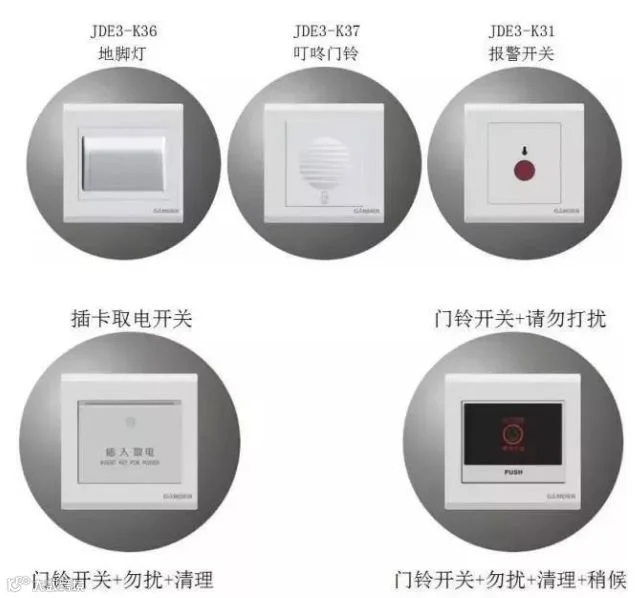

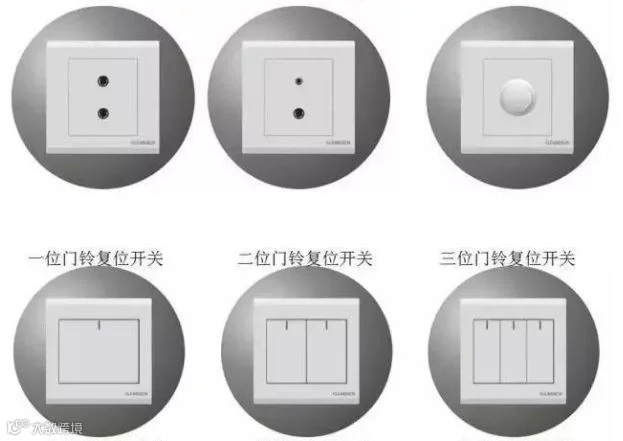

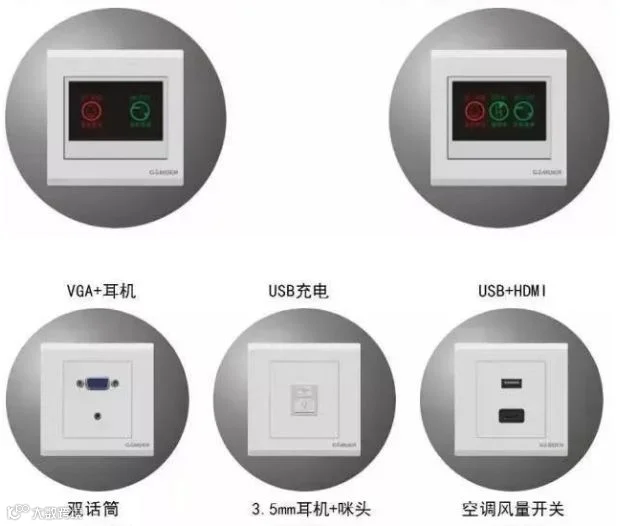

酒店及工程类
