MAP图对于电机效率测试的必要性，MAP图知识全讲解！

 电机的效率测试一直是电机测试里最重要的环节之一，而MAP图则是电机效率测试中的新型评估方法。本次让我们来剖析行业需求，分析为什么MAP图在不同电机行业的应用将会越来越多。

为什么说MAP图在不同电机行业的应用将会越来越多？来，我们慢慢剖析。

电机中的MAP图是电机测试时生成的一种数据曲线图，主要是反映在不同转速、扭矩下的电机效率分布情况，通俗而言就是效率分布图，类似于我们地理课上常见的等高线图。将效率相同的点连成一环线直接投影到平面形成水平曲线，不同效率的环线不会相合。效率值比较接近的位置，线就会相对密集；相反，效率值相差较大的位置，线的间隔也会较大。

通常而言，MAP都是利用MATLAB软件，通过将测试点输入电脑画出来的，以转速扭矩为坐标轴，把效率值按照规律连线统计，图上也会根据效率值不同有颜色差异，所以也称色温云图。

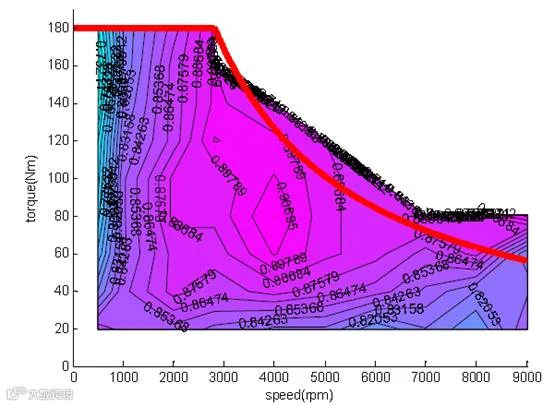

图1 MATLAB绘制的效率云图

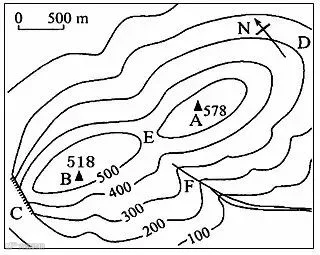

图2 地势等高线图

我们用较为典型的调速电机来举个例子。

调速电机是利用改变电机的级数、电压、电流、频率等方法来改变电机的转速，使得电能达到较高的使用性能的一种电机，使用范围很广，金属切削机床、轧钢机、起重设备、升降机、水泵、风机等都有应用。

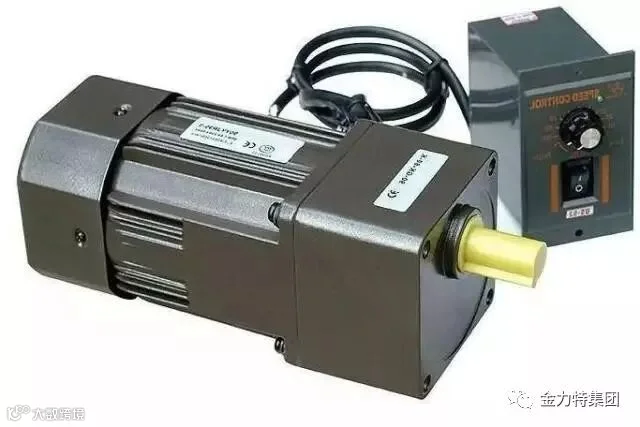

图3 调速电机

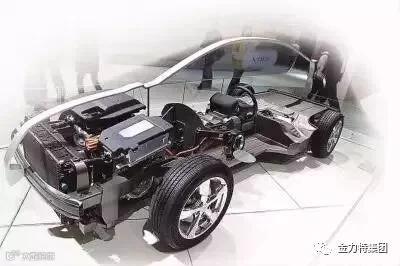

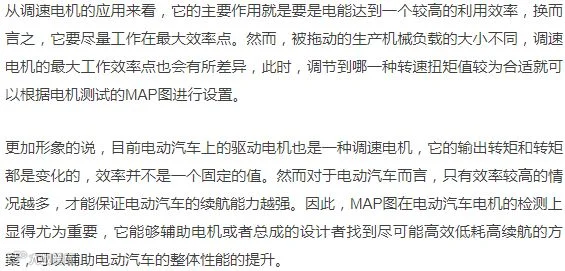

图4 电动汽车架构图


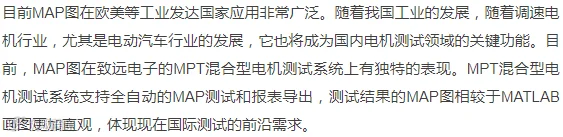

图5 致远电子效率云图
