WNS系列卧式内燃燃油（气）蒸汽锅炉

 锅炉结构及特点

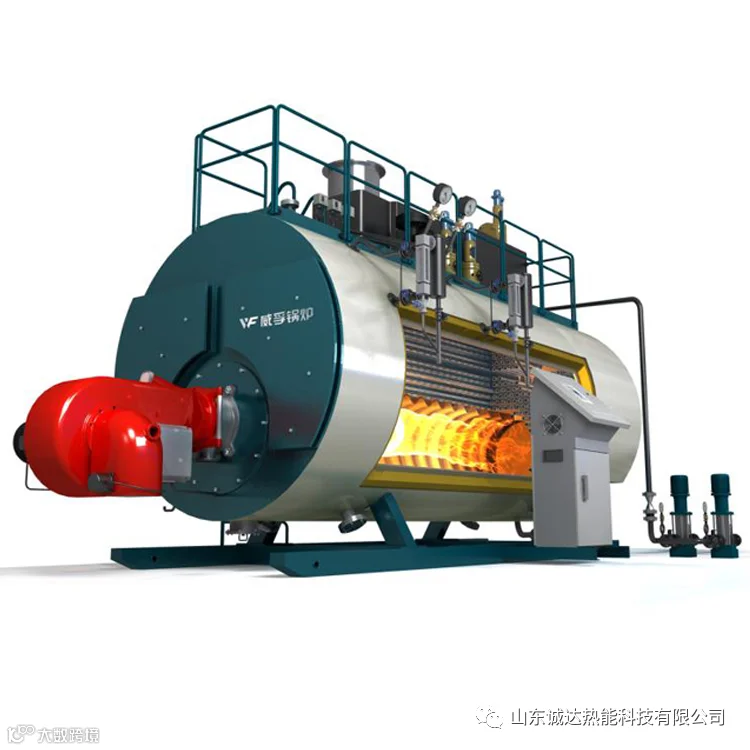

WNS系列卧式内燃燃油（气）蒸汽锅炉，采用三回程湿背结构，配有国外先进的燃烧装置，运行实现全自动控制。燃料经燃烧器泵至喷嘴雾化点燃燃烧后，火焰充满在炉胆内，通过炉壁传递辐射热量，此为第一回程；燃烧产生的高温烟气在小烟室内汇聚转向180°进入对流管束区，经过流换热后，烟气温度逐渐降低到达前烟箱，此为第二回程；低温烟气在前烟箱转向后进入较低温度的光管管束区，此即为第三回程。随后经后烟箱流入烟囱，最后排向大气。

WNS系列蒸汽锅炉具有以下特点：

1、采用全扳边对接，降低了热应力，提高了锅炉的安全性；

2、锅炉采用湿背结构，可靠耐用；

3、卧式三回程布置，提高了锅炉的热效率，设计效率达86%以上；

4、炉型卧式布置，结构紧凑合理；

5、前后烟箱铰链连接，打开方便，利于检修和清灰；

6、密封采用迷宫式双重结构，烟气不易泄露，保证锅炉房清洁卫生；

7、锅炉整体出厂运输方便，安装周期短；

8、锅炉运行实现全自动化，具有多种保护功能，操作简便。

 锅炉主要参数和性能

 安装

（一） 安装前的准备工作

1、组织及人员的配备

锅炉安装必须要有安装资质的单位进行,有专人负责，除司炉参加外，还需配备管工、钳工、冷作工，合格的电焊工及辅助工。

2、组织有关人员学习资料

组织有关人员熟悉《蒸汽锅炉安全技术监察规格》、锅炉图纸、安装使用说明书等文件，了解和掌握安装起重，运行操作等有关事项。

3、确定安装地点

（1）安装地点最好能接近用汽的地点，目的在于缩短输汽管路，降低基建费用；

（2）储油(气)和输油(气)设备应符合有关规定；

（3）给水和排水方便；

（4）锅炉在安装运输时，道路应畅通；

（5）锅炉房的布置应符合《蒸汽锅炉安全技术监察规格》第八章锅炉房的规定；

4、地基准备

按地基图施工，准备好锅炉安装基础及预埋件，锅炉运到后，按出厂清单，对另件进行清点，根据锅炉安装图复核设备的完整性，检查运输中是否有损坏等情况，锅炉大件起吊，其起重能力应不小于锅炉大件运输重量，并按锅炉上起吊位置起吊。

（二）锅炉大件的安装

当锅炉放置在稍有倾斜的两条地脚上后，锅炉前后已有一定的倾斜度，然后用橡胶软管充水，校核锅炉左、右侧保持水平，允许倾斜度不起过5mm，否则应将低的一面用垫铁垫高，校核合格后，再安装烟囱等其他部件。

（三）烟囱安装

烟囱安装时法兰间垫嵌石棉绳，并采用吊重线的方法检查烟囱垂直度，如有偏差可在法兰连接处垫平校正，钢丝绳用花兰螺栓拉紧，注意三根钢丝绳的拉紧度应大致相等，钢丝绳按图均布。

(四)管道、阀门、仪表及附件的安装

1、按照管道、阀门、仪表图纸进行安装；

2、安全阀应在水压试验后安装，并应安装泄放管，将排汽导向锅炉房外安全处，泄放管截面不应小于安全阀出口截面，泄放管上不得装设阀门。

3、排污管接至排污箱或其他安全处，管道固定，防止排污时移位或发生反击烫伤事故。

4、主汽阀以外的蒸汽管道由使用单位配接，在主汽管道上至少应设置一个弯头，以补偿热膨胀，管道外壁予以保温。

5、水位表下部排污管应接至安全处，水位表旋塞应灵活，不得漏水漏汽，水位表处必须安装照明设备，以便观察。

6、压力表刻度盘上应划出红线，以示最高允许工作压力，压力表旋塞旋转灵活，不得漏水，疏水应畅通，压力表管禁止保温。

（五）水压试验

锅炉管道、阀门、仪表等安装完毕后，检查并清理锅炉内部，关闭人孔或头孔、手孔，然后按有关水压试验的规定进行水压试验。
