一张地图这样诞生

中国地图出版社集团

2022-08-30

欢迎点击蓝字关注中国地图出版集团

地图作为国际三大通用语言之一，是人们认识世界、改造世界、从事社会活动的重要工具，是社会文化现象的一部分。可以说，人们日常的出行、工作、旅游、学习都离不开各式各样的地图产品。

地图通过丰富的线条、颜色、符号和文字等信息，描绘出地表的整体风貌，可是你知道它是怎么制作的吗？

早在 1700 多年前，我国古代制图学家裴秀就提出了“制图六体”理论，通过分率（比例尺）、望准（方位）、道里（距离）、高下（地势起伏）、方邪（倾斜角度）和迂直（河流、道路的曲直）等理论总结了地图制作的经验和方法。裴秀的“制图六体”对后世制图的影响十分深远，直到明末西方的地图投影方法传入中国，中国的制图学才迎来再次革新。

如今，一张纸质地图的制作需要通过测、编、绘、印四个步骤，下面就为大家详细介绍一下吧！

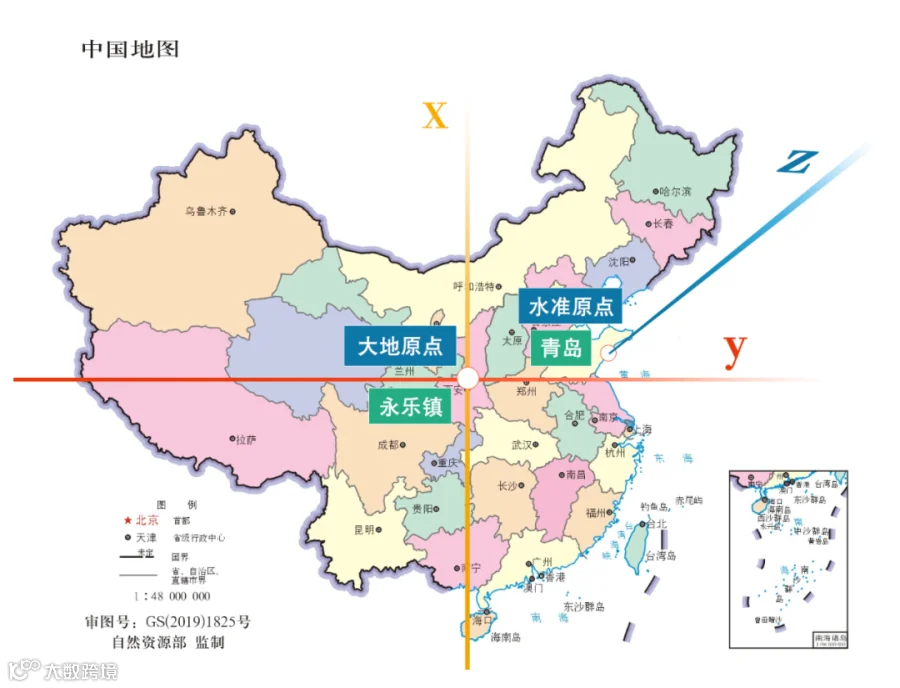

地图制作的第一步是“测”，主要目的是获得地物的位置信息。由于地球并不是一个正圆体，其表面高低起伏变化大，确定地面点的位置，需要建立统一的坐标系，确定它的水平和高程的零点，也就是起算点（X、Y、Z）的（0、0、0）点。其中，大地原点是经纬度的起算点和基准点，水准原点是高程的起算点和基准点。在我国地图测量的起算点中，大地原点在陕西省永乐镇，水准原点在青岛。

我国当前使用的最新国家大地坐标系是2000国家大地坐标系，其原点为包括海洋和大气的整个地球的质量中心，是测制国家基本比例尺地图的基础。

确定坐标系统之后，利用各种测量仪器、传感器以及集成系统，对自然地理要素或者地表人工设施的形状、大小、空间位置及其属性等进行测定、采集，并且通过关联各类型地物要素（如地貌、水系、植被和土壤等自然地理要素，居民地、道路网、通信设备、工农业设施、经济文化和行政标志等社会经济要素），形成基础地形图或基础地理信息数据库。

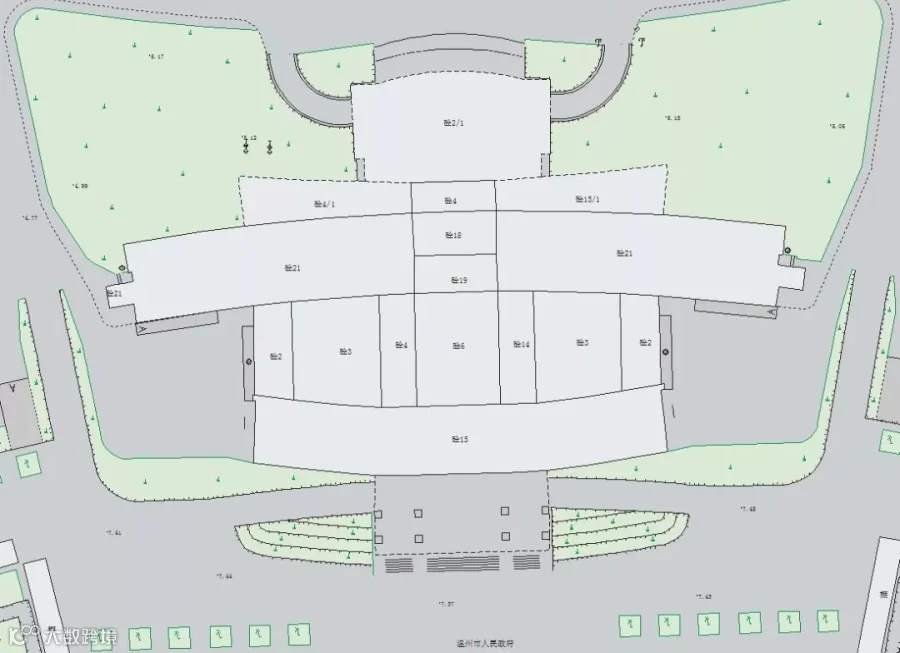

▲基础地形图

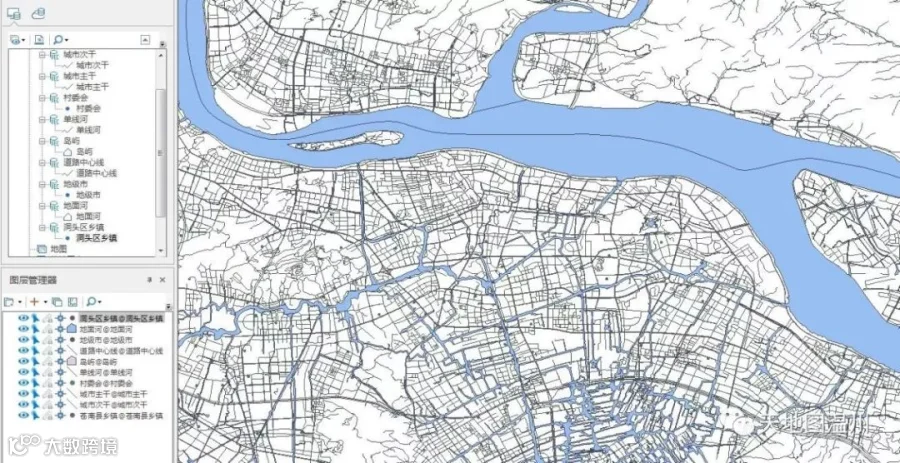

▲地理信息数据库

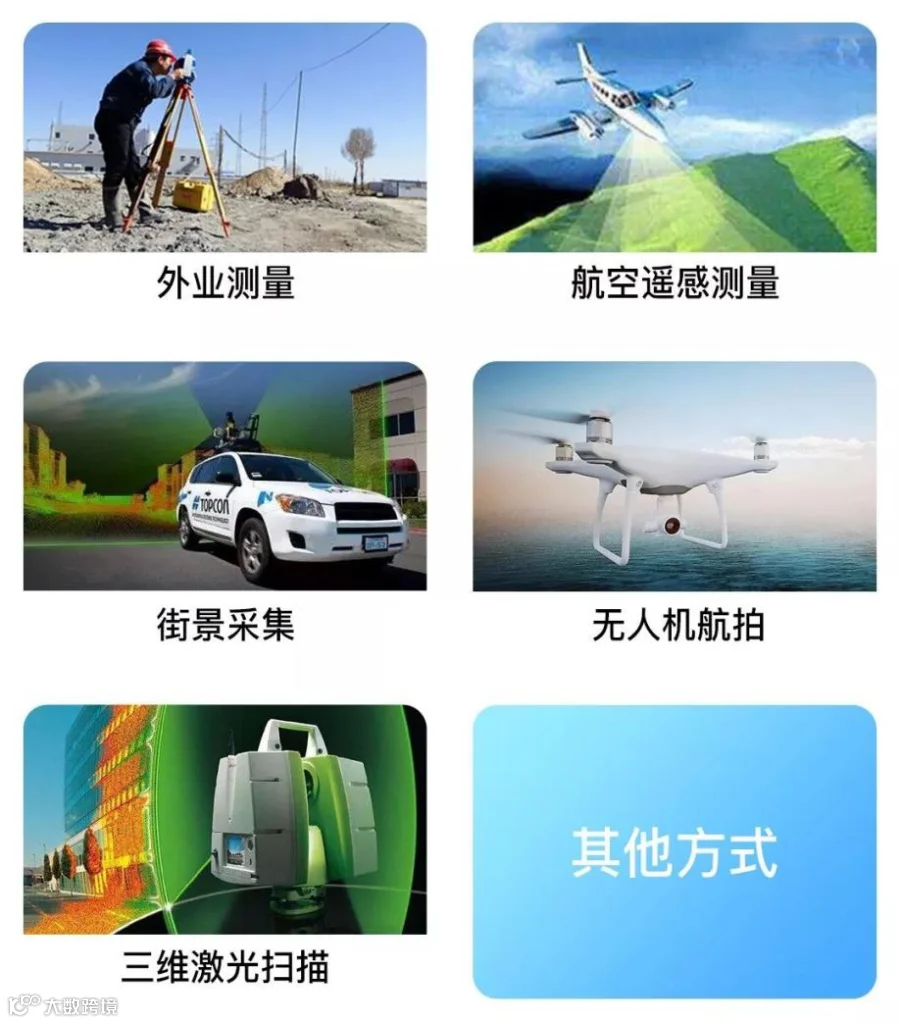

目前获得地物空间地理信息的方式主要有外业测量、航空遥感测量、街景采集、无人机航拍、三维激光扫描等，由于获取信息的方式日趋多样便捷，所以数据的类型也更加丰富。

地图制作的第二步是“编”。通过测量获得各类数据和信息后，如何在此基础上制作成各类用途的地图呢？这就需要为地图的绘制设计规则，并且遵循相关地图编制行业规范。

编制中，根据实际工作需要，首先要确定地图制图区域和尺寸大小。

制图区域关系着地图内容的范围大小和制图核心，一般有全国、省、市域、县域和城区范围，有时还会因工作需要定制特定区域范围的地图。

尺寸大小关系着地图的载体大小和应用场景，一般有全开、对开、4 开、8 开、16 开等常规尺寸。景区旅游地图通常采用 2 开或 4 开的尺寸，这样更方便携带和手持查看，办公挂图或作战图则采用全开或更大尺寸，便于更全面详细地展示图中各类地理要素。

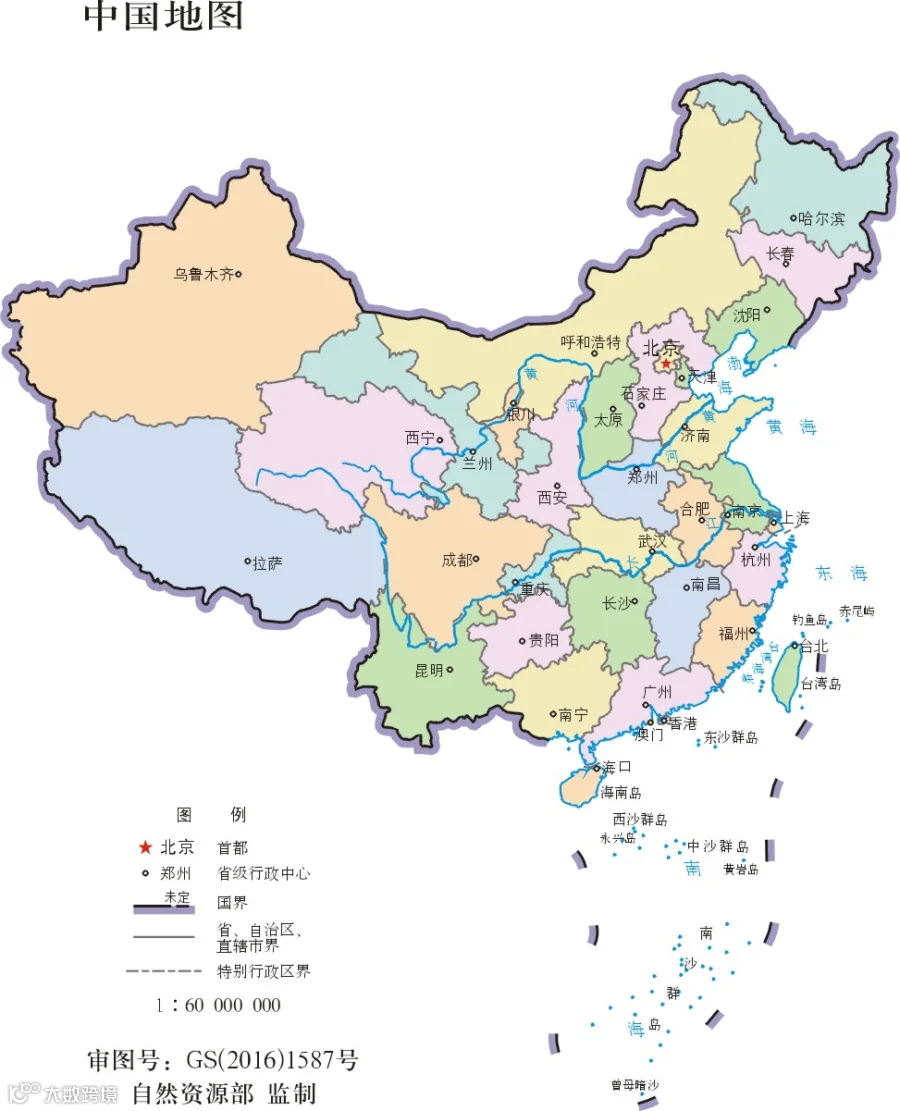

不同的制图区域和地图尺寸决定了地图的比例尺大小，也同样决定了地图内容的详细程度。比如，一张实际比例尺为 1：3200万的中国地图，图中表示内容主要有省、自治区、直辖市界线，特别行政区界线、省级行政中心等信息。一张实际比例尺为 1：1600 万的中国地图，与 1：3200 万的中国地图相比，在内容上增加了地级市行政中心、县级行政中心等信息。

一张实际比例尺为1：740万的城区地图，与1：1600万的中国地图相比，在内容上增加了地区界以及更多的县级行政中心。

在尺寸不变的情况下，表示区域范围越小，比例尺就越大，地图所能展示的内容就越详细。

其次是确定地图的内容表示。

除了基础地图外，根据需要还会编制专题性地图，地图内容的主次信息表达会更加分明，地图设计的层次感也会更加强烈。

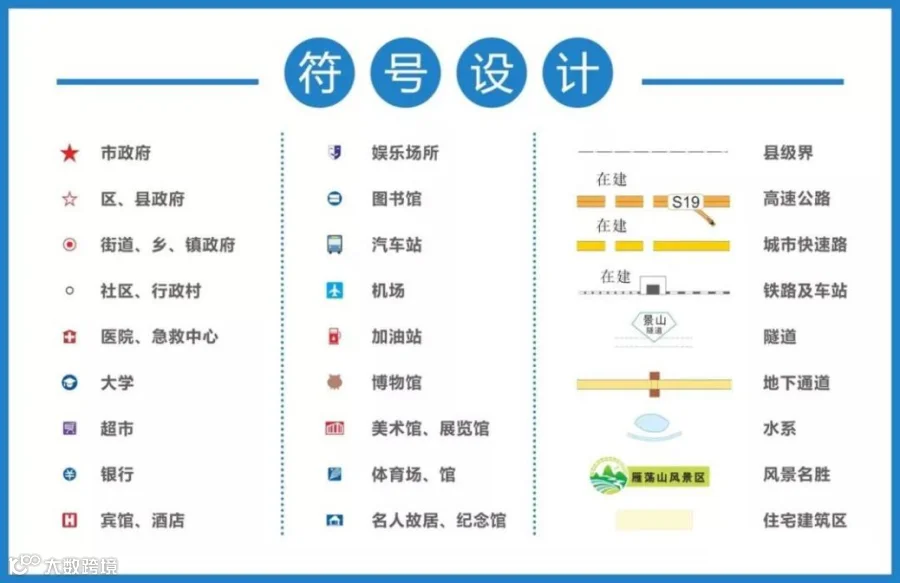

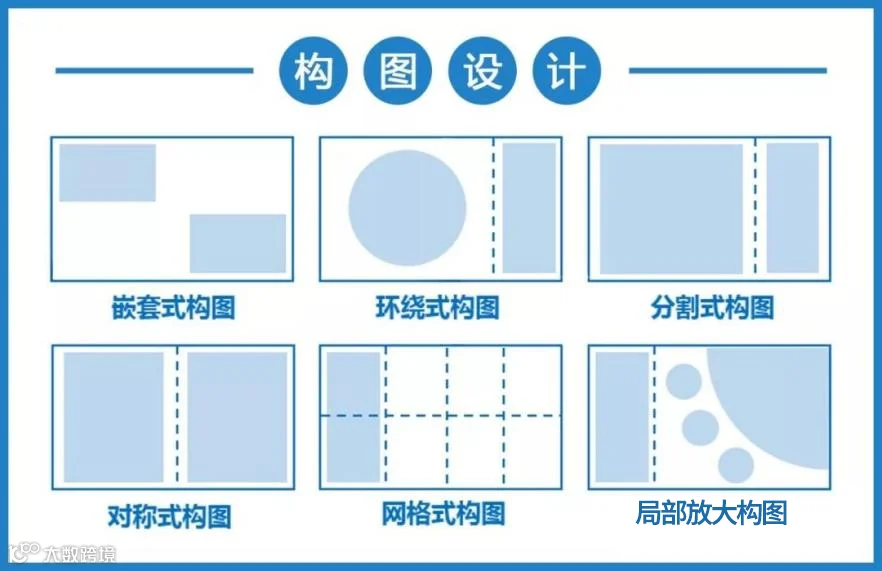

最后是确定地图表达方式。地图的表达方式主要包括数学基础、地图符号、图例和图面视觉效果设计四个方面。数学基础设计即地图投影、制图网格密度及地图比例尺的设计。地图符号设计是专题地图中最重要的部分，具有科学性、准确性、实用性、艺术性。图例是地图上使用符号的归纳和地图内容的必要说明，便于读图和理解地图内容。图面视觉层次主要体现在专题要素突出、有层次差别。地图构图要保证地图主题得以充分表现，图名、图例、比例尺、文字说明、图片、图表、附图等共同组成一个和谐的整体。
