膜片式脉冲阻尼器

一、概述

脉冲阻尼器又名脉动缓冲器，是消除管路脉动的常用元件，是计量泵必须配备的附件。脉冲阻尼器能够平滑由柱塞泵、隔膜泵等容积泵引起的管路脉动和系统的水锤现象。它由耐腐蚀的隔膜将气体与管路中的液体隔离，通过气室容积的变化平滑管路脉动。

二、主要功能

1.减小除去水锤对系统的危害。

2.减小流速波动的峰值。

3.保护管路、弯头、接头不受压力波动的冲击。

4.为计量泵创造良好的工作环境并改善泵的工作性能。

5.允许系统使用更小的管径，降低成本。

6.和背压阀等配合使用可以使管路的压力波动接近为零。

7.降低系统的能耗。

三、工作原理

根据玻意耳定律P₁V₁=P₂V₂，通过改过气体的体积来平滑管路脉动。对于流速有正弦曲线特性的系统，波峰时，气室体积变小，脉冲阻尼器吸收多余的流量的液体，波谷时，气室体积变大，释放存储的液体，从而达到平滑脉动的效果。

四、产品特点

l可以预充气体，充气后平滑脉动的效果比空气室式脉冲阻尼器的效果好。

l气体不与管路液体接触；气体不会因溶解到液体里而损失。

l设有限位装置，防止膜片过度变形。

五、脉冲阻尼器的使用

膜片式脉冲阻尼器最高使用压力为：塑料材质的为1.0MPa，金属材质的为2.5MPa、5.0MPa、10MPa，禁止超压使用，以免壳体破裂发生危险。最高使用温度75℃。最低使用温度5℃，最佳使用温度10~45℃。

安装过程中，应避免发生碰撞，以防壳体破裂。安装时应在脉冲阻尼器周围预留足够的空间，便于脉冲阻尼器预充气体及日后的维护、调整。脉冲阻尼器与固定支架间应垫有减震材料，以吸收脉冲阻尼器壳体的震动能量，同时防止产生共震。

使用前预充氮气或氩气，压力为系统平均压力的50%-80%。若安装在泵出口处，推荐预充50%的压力，若安装在泵入口处，推荐预充70%-80%。若长期不用应放掉预充气体，以延长膜片寿命。脉冲阻尼器膜片材质为聚四氟乙烯衬橡胶，最好不要预充氧化性气体（如氧气、空气），否则会加快橡胶的氧化速度，减少膜片的使用寿命。

使用时压力表指针应小幅摆动，摆动过大则说明预充气体压力偏小或者选型偏小，不摆动说明预充气体压力过大或者管路不通。

六、选型指南

脉冲阻尼器的选型应根据液压管路的波动量来选定，对于容积泵，可根据冲程流量来选定。脉冲阻尼器的容积越大平滑脉动效果越好。

如果你不能确定系统允许的脉动量，可以参考下表

考虑到气体压力会随温度的变化而变化。对液体温度超过50℃的系统，预充气体时应考虑预充压力随温度的变化。同时选型时用下面的的公式修正选型参数。

V_pa=V_pT_i/(0.95T_op)

V_pa 修正后的当量冲程流量

V_p　实际冲程流量

T_i　预充气体温度（K）

T_op 最高使用温度（K）

七、外形尺寸

注：膜片式脉冲阻尼器的高度会随压力表的规格不同而有所变化。

我们也可根据用户要求把脉冲阻尼器做成UPVC、PP、1Cr18Ni9Ti、碳钢等材质。

八、脉冲阻尼器的保存

清洗脉冲阻尼器内的被输送物的残留物；排空气室内的氧化性气体；释放气室内的气体，使内外压强相同；干燥脉冲阻尼器；密封在塑料薄膜内。

由于膜片会老化等原因，脉冲阻尼器不易长时间保存（最好不要超过两个月）。结束保存期后，需重新测试脉冲阻尼器的密封状况及检查膜片是否损坏。

九、注意事项

1、安装在离泵距离近的位置平滑脉动的效果会更好。

2、竖直安装比水平安装效果更好。

3、预充气体压力并非越大越好。

4、避免与系统发生共振。

5、与背压阀同时使用时，应安在泵与背压阀间，以吸收泵与背压阀间的流量峰值。减缓背压阀的磨损速度。

6、脉冲阻尼器应在室内使用，避免阳光直射，远离火源、热源。室外使用应加防护棚或防护罩。

7、若管路液体为危险品，应为脉冲阻尼器加防护罩，防止壳体破裂后溢出的物料伤害人体或者污染环境。

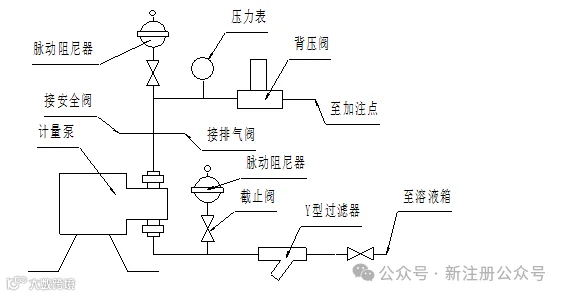

十、典型安装图
