一、这是一种什么设备：
透平式多轴离心四级空压机（H型）

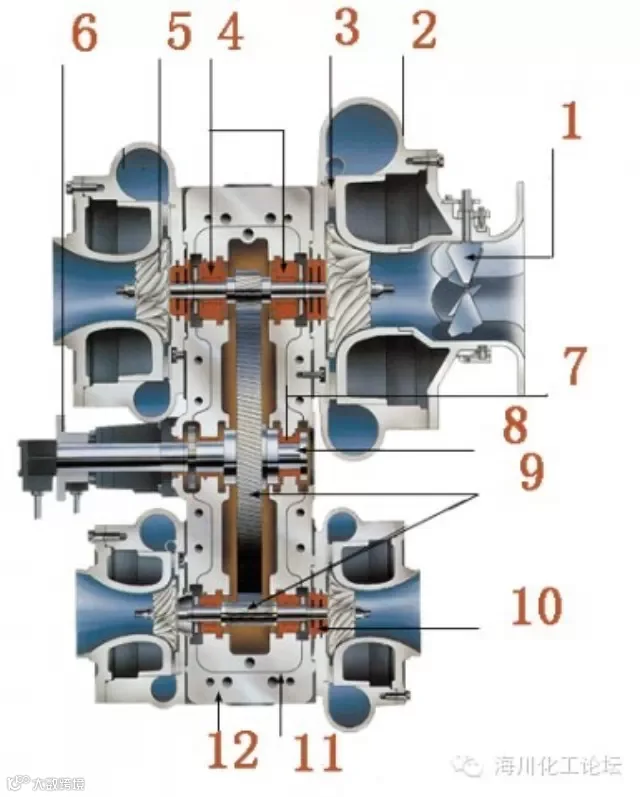

二、图片中的数字所代表的各部件的名称是：
1、可调入口导叶；2、蜗壳；3、扩压器（导流器）；4、可倾瓦（轴承）；5、叶轮；6、联轴器；7、推力(止推)轴承；8、低速轴；9、高速轴（大、小齿轮传动） ；10、迷宫密封（气封）；11、机箱分面回油槽 12、机箱（水平分面）
三、该设备的工作原理是：
工作原理透平式压缩机的基本工作原理是由装于轴上带有叶片的工作轮(叶轮)在驱动机的驱动下做高速旋转。叶片对气体做功使气体获得动能，经扩压流动后转变为压力能，从而提高气体压力。同时气体温度也相应提高。经过多级组合，也可以有中间冷却的多段组合，甚至多缸组合压缩获得气体所需要的最终压力。
四、透平式多轴离心四级空压机易损件有：
迷宫密封（气封）、油封、可倾瓦（轴承）、推力(止推)轴承；
五、该设备的作用是：
透平式多轴离心四级压缩机，通过高速旋转的叶轮给予气体的离心力作用，以及在扩压通道中给予气体的扩压作用，使气体压力得到提高。该压缩机适于低，中、高压力、大流量的场合，离心式压缩机也还存在一些缺点。目前还不适用于气量太小及压比过高的场合。
六、该设备维修时都要注意哪些问题：
1、检修工作应按照检修规程和步骤进行。
2、检修前将水、电、气及控制连接系统全部断开。
3、检修过程中，各部间隙及相关尺寸应按照说明书标准核对。
4、检修期间，防止异物进入齿轮箱或润滑油路系统，使用的工具不能随手放在机组上。
5、检修期间，用干净的布盖住齿轮箱，用布临时堵（蒙）住暴露的供油回油管口等部位。
6、检修后，要仔细核对工具、零部件防止有零部件或工具遗落在设备中。
....
七、该设备在操作上要注意些什么问题：
启动前，首先做好以下准备工作：
检查机组是否具备启动条件（包括检查上次停车的原因及检修情况；检查机组周围是否有障碍物；启动的工具、听针、记录表等是否已准备好）。
检查电机、电气、仪表、灯光信号是否正常，特别是事故连锁系统是否能正确动作（包括断水、油压低、轴向位移等项）。
油润滑系统是否正常（油箱油位、油箱底部有无积水、辅助油泵及油路正常）。
冷却系统及冷却水情况（水压、水温、阀门是否灵活等）。
各种阀门是否灵活好用，是否能按照要求关闭和打开。
启动前要进行盘车，检查转动部件是否灵活，轴位指示器有无变化。
启动后
机组各部分是否有异常声响，以及振动是否超过允许值。
检查各轴承的油温上升速度。若轴承温升太快，接近最高允许值时应立即停车。同时还应注意油冷却器出口温度，倘若上升到允许范围35~~40℃，应切断油加热系统，并慢慢打开油冷却器进口阀。
调整各冷却器进口水量，使冷却器后介质温度不超过允许值。
根据工艺操作要求，调整压缩机的排出压力。
在压缩机启动后，密切观察压缩机排出压力与进口流量变化情况，防止发生喘振。
