刻蚀用半导体材料进口报关涉及哪些关键资料与流程？
刻蚀设备进口报关指南
主要申报资料
基础商业单据：合同、发票、装箱单、提单。
企业资质文件：营业执照复印件、报关报检委托书（若无进出口权，需提供代理协议）。
审价辅助材料：申报要素、原厂发票、同型号新机价格参考、付汇水单等。
特殊许可与证书：
自动进口许可证（重点旧机电类设备需提供）；装运前检验证书（CCIC 证书，适用于列入《管理措施表 2》的旧机电产品）。
技术性文件（视情况）：设备彩色图片及铭牌信息、生产年份、使用年限、现状说明、工艺流程图或配置图（用于成套设备）。
进口报关流程
前期准备：确定商品 HS 编码与监管条件，确认是否属于禁止或限制进口范围。
装运前检验：若为旧设备，需在出口国完成中检并取得《装运前检验证书》。
到港申报：提交全部单证进行报关报检，海关审价后出具税单。
缴税与查验：缴纳关税增值税，配合口岸查验及后续属地检验。
放行派送：清关完成后安排物流运输至指定工厂。

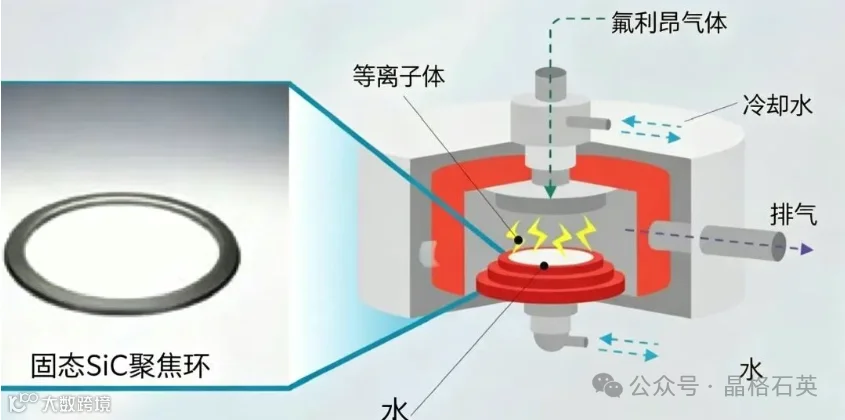

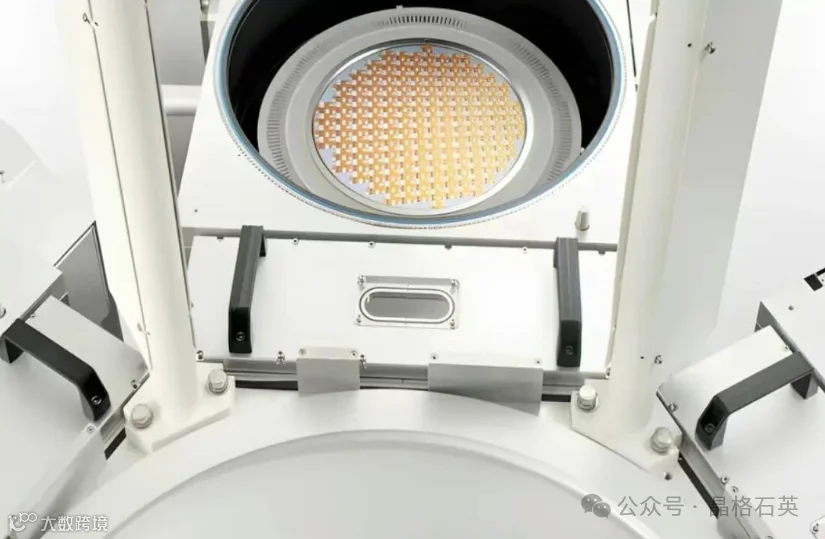

在干法刻蚀工艺中，刻蚀环（包括聚焦环、绝缘环、承载环等）安装在静电吸盘外围晶圆边缘区域，围绕晶圆四周形成环形结构，承担多重关键使命：
其一，凝聚等离子体，保障刻蚀均匀性。由于等离子体存在固有的“边缘效应”，腔室中心密度往往高于边缘。聚焦环将等离子体约束在晶圆上方，使离子均匀分布，确保刻蚀速率高度一致。
其二，保护腔体部件，降低污染物风险。高能等离子体轰击极具破坏性，刻蚀环作为“牺牲品”挡住对腔体内壁和静电吸盘的侵蚀，延长设备寿命并减少颗粒污染。据 QYResearch 数据，2024 年全球石英刻蚀环市场规模约 15.94 亿元。
其三，调节电场分布，补偿晶圆边缘效应，防止过度刻蚀。高精度刻蚀环是保障芯片高良率的关键。
半导体刻蚀环都有哪些材料？
刻蚀环材质直接决定其寿命、性能和适用场景。目前市场形成陶瓷环、石英环、硅环和 PEEK 环四种主流材料并立的格局。

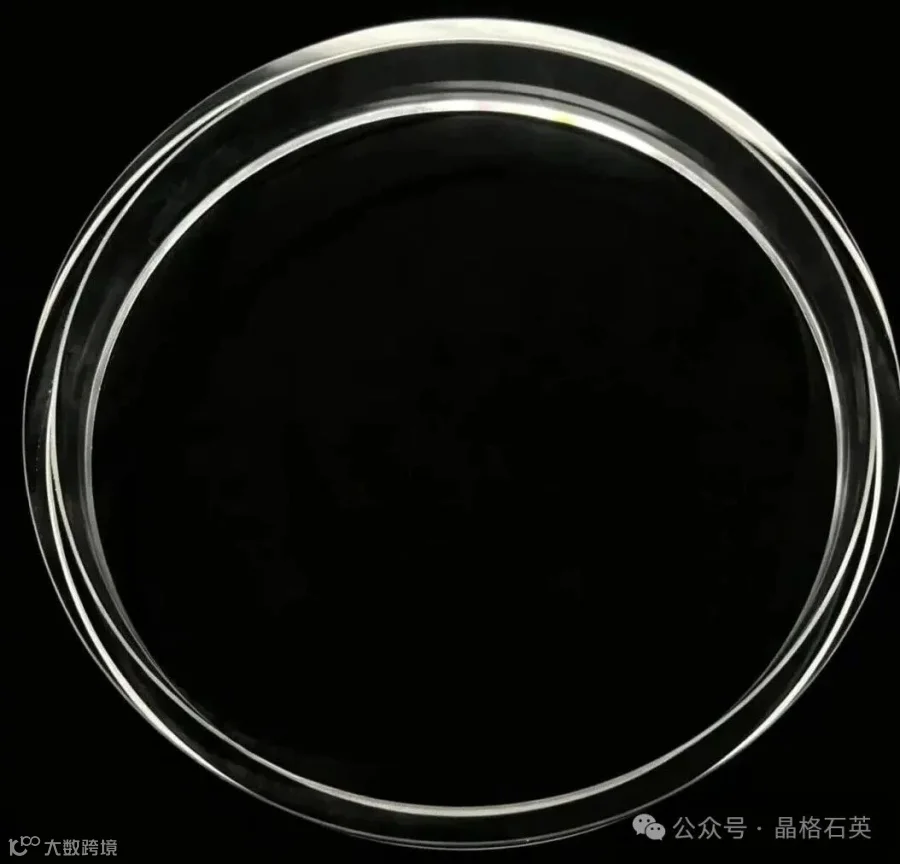

石英环——经济实惠的“中坚力量”
石英环由高纯熔融石英制成，金属杂质含量低于 1ppm，热膨胀系数极低，可在 1100℃内长期使用。优势是成本低、易加工，广泛应用于≥28nm 的中低端制程聚焦环，在 8 英寸产线中占据 45% 以上份额。其劣势在于莫氏硬度仅 7 级，易被高能等离子体溅射损耗，寿命相对较短。随着 12 英寸先进制程对洁净度要求提升，石英环的金属离子污染控制已达 ppb 级别，对清洗工艺提出更高要求。

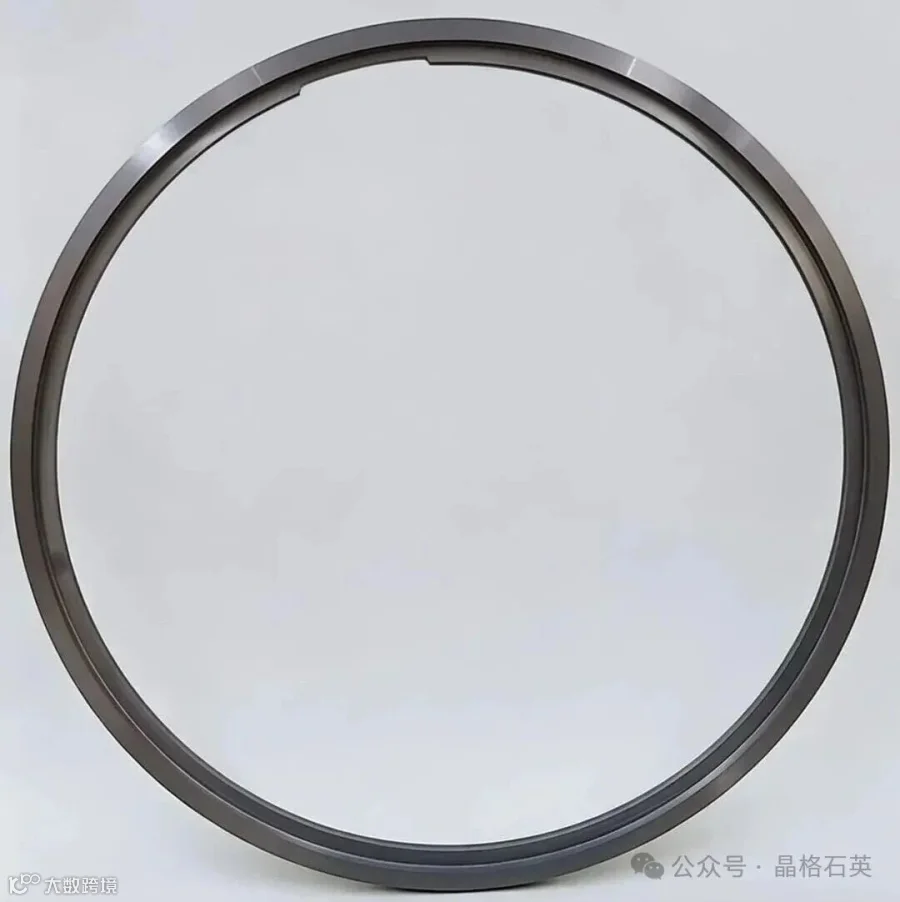

硅环——被替代中的“传统主力”
硅环曾长期是聚焦环主力选手。其核心优势在于与硅晶圆热膨胀系数完美匹配，且导电性良好，可平衡等离子体电场。但硅环面临致命挑战：等离子体腐蚀速率较快，寿命远不如碳化硅环。2026 年 5 月，神工股份抛出 10 亿元定增计划用于硅零部件扩产，说明硅环仍有市场空间，但正逐步在高端应用中被碳化硅陶瓷环替代。
陶瓷环——高端制程的“王者之选”
在 7nm 至 28nm 先进制程中，陶瓷环是聚焦环和绝缘环的不二之选，其中碳化硅环约占陶瓷环总量的 60%。
碳化硅堪称材料界的“六边形战士”：莫氏硬度高达 9.5 级，1400℃高温下抗弯强度仍维持在 500 至 600MPa，在氟等离子体中的腐蚀速率几乎为零，使用寿命是硅环的 5 至 10 倍。在 5nm 及以下节点逻辑芯片、176 层以上 3D NAND 以及碳化硅功率器件等高端应用中，碳化硅聚焦环已成为保障良率不可或缺的关键耗材。

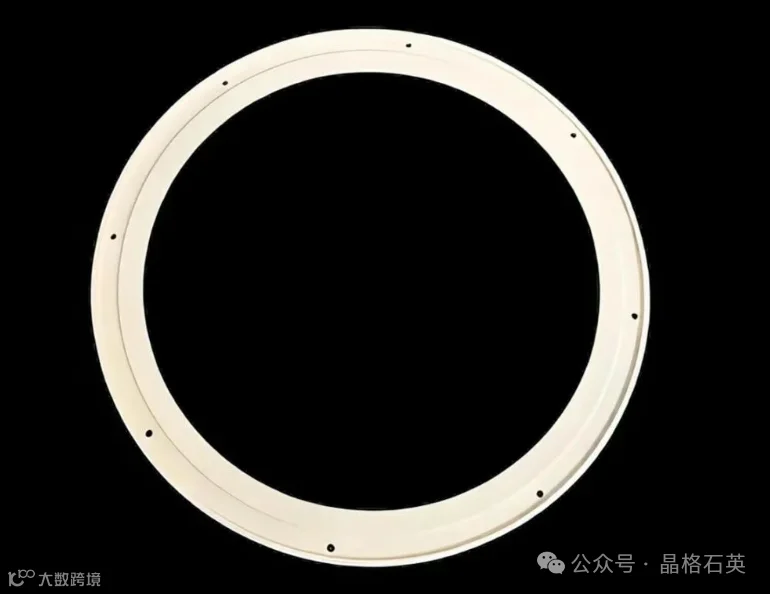

氧化铝陶瓷环凭借优异电绝缘性能和氯等离子体耐腐蚀性，主要应用于绝缘环和射频电极隔离环。氮化硅陶瓷环抗弯强度高达 850MPa，适用于高深宽比刻蚀场景。
陶瓷环成本高昂，加工难度极大，脆性强、易崩边。相关研究和产业化正在推进，采用大晶粒 PVT 方法制备的碳化硅聚焦环，耐腐蚀性比传统 CVD 方法制备产品高出 3 倍。
PEEK 环——冉冉升起的“新星”
PEEK（聚醚醚酮）是一种高性能工程塑料，具备优异化学惰性和电绝缘性能，耐强酸碱和卤素腐蚀，不会与刻蚀反应气体产生二次副产物。PEEK 环在晶圆承载环、边缘保护环等场景中快速渗透，在先进封装与低温刻蚀工艺中市场占有率逐步提升。PEEK 材料还可用于 CMP 保持环，相比传统材料可提供长达 2 倍的耐磨性，显著减少停机时间。国内企业中研股份的 PEEK 产品已部分应用于半导体领域。
技术演进仍在继续，未来材料创新空间广阔。2026 年 1 月，湖北隆中实验室成功研制出国内首个碳化硼陶瓷聚焦环，耐刻蚀性能相比传统碳化硅聚焦环提升 30%，服役寿命超过 30 天，有望将刻蚀工艺成本降低约 20%。这标志着下一代聚焦环材料已从实验室走向产业化测试。
国产替代的加速进行时
长期以来，高端刻蚀环市场被国际巨头牢牢把控。2024 年，全球蚀刻用硅环和硅电极前十大厂商占据超过 90% 市场份额，主要玩家包括 Silfex Inc.、Hana Materials Inc.、Worldex、三菱综合材料和 CoorsTek 等。碳化硅刻蚀环领域同样由 Tokai Carbon、Kallex、KNJ、CoorsTek、Worldex 等国际厂商主导。
然而，国产化浪潮正在改变这一格局。
在政策层面，“十五五”规划明确提出全链条技术攻关，大基金三期 70% 资金聚焦设备材料国产化。在市场层面，AI 驱动的下游扩产需求叠加海外供应紧张，国产零部件迎来前所未有的窗口期——2026 年国内设备零部件订单增速预期已上修至 60% 以上。国内半导体设备国产化率已从 2018 年的 4.91% 提升至 2024 年的 18.02%，正加速攀升。
一批国内企业正在刻蚀环国产替代道路上奋力前行：
神工股份：作为国内半导体刻蚀用单晶硅材料龙头，2026 年 5 月抛出 10 亿元定增计划，聚焦 12 英寸曲面电极、平面电极、导气环等高端刻蚀用硅零部件扩产。

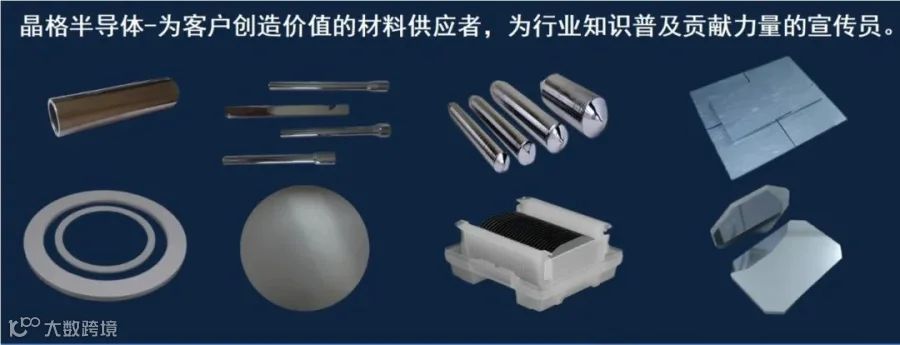

晶格半导体：国产半导体刻蚀材料新锐力量，主营大尺寸柱状晶和单晶材料，积极打破国外垄断，推出“无碳氮”低杂质产品，覆盖硅环、硅电极、硅舟等刻蚀设备核心耗材，提升我国半导体产业链关键环节自主可控能力。
富乐德石英：国内半导体高纯精密石英制品领域龙头企业，产品覆盖美国泛林等国际客户，在石英环领域占有重要地位。
浙江六方半导体：专注于 SiC 聚焦环等半导体新材料研发，产品已应用于 LED 芯片外延和刻蚀等关键环节。
纳斯凯：产品覆盖硅环、硅电极、石英环、陶瓷环等多种零部件，具备 12 英寸及 8 英寸晶圆配套供应能力，部分产品填补国内空白。
未来图景：千亿赛道的新竞速
站在 2026 年的节点上展望，刻蚀环产业正迎来三重机遇叠加：
其一，市场规模持续扩大。据 QYResearch 数据，2025 年全球石英刻蚀环市场销售额约 2.45 亿美元，预计 2032 年达 4.3 亿美元，年复合增长率 8.5%。全球半导体聚焦环市场预计以 8.1% 的年复合增长率从 2025 年增长至 2031 年。中国大陆半导体材料市场更展现出强劲增长势头——2025 年市场规模约 279 亿元，预计 2026 年有望达 353 亿元。
其二，技术路线持续升级。从硅环到碳化硅环，再到碳化硼环，材料创新步伐从未停歇。每一次升级都在延长寿命、降低成本、提升良率。未来刻蚀环将向更高纯度、更长寿命、更低成本方向持续演进。
其三，国产替代全面提速。随着国内晶圆厂扩产持续加速，国产刻蚀环从“可用”向“高端”冲刺趋势已然明朗。从硅环领域的稳步突破，到碳化硅环的初步产业化，再到碳化硼环的前沿探索，中国刻蚀环产业正从“跟跑”走向“并跑”，在部分领域甚至实现“领跑”。
