保温隔热夹胶中空玻璃由多片薄玻璃组成，虽然重量轻但抗弯折能力较弱，组装时需格外小心。
1.准备工作
1.1 清洁：确保安装槽口无沙石、无尖锐物体。
1.2 垫块：在槽口底部放置硬质橡胶垫块或尼龙垫块，长度不小于100mm，宽度略宽于玻璃厚度。
2.组装步骤
2.1 定位：
* 使用专用吸盘将成品玻璃抬入安装位置。
* 确保玻璃的外层（5mm 面）朝向正确（通常为平整度更好、质量更高的那一面）。
2.2 固定：
* 机械固定：如果设计为压块式，使用不锈钢压块压住玻璃边缘，螺丝锁紧。注意压块下需垫胶条，防止应力集中压碎 5mm 薄玻璃。
* 结构胶固定：如果采用打胶，需在玻璃边缘涂抹硅酮结构胶，将其嵌入槽口，调整水平后用胶带临时固定，等待胶体固化（通常需 24 小时）。
2.3 密封：

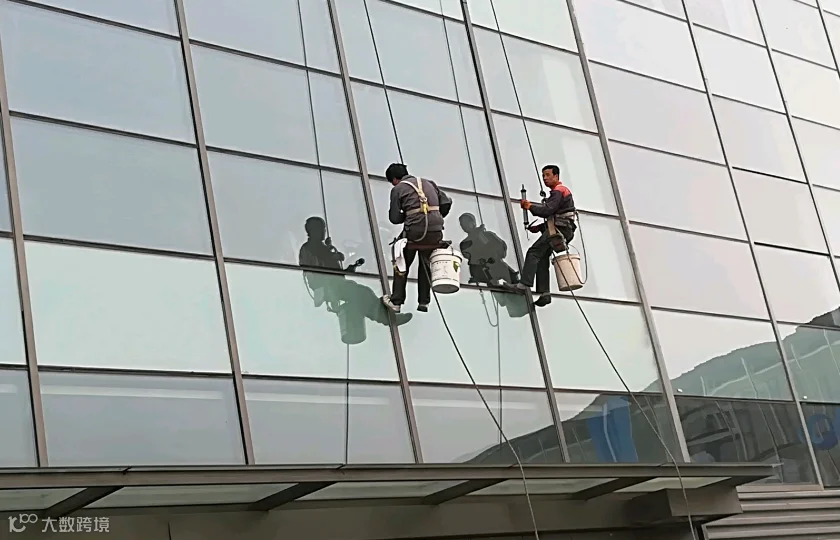

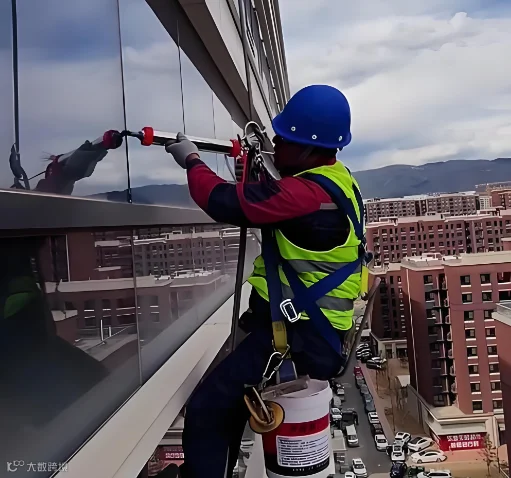

* 安装完成后，在玻璃与框架接缝处打耐候密封胶，防止水汽进入。
3. 质量控制与注意事项
3.1 气泡控制：
5mm 玻璃表面平整度要求极高，若玻璃弯曲度过大，合片时极易产生气泡。
3.2 黄变风险：
多层胶片叠加（0.76mm）若工艺控制不好，长期紫外线照射下可能会有轻微黄变，建议使用高透光、抗 UV 的优质 PVB 胶片。
3.3 受力保护：
5mm 玻璃非常脆弱，严禁在安装时对玻璃中间部位施加集中压力，必须通过边缘或使用吸盘操作。
3.4 关于“12AIR”：

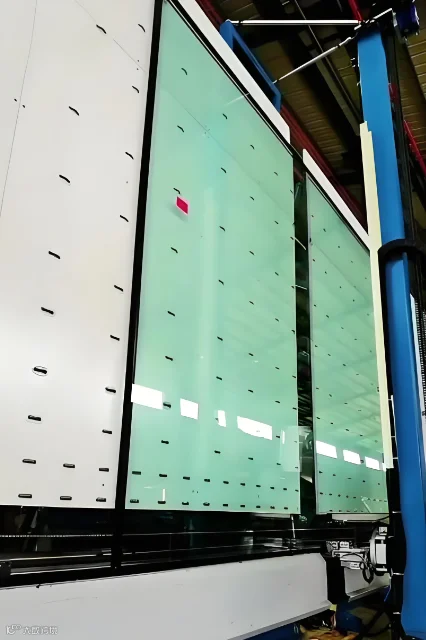

“12AIR”是指中空玻璃（Insulating Glass）空腔厚度12mm部分，涉及到“夹胶中空玻璃”的制作，即先做一块（5+0.76+5）的夹胶片，再与另一块玻璃合成中空。

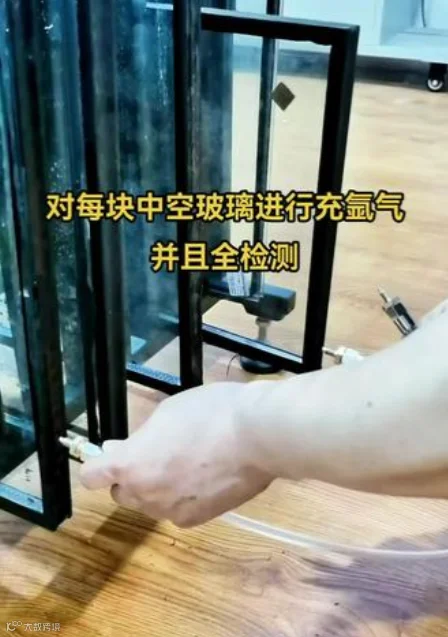

根据需要确认，是否在12mm空腔处充入惰性气体。普通中空玻璃中间通常是干燥空气，但为了进一步提升其隔热性能（即降低传热系数 U 值），常将中间腔体内的空气抽除，并充入惰性气体，如：
氩气（Argon, Ar）：最常用，成本较低，导热系数比空气低约30%。
氪气（Krypton, Kr）：导热性更低，适用于更窄的中空层，但价格昂贵。
氙气（Xenon, Xe）：隔热性能最好，但成本极高，极少用于建筑领域。
3.5 充入惰性气体的检测：

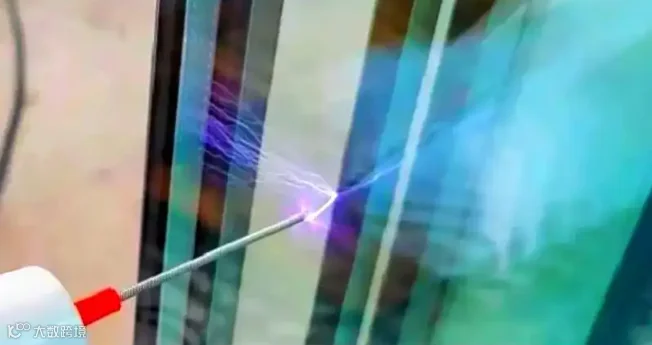

高压电火花法
