以守牢人身、设备、电网安全“生命线”为目标，建设“安全魔方”立体化主动安全防御系统，汇集人员、设备、环境监测数据，信产天津普迅打造了集约、高效的智慧变电站主动安全体系。
一
总体介绍
系统聚焦数字化技术与变电运维业务深度融合，以站端边缘计算节点为站端核心，为变电站各类传感设备提供逻辑运算、智能分析等能力，对变电站环境、设备、人员行为进行全方位数据汇集，结合“安全魔方”变电站立体化主动防御系统实现无人机侦测反制、站端人员安防、设备立体化巡检等业务应用，并提供三维全景可视化展示窗口。
二
应用场景

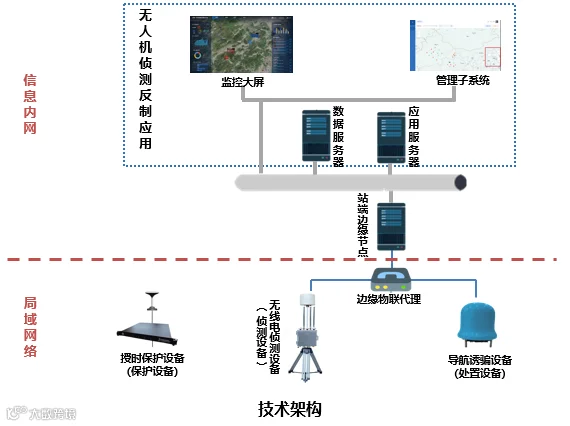

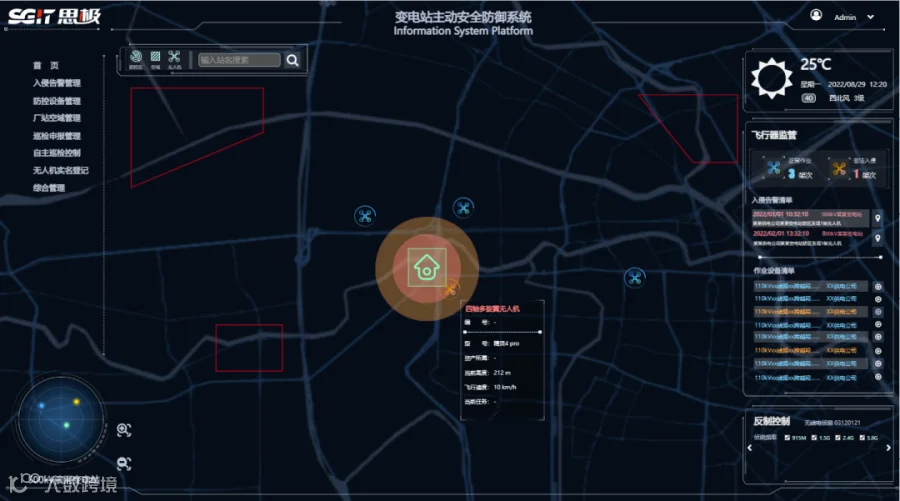

1.无人机侦测反制
系统通过频谱侦测探测方式侦测非法无人机，同时结合白名单功能保护合法注册巡检无人机，结合导航诱骗反制手段，有效应对非法分子通过定点巡航进行重点区域入侵的情形，同时通过授时保护设备，确保变电站授时系统正常工作，在不影响电网正常运行前提下，有效保障变电站空域安全。

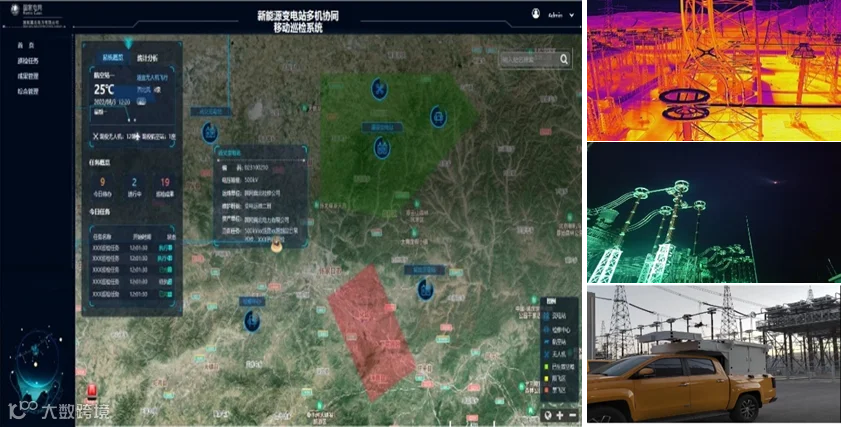

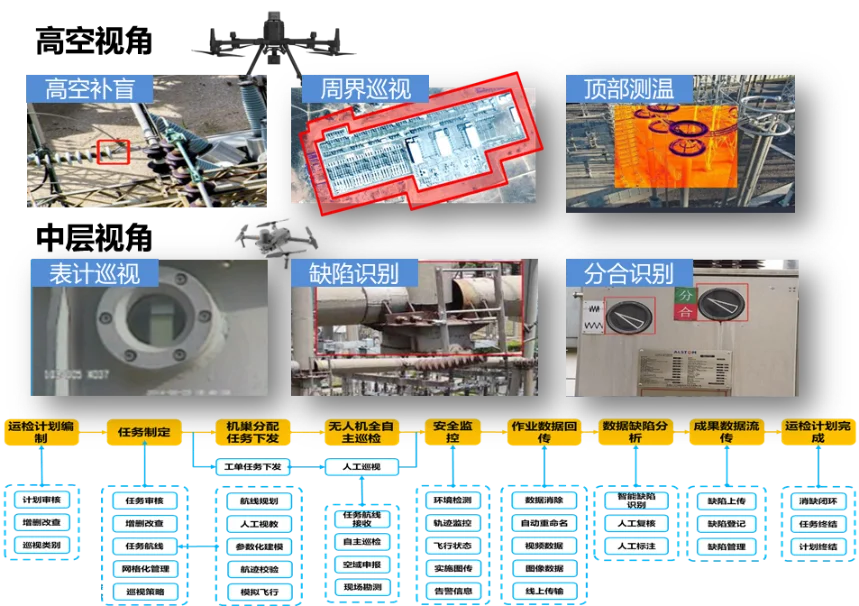

2.设备立体化巡检
针对变电站巡检高空设备多、线路交错的特点，利用无人机视角全面，工作高效灵活的优势，通过配置无人机自动机场实现变电站高、中层的常态化周期自主巡视。对于顶层设备利用M300 RTK大型无人机进行高空视角巡检，针对中低层设备，利用无人机进行近距离精细化巡视，实现各类指针、油位、数字表计的缺陷识别。

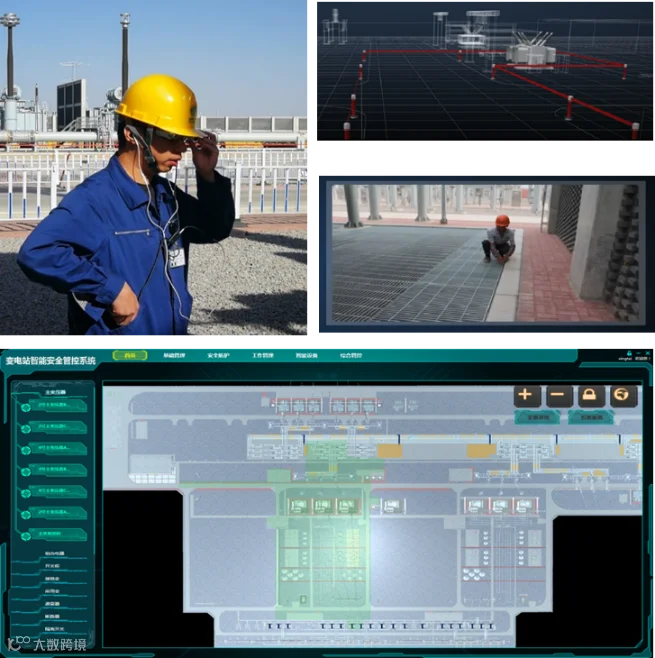

3.站端人员安防

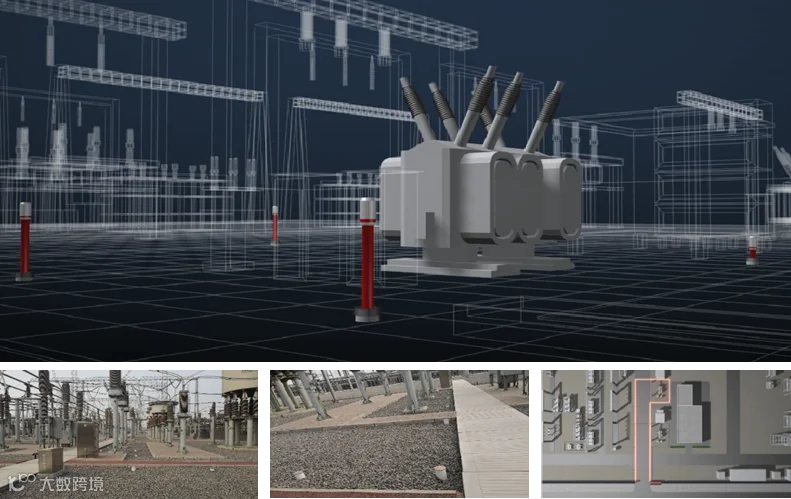

基于北斗高精度定位、物联网、图像识别等技术，结合北斗智能穿戴、电动安措杆、全景云台相机等智能物联终端，构建主、被动协同的人员安防应用。在三维虚拟仿真变电站中可快速部署、设置带有时间标签的空间立体电子围栏，结合全景摄像头快速、准确识别包括误入带电间隔、侵犯安全带电距离、进入非工作区域等安全越限行为，并同步提醒现场人员。
三
软件系统

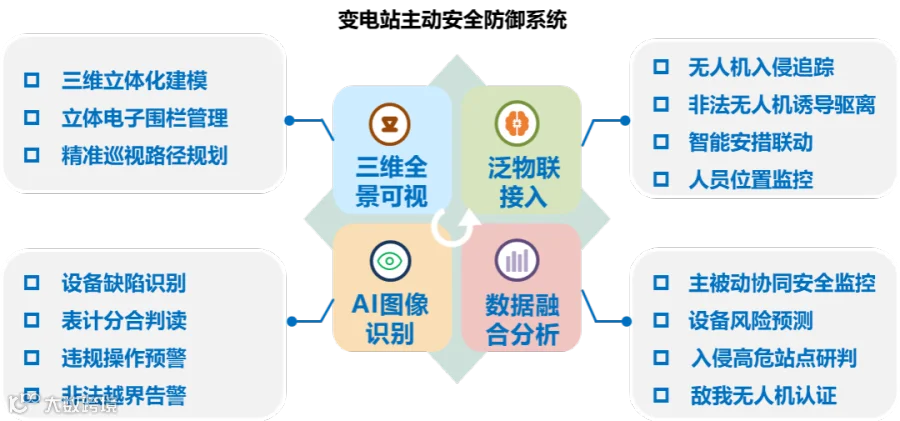

变电站主动安全防御系统融合三维全景可视、泛物联设备接入、AI图像识别、数据融合分析四大核心能力组件，打造了无人机侦测反制、站端人员安防、设备立体化巡检三大业务应用，实现了可视化调度管理、巡检路径规划、无人机入侵航迹追踪、人员安全电子围栏、无人机作业实时监管等特色功能，有力支撑变电站场景下的人身、设备、电网安全保障需求。
四
硬件设备

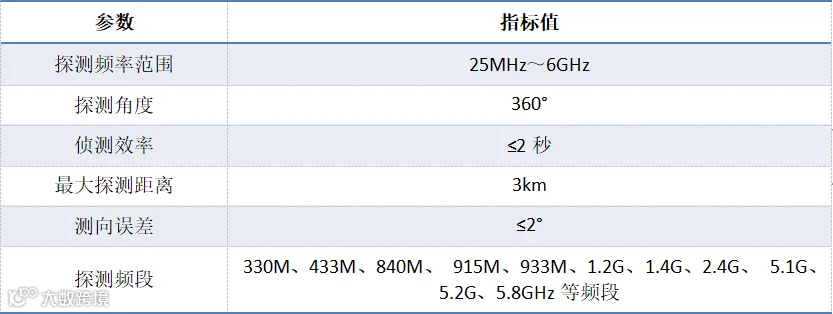

● 无人机侦测频谱设备
通过监测无人机图传和遥控信号侦测无人机，给出目标无人机及飞手位置。

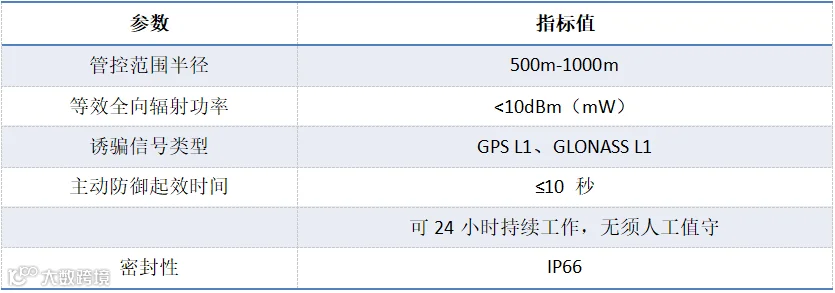

● 无人机导航诱骗设备
通过入侵无人机卫星导航信号，使其移动至设定的诱捕点位置降落。

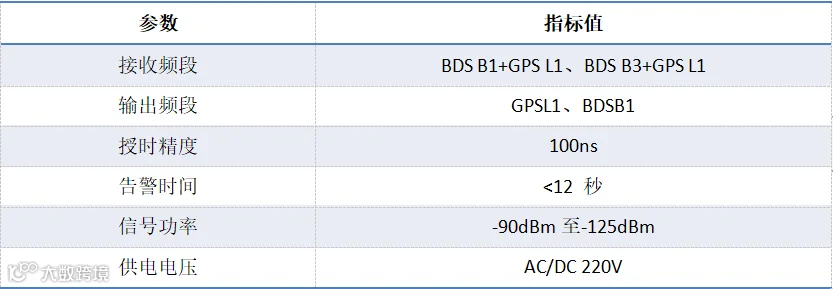

● 无人机授时保护设备
避免变电站内设备受到导航诱骗设备影响。

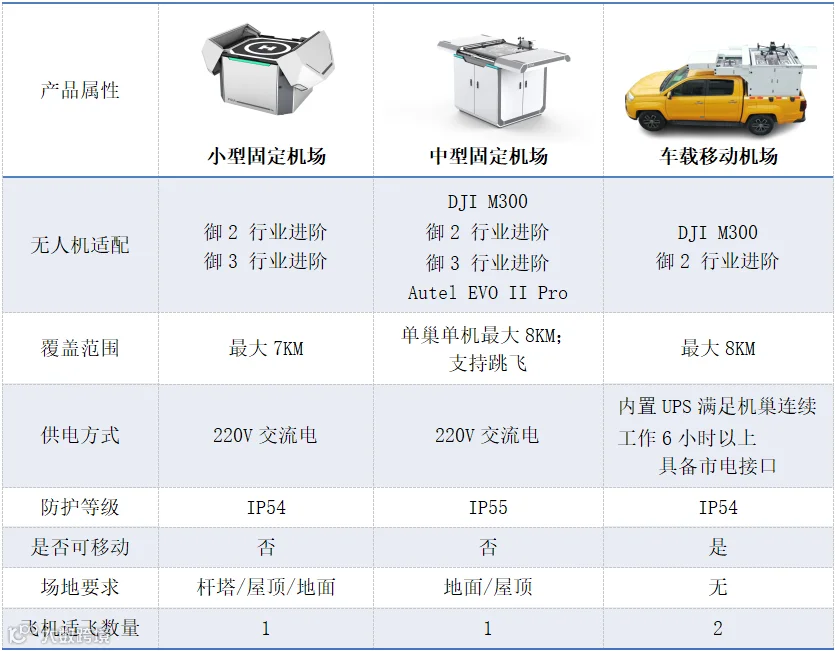

● 无人机自动机场
无人机自动机场具备无人值守、自动充换电续航、远程控制等功能，实现无人机远程部署及控制，并可设置自动化作业流程，实现周期性自主巡航及数据获取，满足变电站远程巡视、例行巡检替代等场景的应用需求。
五
应用案例

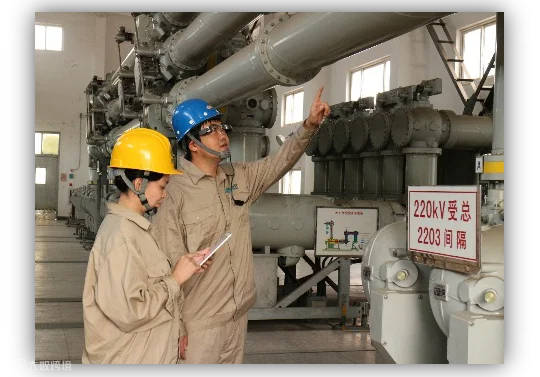

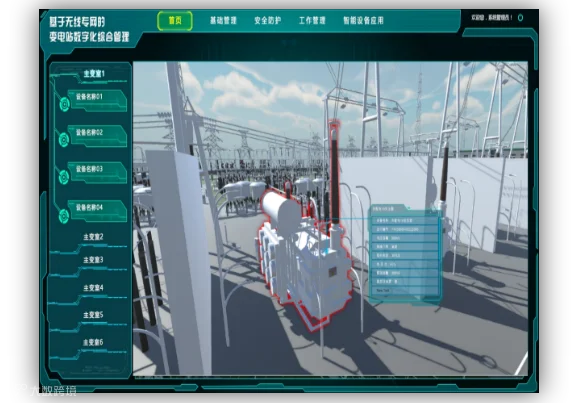

对天津检修公司1000千伏特高压海河站、利民道变电站(室内)进行的数字化改造系统建设，实现人员身体状态监控、室内外越界预警、巡视作业指导、缺陷远程专家会诊等功能。通过项目建设显著提升了变电运维作业效率，有效促进信息化在业务末端的融合，有力地推动变电运维业务管理模式向智能化和高度量化管理模式转变。
对河北1000千伏特高压邢台站开展的人员安全管控系统建设，通过构建等比例三维模型，运用北斗高精度定位技术、智能穿戴技术，实现安全措施自动化部署，即时感知管控现场人员行为，杜绝违章操作和人员越界，确保变电站设备安全稳定运行和供电可靠。
项目采用“一大一小、适配双机”的移动智能航空站及配套管理系统实现3座变电站内外巡检全覆盖。利用无人机搭载可见光、红外双光相机，实现了变电站高、中、低层设备全方位立体巡检，完成了单站可覆盖2000余个巡视点位，其中Ⅰ类巡视点位覆盖可达100%，Ⅱ类巡视点位覆盖率超90%，Ⅲ类巡视覆盖率超80%，满足国网智能巡视系统技术规范验收标准。
