产品展厅｜分布式新能源管控解决方案

思极智联

2024-07-26

一、方案简介

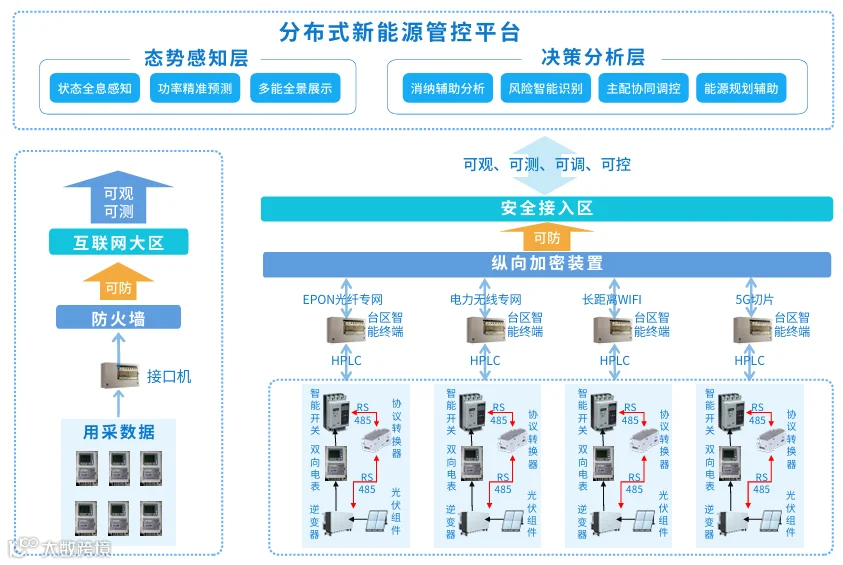

随着分布式新能源的大规模建设及并网，电网可靠性、电能质量及电网安全保护等问题逐渐凸显，信产天津普迅为实现配电网调度的大规模分布式新能源参与后的科学有序管理，打造了“分布式新能源管控平台+智能融合终端APP+新能源管控终端”的整体解决方案，平台支持分布式新能源广泛接入，同时接入主配网拓扑及运行数据、气象数据，提供分布式新能源并网后的多维全景展示、状态全息感知、功率精准预测、多级柔性控制、风险智能识别、主配协同调控、新能源辅助规划等功能，终端侧自主研发了集感知、计量、通信为一体的光伏协议转换器，实现对地区分布式新能源的可观、可测、可调、可控。

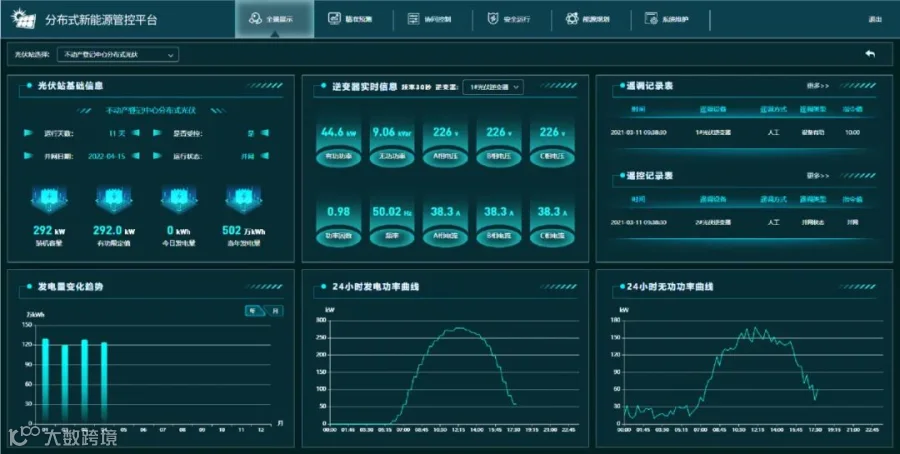

二、分布式新能源管控平台

(1)

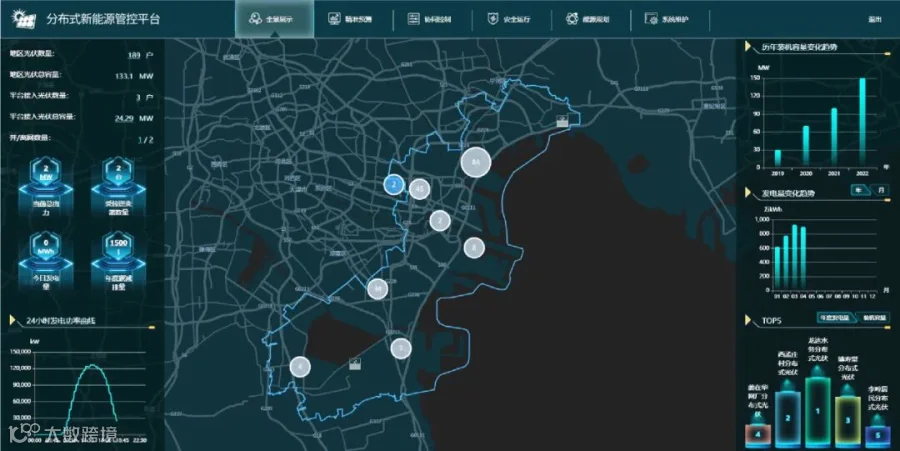

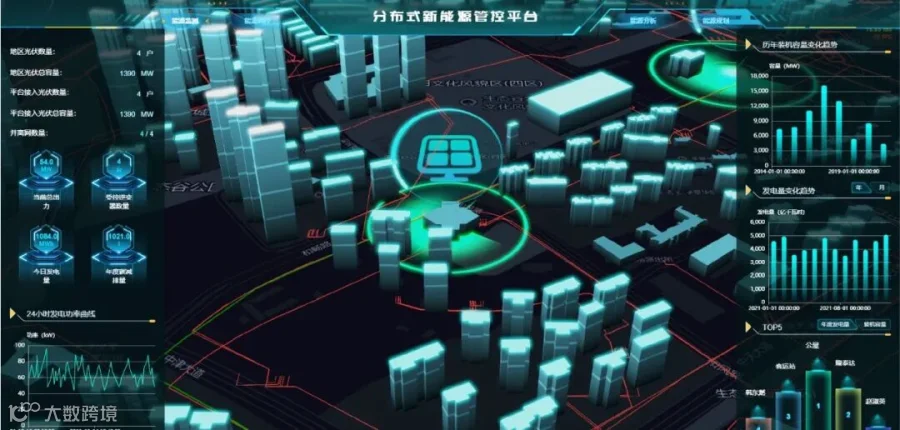

多维全景展示

基于二三维地图数据，实现对分布式新能源情况全览，直观呈现各节点能源供需以及风险预警情况；采用人工智能布局、布线算法，实现了分布式新能源实时拓扑及主、配、台全景接线图自动生成，辅助支撑能源监管部门及电网企业生产经营决策。

(2)

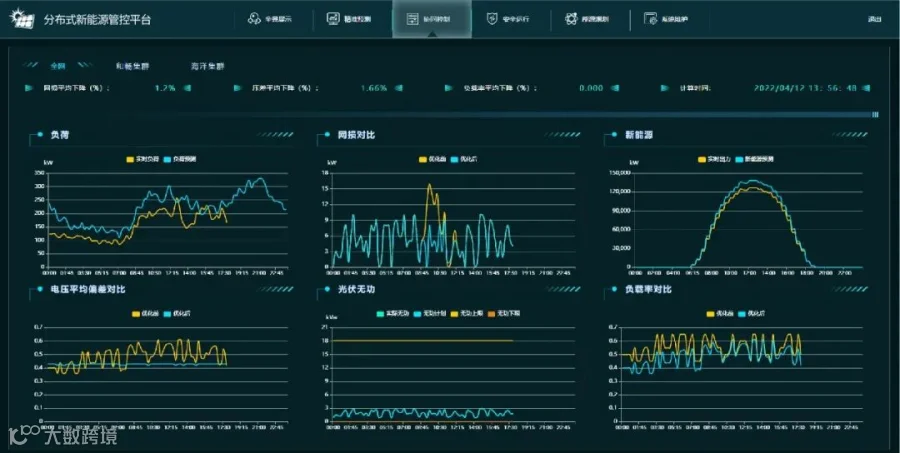

状态全息感知

以10千伏馈线为聚合单元进行分布式新能源信息汇总融合，平台全方位支撑分布式新能源实时监测，利用多源融合精准估计算法，实现可观可测，提升电网感知能力。

(3)

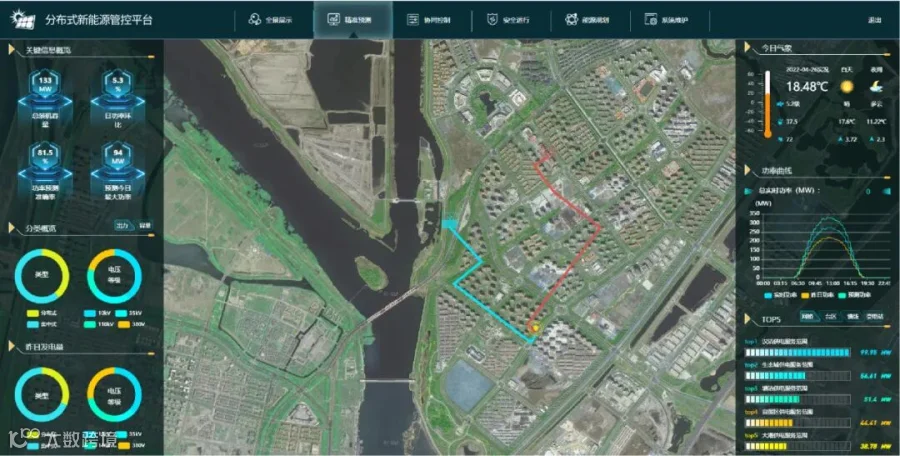

功率精准预测

基于知识迁移和数据增强的方法，建设复杂地形网格化预测功能，结合网格化微气象数据，搭建多步时间序列回归框架，生成错层次高精度预测模型，实现分层分区精准预测，准确率达90%以上，为电力系统调度提供数据支撑及技术服务。

(4)

消纳辅助分析

分层级分区域评估新能源并网消纳，考虑源荷双向不确定性，计及电网设备约束、节点电压质量和潮流倒送等约束，输出基于分层（任意制定电压层级）分区（任意指定区域）的新能源最大消纳能力，同时输出受阻原因及设备。

(5)

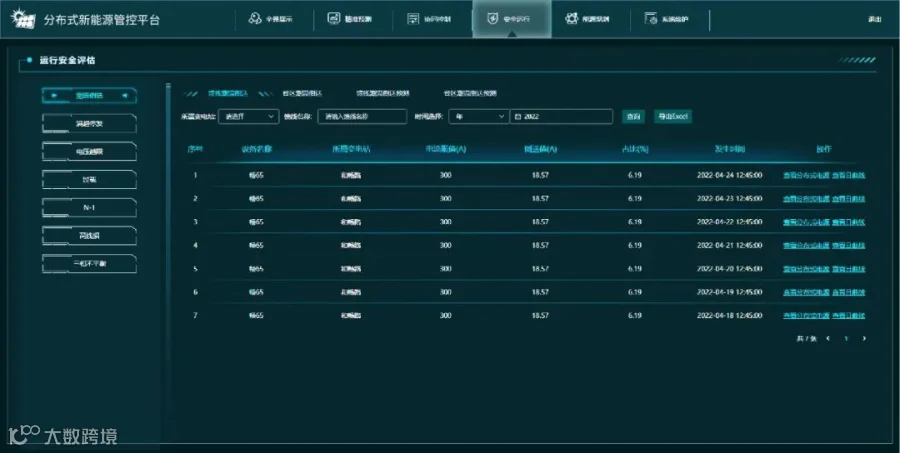

风险智能识别

(6)

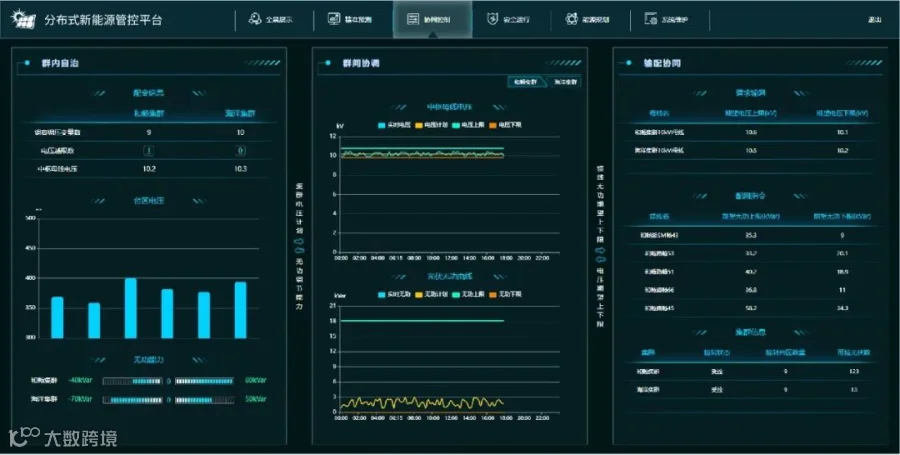

主配协同调控

汇聚配网侧分布式新能源、储能等资源，采用通讯及调控可靠性灰评估方法，动态聚合为可灵活调度的控制集群，建设分布式新能源群控群调能力；构建“变电站—馈线—台区”三级控制结构，与地调AVC互动，提升电网安全经济运行水平。

(7)

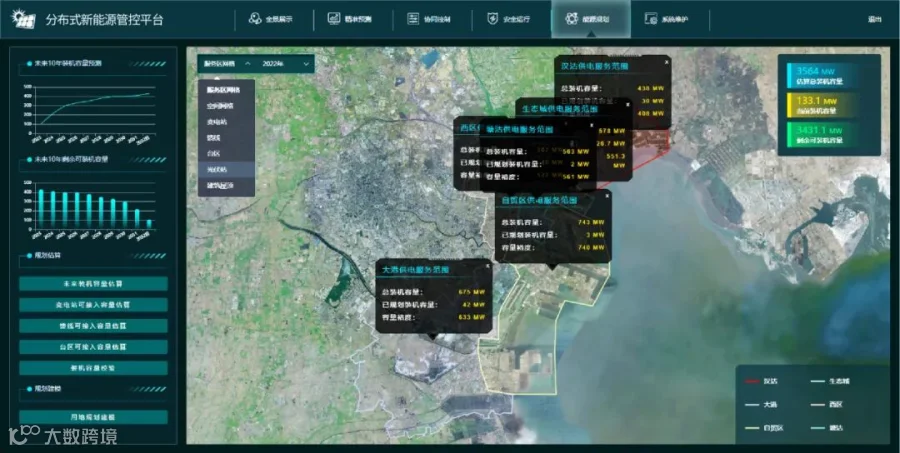

新能源辅助规划

基于地区电网网架灵活性配置需求分析方法，评估资源禀赋下的新能源发电能力，利用电网对分布式新能源接入的承载能力，实现新能源接入容量对应的最优电网网架拓扑及联络方式策略。

三、融合终端分布式系能源系列APP

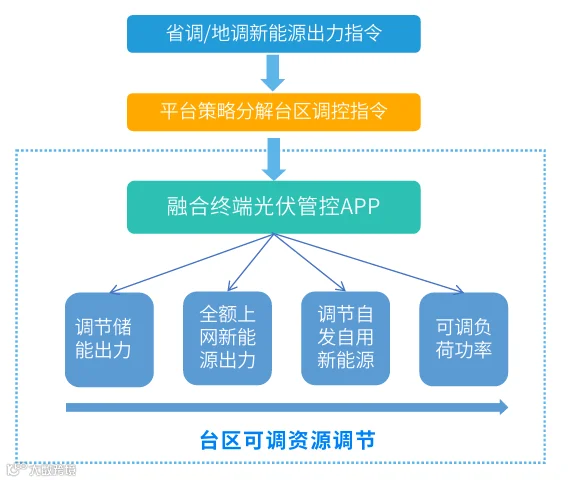

融合终端分布式新能源系列APP包括：分布式新能源采集APP、云边协同APP、管控APP、就地自治APP。APP汇聚台区分布式光伏、储能等资源数据，实时获取台区并网点数据、各类资源有功无功数据；根据预设的台区功率、台区电压、设备功率控制区间，进行台区有功自治、电压自治，实现台区内部的源网荷储协同自治；并与云端主站交互，在满足台区自治合格的基础上响应主站的指令，实现全网范围的分布式新能源云边协同管控策略。

四、新能源管控终端

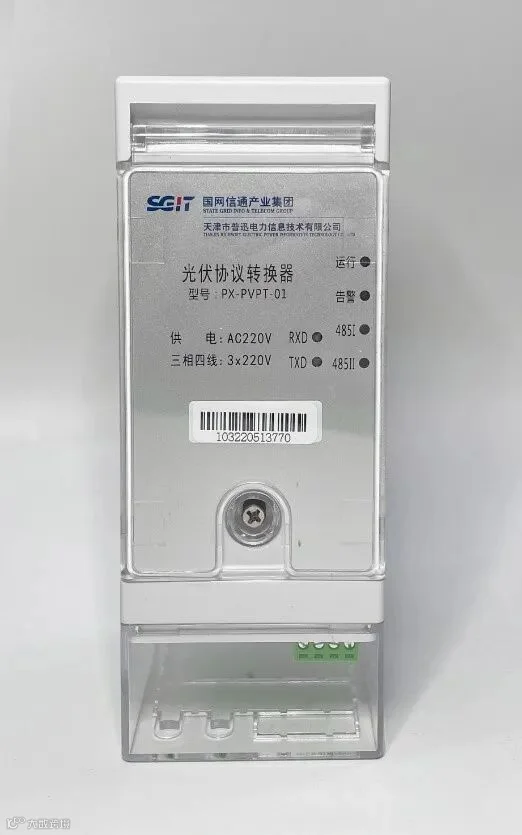

1.光伏协议转换器

安装于光伏逆变器侧，可以实现数据采集、上下行通信、协议转换、安全接入等功能，具备RS485、HPLC、4G等多兼容性模块，支持IEC104、DL/T645等多协议，具有可扩展、多兼容、低功耗、抗干扰等优势，产品已经通过山东省产品质量检验研究院检验检测。

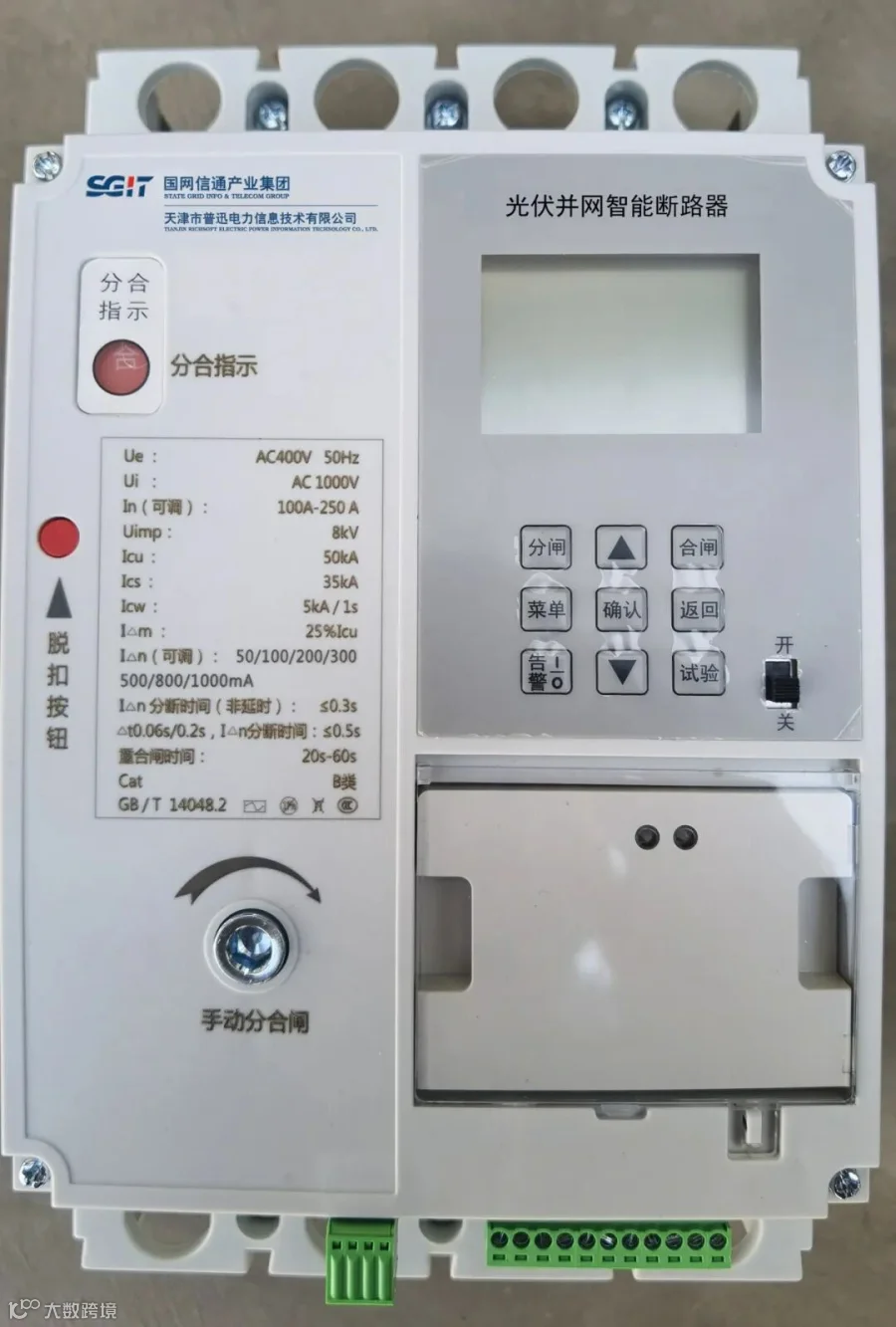

2.光伏并网智能断路器

安装在电网和用户的资产分割点，具备光伏专用保护、HPLC/RF双模通信、电能质量监测与计量等功能，集感知、计量、通信、控制、保护功能为一体，是实现电源侧设备精准调控的电力物联网重要设备。产品已通过第三方检验检测，取得中国强制产品CCC认证。

3.多合一融合终端

融合了5G通信终端、纵向加密、远动机和AGC自动功率控制等功能，满足整县光伏、地方电厂及10千伏以下分布式光伏以直采方式接入调度主站，设备具备容器化APP管理功能，方便设备运维和管理。

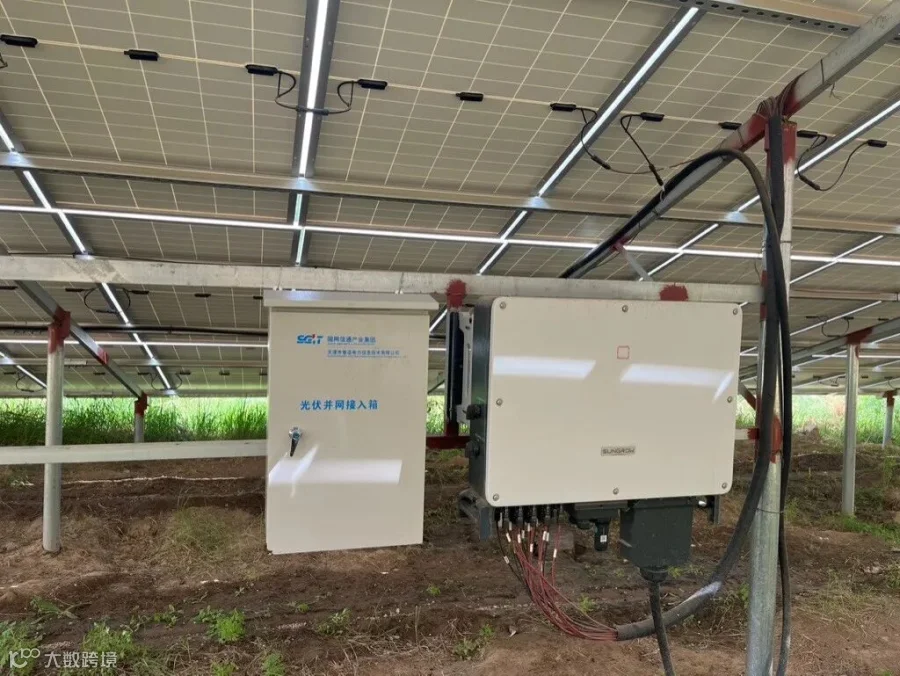

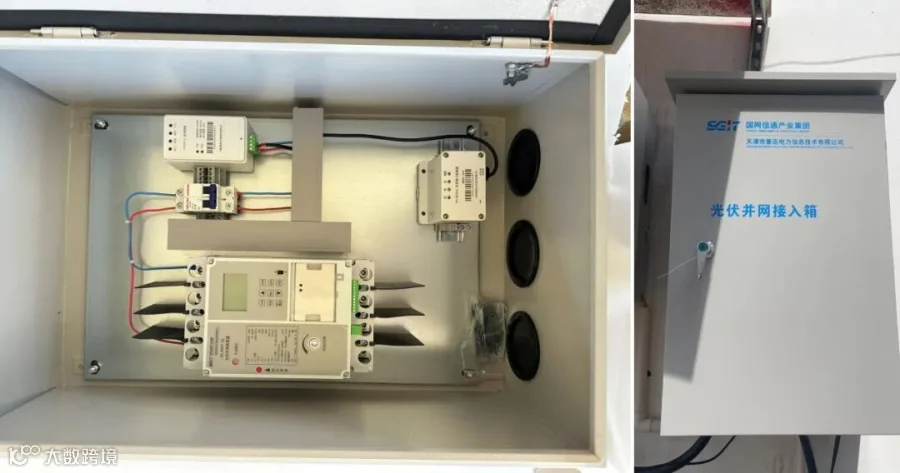

4.光伏并网接入箱

光伏并网接入箱中安装了光伏协议转换器、光伏并网智能断路器、光伏接口转接器，促进分布式光伏接入标准化，实现分布式光伏并网“可观、可测、可调、可控”，设备已取得产品检测报告。

五、应用案例

天津某地分布式新能源管控平台建设示范项目

平台应用于天津某地光伏示范项目建设，具备对分布式光伏装机容量、发电量、运行状态等信息的全面感知，同时能够接受调控指令对光伏的出力、电压等参数进行调节。目前实现了对地区200多户工商业及居民分布式光伏全覆盖，其中典型应用场景和工况条件下，数据响应在10秒内，准确率达到99.5%。

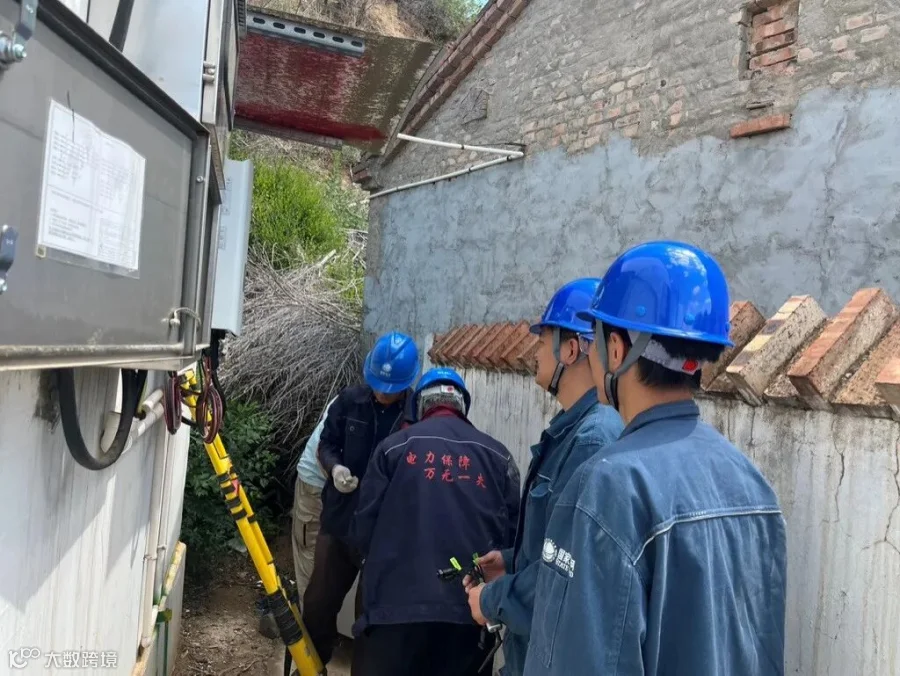

冀北某地整区分布式光伏落地示范样板工程

产品已在冀北地区开展部署应用，在变压器侧部署智能融合终端通过5G与配电自动化主站通信，在用户光伏逆变器侧加装光伏协议转换器、光伏并网智能开关通过电力线载波技术与智能融合终端通信，开发基于融合终端的分布式能源管理APP对分布式光伏进行管控，实现分布式光伏的可观可测可调可控，切实保障分布式光伏完全消纳的目标。
