联品汇 | 光伏并网智能断路器

01

光伏并网智能断路器可实现低压设备的一二次融合，具备HPLC、微功率无线、蓝牙等多种通信方式，支持104、101、645、Modbus等多种协议，产品集成五大核心芯片，实现七类数据的采集，提供低压拓扑识别、台区可视化管理、故障定位及停电事件上报、分级线损计算等功能，实现分布式光伏的可观、可测、可控。

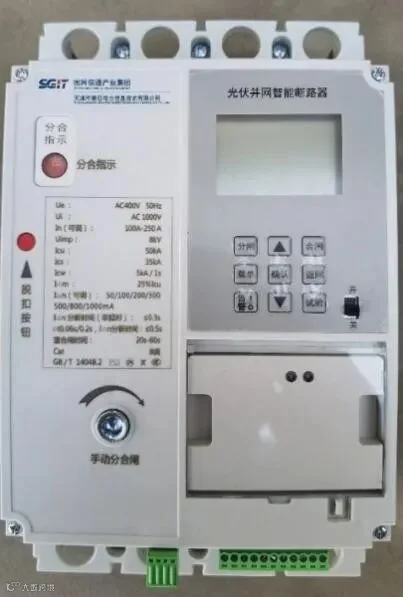

图 光伏并网智能断路

02

光伏并网智能断路器具有HPLC通信、交流采样、供电关系拓扑识别、计量箱管理、窃电预警、停电事件上报、线损分析研判、端子温度检测、故障自动诊断等多项物联感知功能，还可对线路或用电设备的接地、过载、短路、过电压、欠电压、电源侧断零及缺相以及对人身触电危险提供保护，可大幅提高电网末端的智能化、自动化物联感知能力，有力支撑智慧台区建设。

03

1.宁夏某地基于物联平台开展的分布式光伏管控试点建设

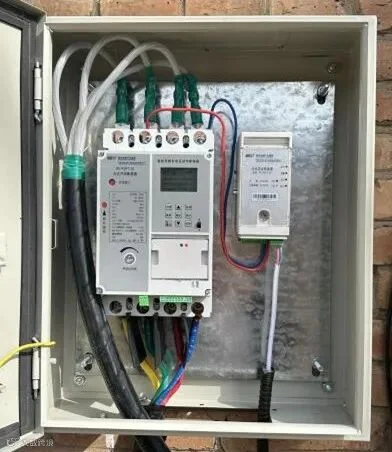

产品已在宁夏开展应用，在每一户的逆变器旁加装光伏控制器，在并网点加装光伏并网智能断路器，上行通过HPLC与融合终端进行通讯，下行通过RS485与逆变器通信。通过在融合终端上加装分布式光伏管控APP，实现与分布式光伏管控云平台的通讯，实现可观、可测、可调、可控。

2.天津地区光伏“四可”能力建设

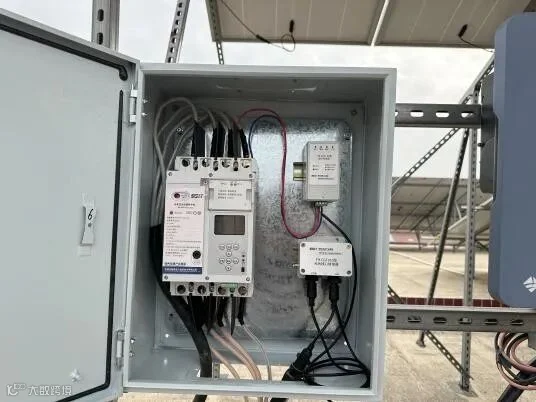

产品在天津地区开展应用，共安装调试500户分布式光伏，涉及光伏台区约百余个，其中反向重载光伏台区8个，光伏65户。通过协议转换器/光伏并网智能断路器-融合终端-主站IV区-主站III区的技术路线，将光伏数据通过台区智能融合终端上送至主站IV区，打通主站III区-IV区数据接口，具备群调群控及台区自治功能，实现光伏“四可”并解决台区反向重载问题。

3.冀北张家口某区光伏“四可”能力建设

产品在冀北张家口某区开展应用，完成全区100余户光伏的安装调试工作，将光伏数据通过台区智能融合终端上送至配电自动化系统，实现分布式光伏“四可”。在配电自动化系统可以实时监测分布式光伏遥信、遥测信息，如逆变器、并网开关位置，逆变器的三相电压、三相电流、实时功率、功率因数、日发电量等数据，并具备对分布式光伏侧并网开关的刚性控制及对逆变器的柔性调节。

产品联系人：丁睿

联系方式：17867408836
