柜体设计

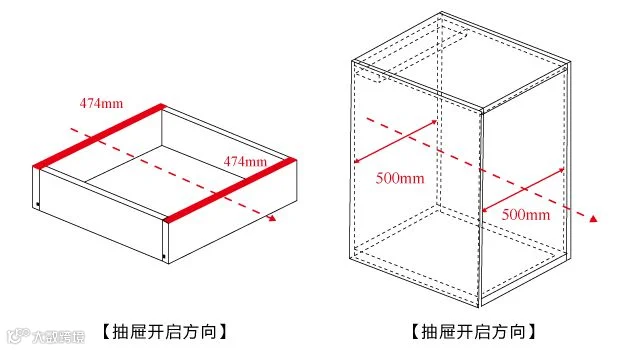

柜体与抽屉最佳间距为26mm (施工间隙13mm(+0.5mm/ -0.3mm)
举例:
柜体内宽500mm-26mm=474mm
抽屉外宽即为474mm
* 间距太小或太大，易造成导轨弹出过小或失效。
‧宽柜的设计原则
按压开启系列(1A89, 3M89, 3J89, AE89)建议抽屉宽深比在2 : 1
* 若柜宽超过两倍按开型导轨长，按抽屉四边不一定可弹。

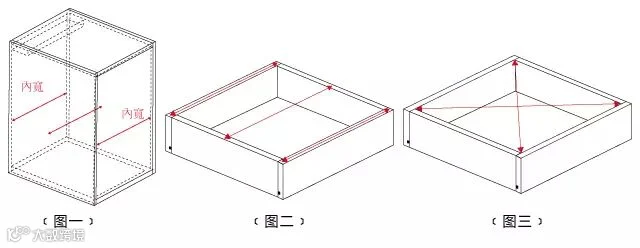

(一)确认柜体与抽屉施工施工是否准确
检查柜体内宽是否相同﹝图1﹞
检查抽屉前后宽是否相等﹝图2﹞
检查抽屉对角是否相等﹝图3﹞
* 公差勿超过正负0.5mm,以确保弹出距离与功能正常。

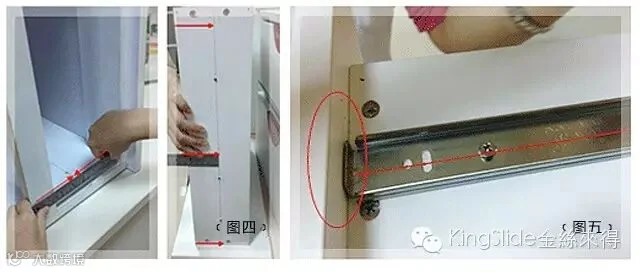

(二)画安装基准线
建议线取在抽屉/柜体中心点，抽屉两边的线务必平行。(图4-5)
* 画基准线是为了确保导轨的平行，以避免按压机构失效或按压时有异声。

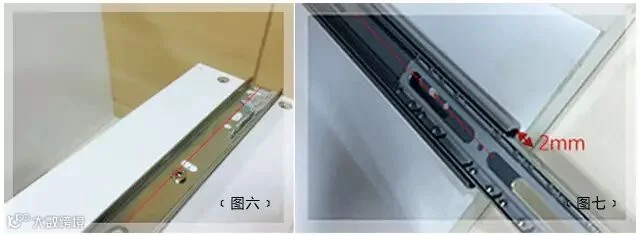

(三)锁内轨
内轨贴紧抽头且螺丝孔中心点对准基准线。 建议先锁前后横的椭圆孔方便前后调整，两边内轨确认方位后再锁中心圆。 (图6)
(四)锁中外轨 1. 中外轨对准基准线
2. 外轨离柜缘最佳距离为2mm
3. 两边外轨离柜缘的距离必须一致(图7-8)
* 避免内轨锁不平行或上下交错，造成机构失效与四角无法顺利按出抽屉。

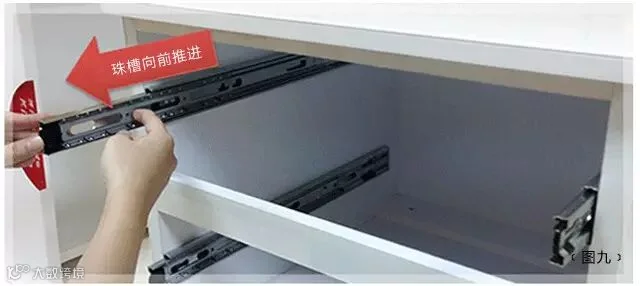

(五)将珠槽往前推中外轨两侧珠槽向前推至最前端。 (图9)
* 避免推入抽屉时施力不当或没对准，造成珠槽损毁。

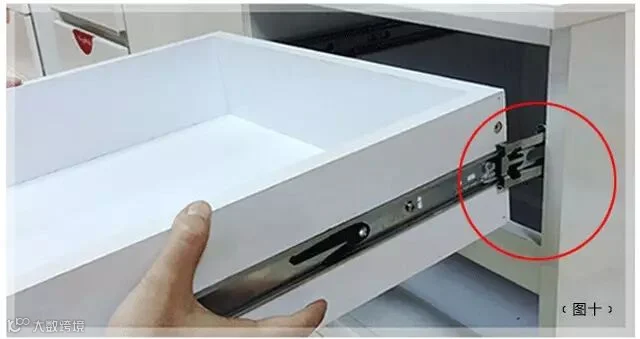

(六)插入抽屉
插入抽屉请注意两边内轨对准中轨后，再将抽屉慢慢推入。 (图10)
* 缓慢推进避免施力过当造成导轨变形。

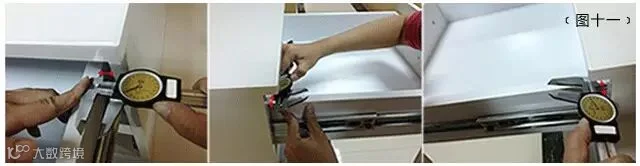

‧组装后自我检测
检查两侧组装后的间距：
如果按开不顺请先检查抽屉四角间距是否为12.7~13.4 (图11)
