【安装说明】

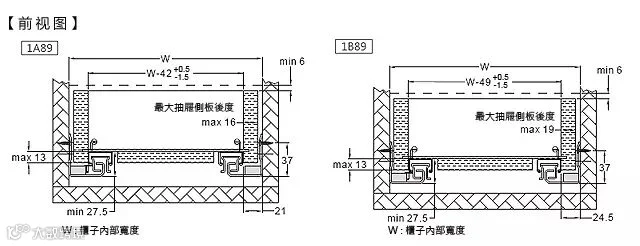

1.在安装导轨前，请先确认柜子及抽屉尺寸符合图1 与图2 之尺寸规格。
2.请将柜子按照前页孔位图施工，并使用建议之螺丝将导轨安装在柜子上。

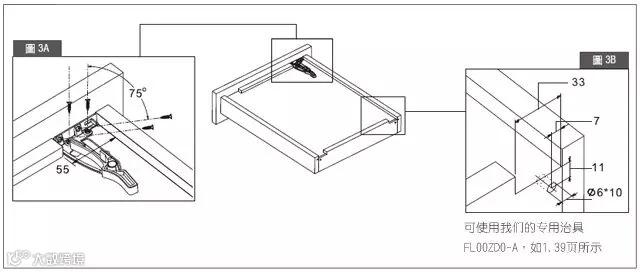

3.将抽屉依照图3A 与图3B 之尺寸制作缺口（可搭配使用第1.39 页之专用治具让施工更便利），然后将结合器依照图3A 所示安装于抽屉底部。
4.抽屉与导轨都分别安装好后，将导轨拉出。
* 注意：锁固导轨时请确认是否是水平或是稍稍前倾， 不可后倾，以免弹出功能受到影响。

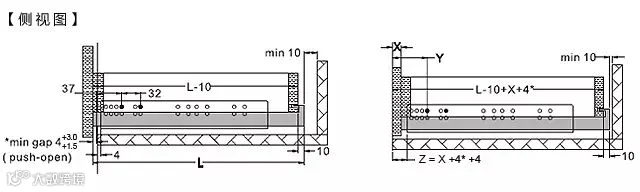

入柱安装尺寸公式 |
|||||||
X |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
Y |
59 |
60 |
61 |
62 |
63 |
64 |
65 |
Z |
26 |
27 |
28 |
29 |
30 |
31 |
32 |
L : 导轨长度 X : 抽头板厚 |
|||||||
【安装尺寸规格说明图】
6. 如图4A 所示，将抽屉置于导轨上，对准后平放抽屉如图4B，再将抽屉推入如图4C，推到底会听到「喀」的一声，即代表导轨安装完成。
7. 请确认抽屉能够正常抽拉使用后，再安装抽头。
8. 安装完成后，若有需要进行抽屉高度或深度之微调，请依前页之特色图微调说明图所示调整。

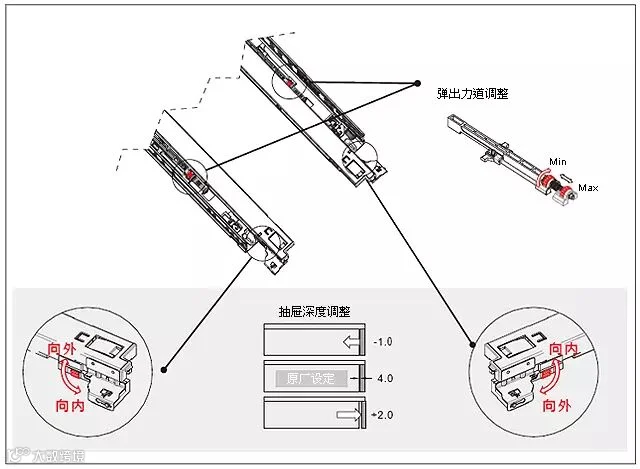

【微调说明图】
【施工注意事项】
1. 抽屉外观是否够方正？不可菱形、梯形或是扭曲不平！
2. 施工间隙、深度、水准是否左右边一致？
3. 柜体或安装所处位置是否水准？不可后倾！
4. 抽屉结合器是否被正确安装？
5. 抽屉尺寸是否被正确施工？后端固定孔、抽屉内宽度以及抽墙底部凸出量！
