缓冲1A68 / 1B68 安装说明
【安装前柜体检查】

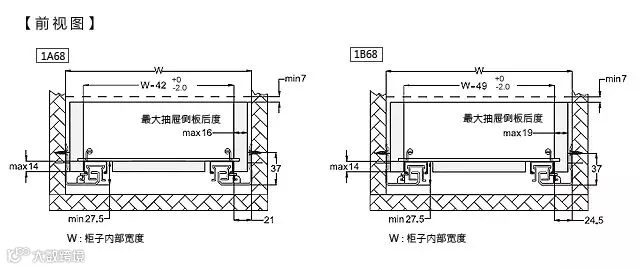

(1) 确认柜体间距: 柜体内宽与抽屉内宽最佳间距为42 ~ 43mm

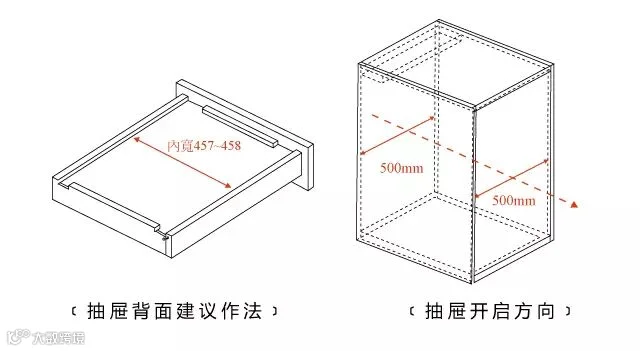

举例：柜体内宽500mm
抽屉内宽即为457~458mm
* 间距太大，易造成导轨弹出不顺且自走失效。
(2) 柜体内宽必相等
(3) 抽屉必须要方正
* 抽屉施工变形，将导致缓冲失效。

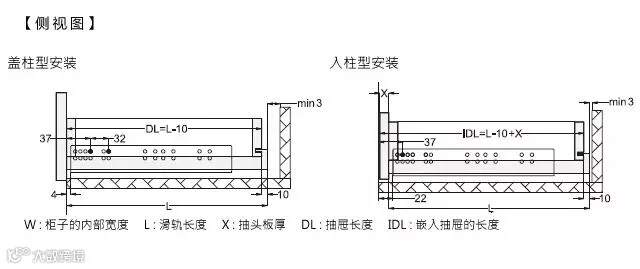

入柱安装尺寸公式 |
|||||||
X |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
Y |
59 |
60 |
61 |
62 |
63 |
64 |
65 |
Z |
26 |
27 |
28 |
29 |
30 |
31 |
32 |
L : 导轨长度 X : 抽头板厚 |
|||||||

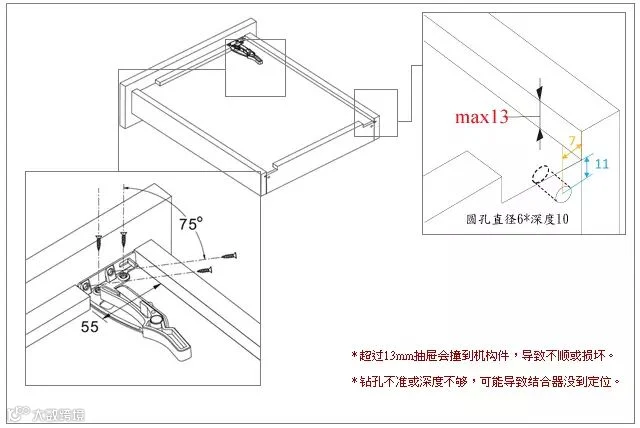

【安装抽屉施工】
(1) 引孔
(2) 结合器安装
【安装展柜步骤】
(1) 取基准线且钻孔 (不建议没钻孔直接锁上导轨。木屑可能会喷入导轨机构或珠槽，影响导轨功能)
(2) 水准安装导轨，并注意两轨需对称平行。
(3) 推入抽屉直到听到结合器声响。
* 安装抽屉后，请先试试看是否需要调整，再装抽头面板。

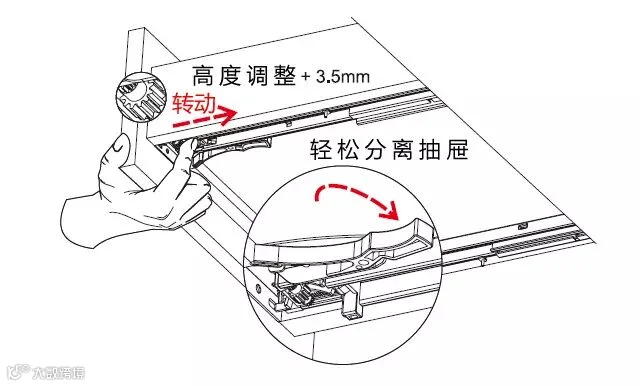

【微调功能说明】
可调整抽屉前端高度调整+3.5mm
【柜体自我检测】
组装完成后，若机构效能不彰，请检查施工要项:
(1) 抽屉、柜体是否方正? 不可菱形、梯形或是扭曲不平。
(2) 施工间隙、深度、水平是否左右一致?
(3) 抽屉结合器是否正确安装?
(4) 抽屉尺寸是否正确?后方固定孔、抽屉内宽以及抽墙底部凸出量是否正确?
