近日，工信部组织修订了《重点新材料首批次应用示范指导目录》，其中包含以下内容：
其中，先进钢铁材料包括17种，材料名称、性能要求及应用领域具体如下：
G115 马氏体耐热钢
性能要求：
在630℃下10 万小时的持久强度≥100MPa，抗拉强度≥660MPa，下屈服强度≥480 MPa，断后伸长率A 纵向≥20%，横向≥16%，冲击吸收能量(KV2)纵向≥40J，横向≥27J，硬度HBW（195～250），HV（195～265）。
应用领域：
超超临界电站
大吨位工程机械用超高强钢板
性能要求：
屈服强度≥1100MPa，抗拉强度1250～1550MPa，-40℃纵向冲击≥27J。
应用领域：
工程机械
海洋工程用低温韧性结构钢板
性能要求：
S355G10 钢板：屈服强度ReH≥355MPa，抗拉强度Rm≥490MPa，屈强比ReH/Rm≤0.90，断后伸长率A≥22%，厚度：100~120mm，厚度方向Z35 断面收缩率≥50%，厚度方向抗拉抗拉强度≥450MPa，近表面+厚度1/2 处-40℃冲击性能KCV 均值≥100J，试样PWHT 模拟焊后热处理仍能满足上述拉伸、冲击要求，冲击性能的均值应明确试样的数量（不小于3 个），5%应变时效冲击性能KCV 均值≥100J，钢板可焊接性能好，-10℃试验CTOD 特征值≥0.20 mm。
应用领域：
海上风电、海洋平台建设、超大型集装箱船
海洋工程及高性能船舶用特种钢板
性能要求：
海洋平台桩腿结构用大厚度高强齿条钢:厚度＞180mm 的特厚钢板，-40℃低温冲击韧性＞69J，Z 向抗撕裂性能达到Z35 级，以及低碳当量下的焊接性能（Ceq ≤0.75%）。
高强度止裂船板：屈服强度≥460MPa，抗拉强度570～720MPa，延伸率≥17%；-40℃冲击功≥64J；止裂韧度Kca≥6000 N/mm3/2。
应用领域：
船舶及海洋工程装备
高性能耐磨钢板系列产品
性能要求：
表面布氏硬度：HBW330～500，供货厚度8～100mm，-40℃低温冲击功≥24J，抗拉强度≥1000MPa，断后延伸率≥9%，焊接性能、耐腐蚀性能优异。
应用领域：
高端煤矿机械、工程机械等
新型高性能掘进机刀具用钢
性能要求：
A、C 类夹杂物≤0.5 级，B、D 类夹杂物≤1.5 级；抗拉强度＞2000MPa，热处理硬度＞56HRC，冲击韧性Aku＞20J。
应用领域：
机械
高铁车轴用轨道交通用钢
性能要求：
光滑试样和缺口试样107 周次旋转弯曲疲劳强度极限分别大于350MPa 和215MPa，全尺寸疲劳性能要求：轴身外表面受力≥240MPa 下完成107 周次循环后无裂纹产生。
应用领域：
铁路
汽车用高端热作模具钢
性能要求：
磷含量≤0.010%，硫含量≤0.003%，A、C 类夹杂物≤0.5 级，B、D 类夹杂物细系≤1.5 级，粗系≤1.0 级，钢材横向心部V 型缺口冲击功≥13.6J，横向和纵向比≥0.85，球化组织AS1～AS4，带状组织级别SB 级。
应用领域：
汽车
高精度高温合金管材
性能要求：
氧含量≤15ppm，硫含量≤50ppm，磷含量≤50ppm，材料疏松和偏析＜0.5 级，屈服强度≥310MPa，抗拉强度≥690MPa，外径公差±0.1mm，壁厚公差（+10%，-5%）。
应用领域：
航空
船用耐蚀钢
性能要求：
下底板年腐蚀速率＜1mm，上顶板25 年腐蚀速率＜2mm，包括钢板（厚度8～40mm）、配套焊材及型材。
应用领域：
船舶

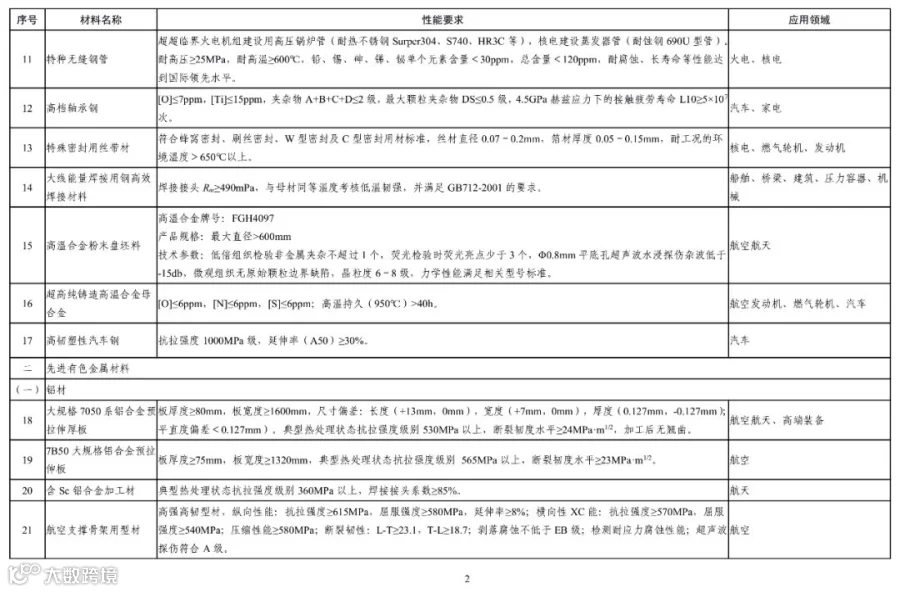

特种无缝钢管
性能要求：
超超临界火电机组建设用高压锅炉管（耐热不锈钢Surper304、S740、HR3C 等），核电建设蒸发器管（耐蚀钢690U 型管）。耐高压≥25MPa，耐高温≥600℃，铅、锡、砷、锑、铋单个元素含量＜30ppm，总含量＜120ppm，耐腐蚀、长寿命等性能达到国际领先水平。
应用领域：
火电、核电
高档轴承钢
性能要求：
[O]≤7ppm，[Ti]≤15ppm，夹杂物A+B+C+D≤2 级，最大颗粒夹杂物DS≤0.5 级，4.5GPa 赫兹应力下的接触疲劳寿命L10≥5×107次。
应用领域：
汽车、家电
特殊密封用丝带材
性能要求：
符合蜂窝密封、刷丝密封、W 型密封及C 型密封用材标准，丝材直径0.07～0.2mm，箔材厚度0.05～0.15mm，耐工况的环境温度＞650℃以上。
应用领域：
核电、燃气轮机、发动机
大线能量焊接用钢高效焊接材料
性能要求：
焊接接头Rm≥490mPa，与母材同等温度考核低温韧强，并满足GB712-2001 的要求。
应用领域：
船舶、桥梁、建筑、压力容器、机械
高温合金粉末盘坯料
性能要求：
高温合金牌号：FGH4097
产品规格：最大直径>600mm
技术参数：低倍组织检验非金属夹杂不超过1 个，荧光检验时荧光亮点少于3 个，Φ0.8mm 平底孔超声波水浸探伤杂波低于-15db，微观组织无原始颗粒边界缺陷，晶粒度6～8 级，力学性能满足相关型号标准。
应用领域：
航空航天
超高纯铸造高温合金母合金
性能要求：
[O]≤6ppm，[N]≤6ppm，[S]≤6ppm；高温持久（950℃）>40h。
应用领域：
航空发动机、燃气轮机、汽车
高韧塑性汽车钢
性能要求：
抗拉强度1000MPa 级，延伸率（A50）≥30%。
应用领域：
汽车

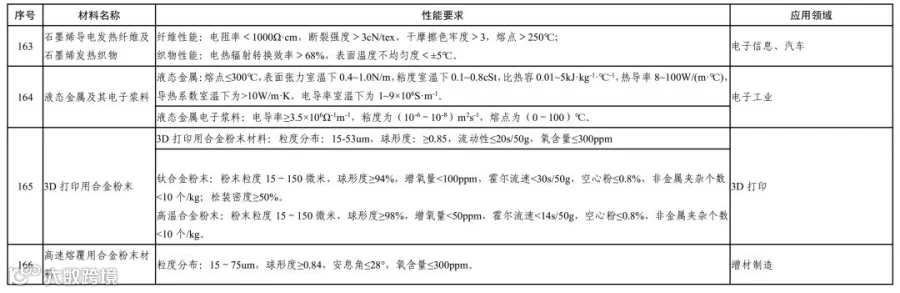

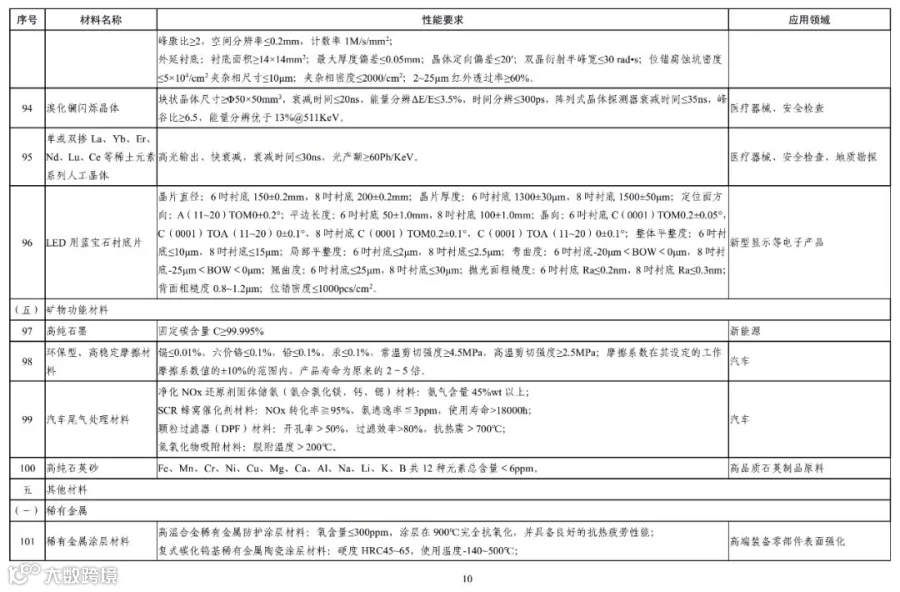

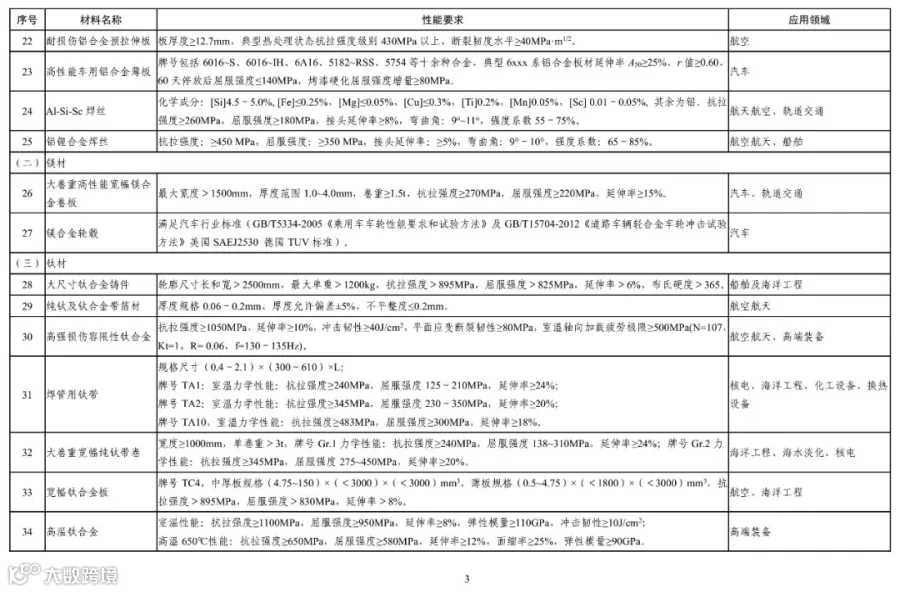

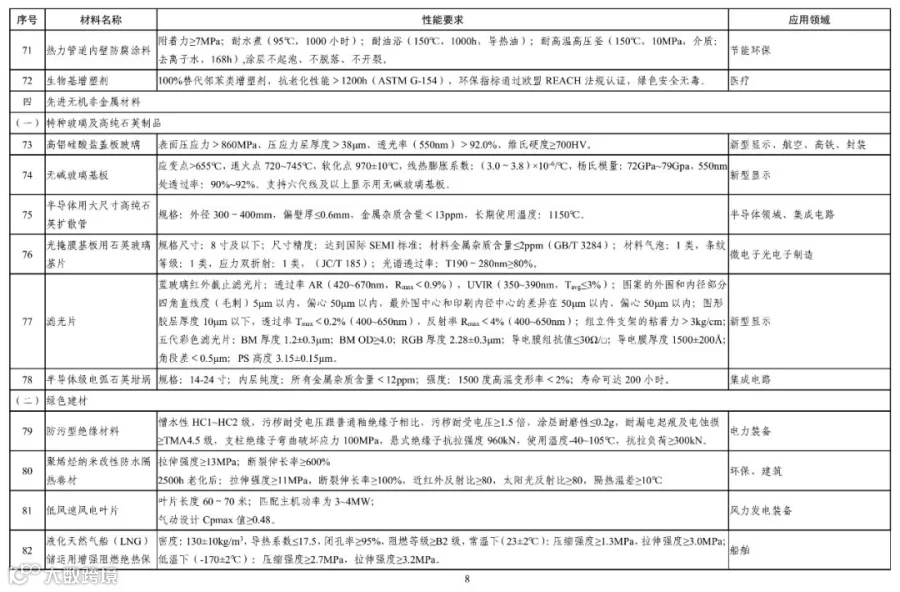

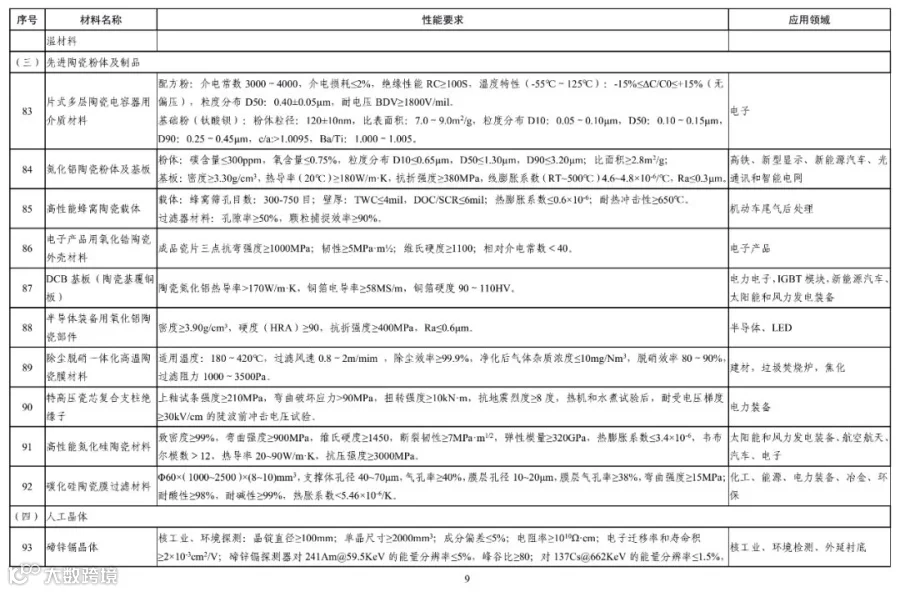

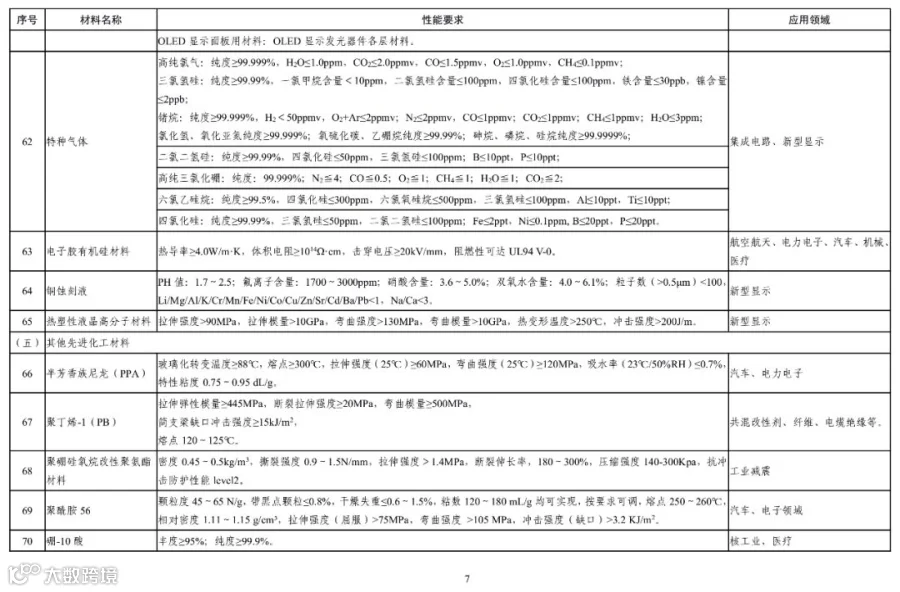

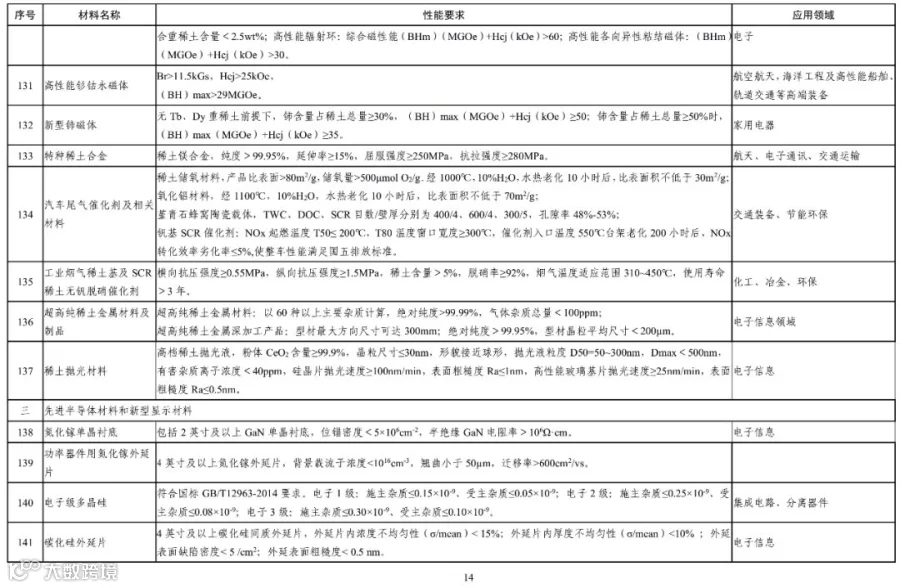

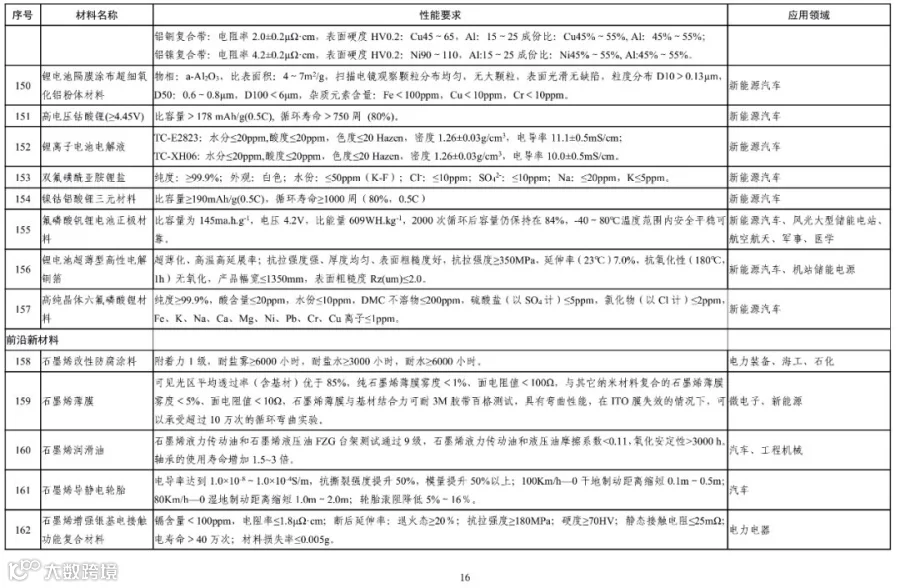

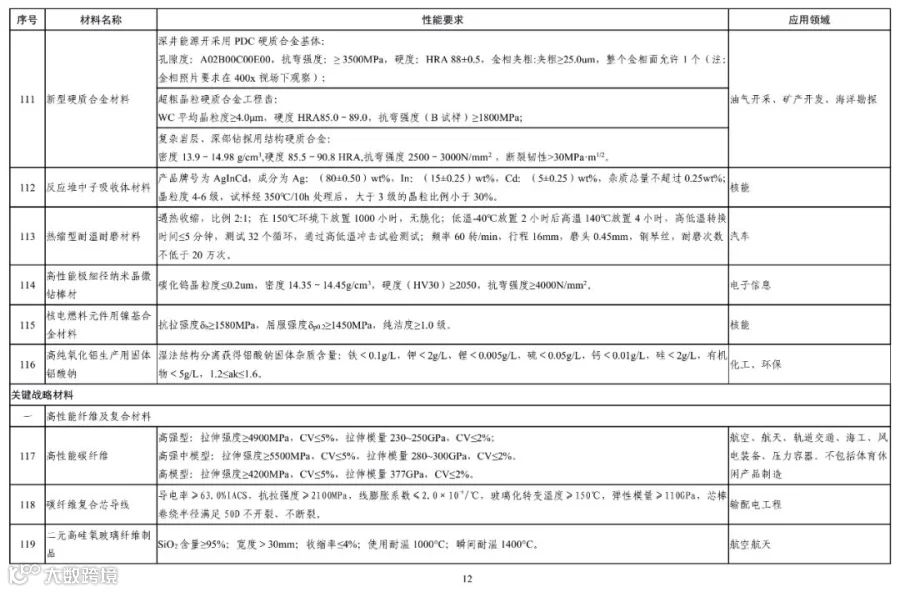

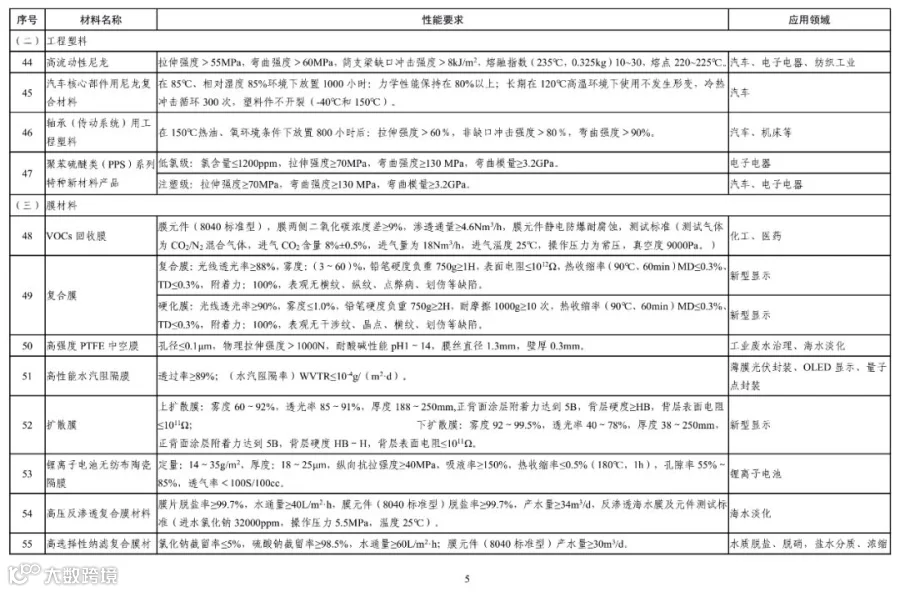

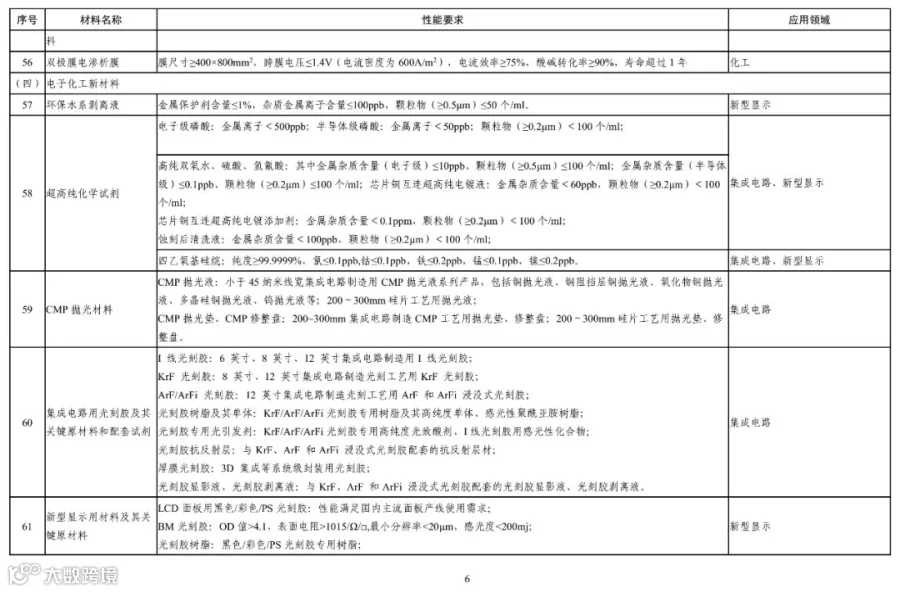

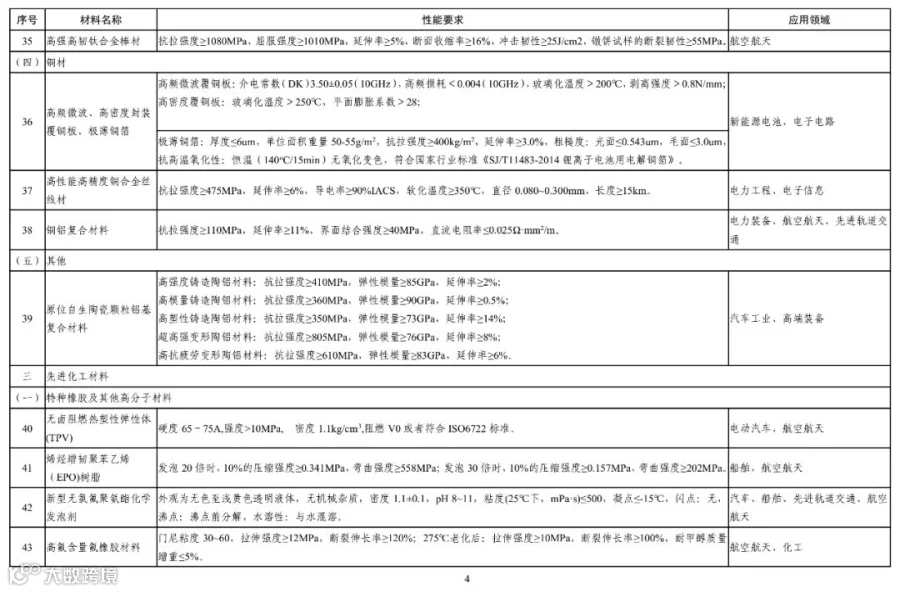

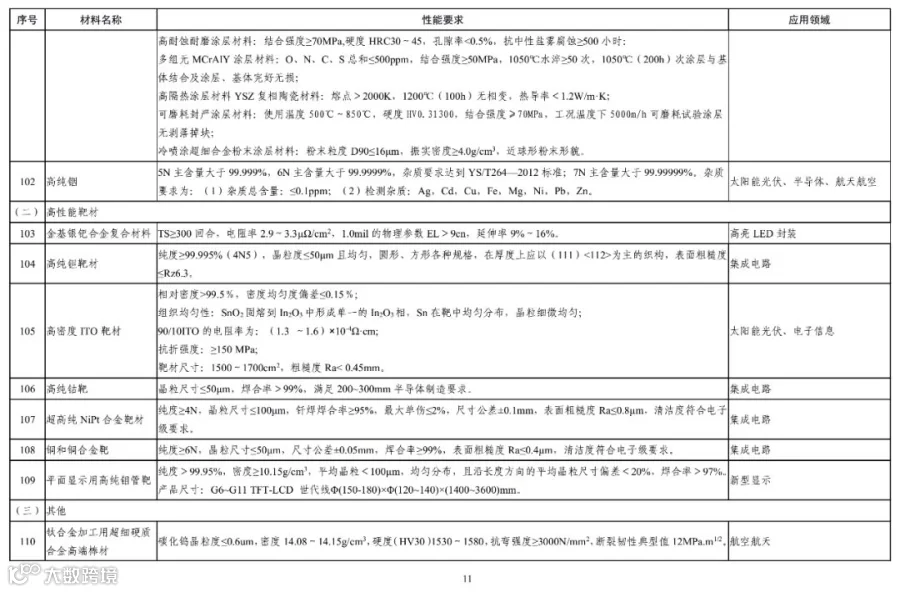

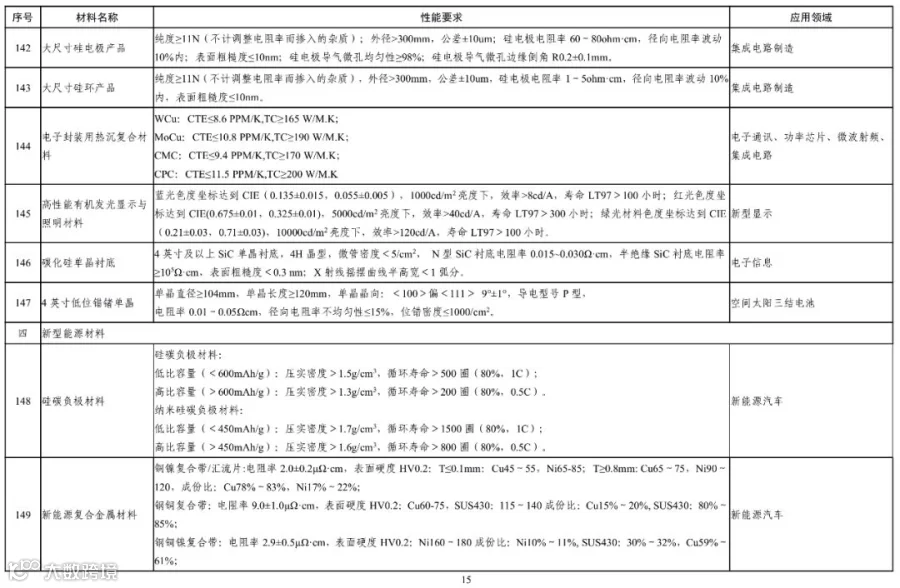

重点新材料首批次应用示范指导目录
（2018年版）
长按识别二维码关注：
我们将为您提供更多关于新材料资讯
