电力科普丨讲解GGD、GCS、GCK和MNS开关柜区别

二、固定柜

1、GGD是固定柜，固定柜是不说模数的（只有抽屉柜或固定分隔柜用模数来表示，这个后面再说），GGD交流低压开关柜具有机构合理，安装维护方便，防护性能好，分断能力高等优点，内部的断路器、接触器、继电器等电气元件直接固定在柜体框架或安装板上，缺点是回路少，单元之间不能任意组合且占地面积大，不能与计算机联络。

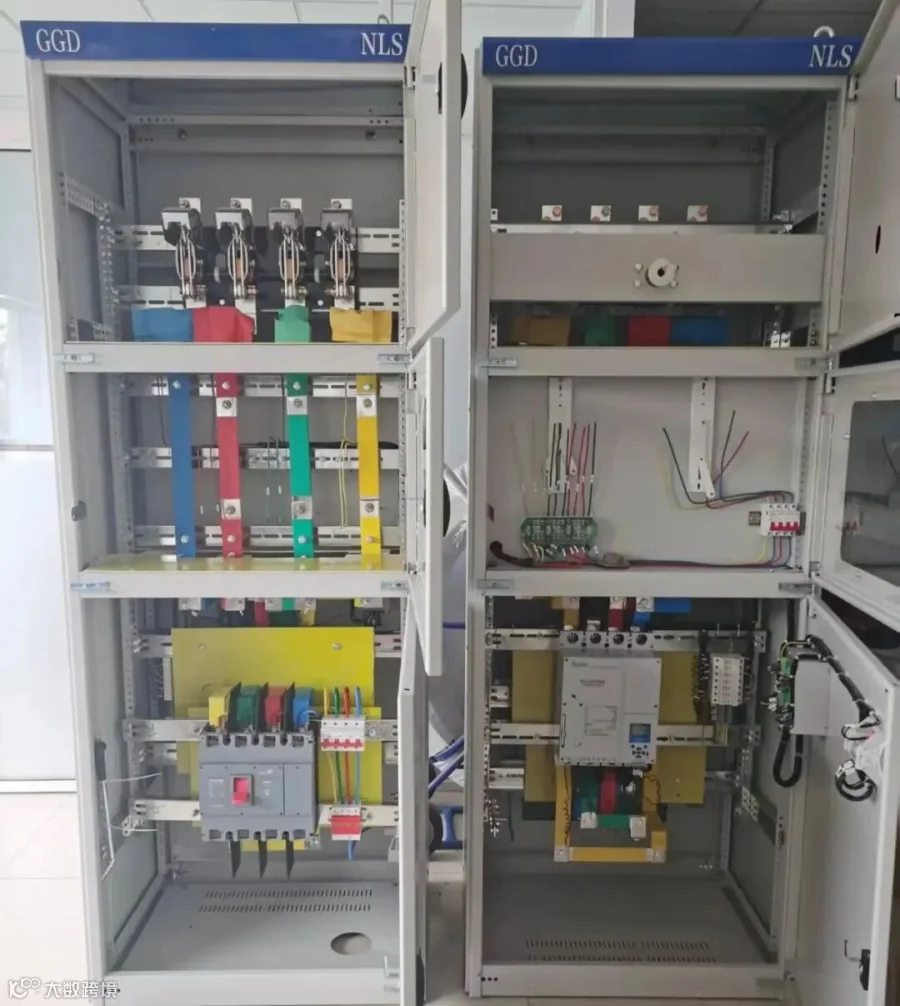

（以上为光伏GGD并网柜图片）

2、GGD 的 “优点”：为啥很多地方愿意用它？

没别的，就是 “实在”—— 便宜、结实、好修，特别适合 “用电稳定、不折腾” 的场景：

①便宜省钱：因为是 “固定式”，没有抽屉那种复杂的轨道、联锁零件，成本比抽屉柜（比如 GCK）低一半都不止。比如小区配电房、农村小工厂，预算有限，用 GGD 能省不少钱。

②结实抗造：柜体是用厚钢板焊的，跟 “钢架柜” 似的，放配电室里用十年八年都不变形。里面的电线接头、开关都是固定的，不像抽屉柜有插拔接触点，不容易松、不容易坏。

③电工好修：不用学复杂操作，随便找个电工师傅都能修。比如开关跳闸了，打开柜门一看就知道哪儿的问题，拆几根线、换个零件就行，不用琢磨 “抽屉怎么抽、插头怎么插”。

3、日常维护：

①擦灰尘：配电柜容易积灰，半年用干毛刷扫扫里面的灰尘，不然灰尘多了会短路跳闸。

②看接头：打开柜门，看看电线接头有没有变色、发焦（正常是铜色，变色就是发热了），发现了赶紧拧紧螺丝，防止烧起来。

③试开关：偶尔拉一下总开关、分开关，看看能不能正常跳闸，别等真出问题了开关没反应。

4、应用场景：“用电稳定、不常换零件、预算有限” 的地方，基本都选它，适用于中小型配电室、小型泵站、传统制造业车间等对扩容需求低、预算有限、配电需求简单的场所。

三、抽屉柜

GCK、GCS、MNS都是抽屉柜。

以下为逐步解析

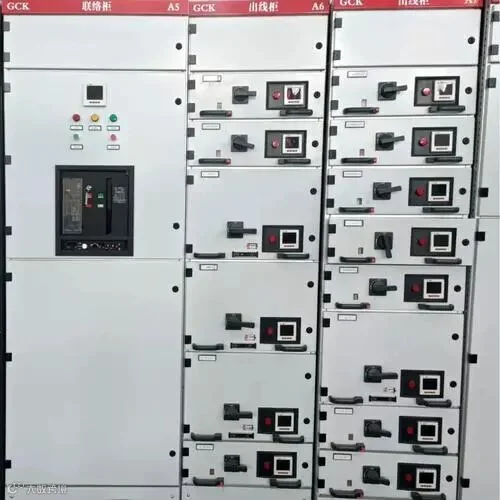

1、GCK开关柜

 GCK柜体外形尺寸：

宽度：400/600/800/1000/1200mm

深度：800/1000mm

高度：2200/2300mm

一、先搞明白：GCK 到底是个啥？

你可以把 GCK 理解成 “带抽拉抽屉的大型配电箱”—— 就像家里衣柜的抽屉，每个抽屉里都装着控制电器的 “小零件”（比如控制车间电机、商场空调的开关、保护器）。平时这些抽屉推进去，跟柜子连在一起供电；要是某个抽屉里的零件坏了，不用拆整个柜子、不用断总电，直接把坏抽屉抽出来，换个好抽屉推进去，几分钟就能恢复供电 —— 这就是它比 “固定死的配电箱”（比如 GGD）方便的地方。

二、GCK 的 “过人之处”：为啥不用固定配电箱，非要选它？

①咱们拿 “小工厂生产线” 举例子，你就懂它的好处了：

坏了不用停整条线：比如车间里某个电机的开关坏了，要是用固定配电箱，得先断总电、拆接线，修 1 小时生产线就停 1 小时，损失钱；但 GCK 是抽屉式，提前备个好抽屉，抽坏的、插好的，10 分钟搞定，生产线几乎不用停。

②能 “搭积木” 改大小：要是工厂想加个新电机，不用买新柜子 ——GCK 的柜子是拼起来的，像搭乐高一样，加个新抽屉、接个电线，就能给新电机供电，不用砸墙挪柜子。

三、哪些地方会用 GCK？看这几个场景就懂

不用记复杂分类，记住 “中等需求、要方便维护” 的地方，基本都选它：

①小工厂 / 作坊：比如做家具的工厂、织衣服的纺织厂，有几台电机，但不是特别高端的生产线 —— 坏了能快速修，又不用花大价钱买高端柜。

②商场 / 酒店：控制空调、照明、电梯的电箱，比如商场想在节假日多加几盏灯，直接加个抽屉就行，不用大改电路。

③小区配套设施：比如小区的水泵房、换热站，里面的电机控制柜用 GCK，物业师傅不用太专业，也能换抽屉修。

四、平时怎么维护？跟照顾家里抽屉一样简单

不用请专家，电工师傅看一眼就会：

①定期拉一拉抽屉：看看抽屉能不能顺畅抽拉，有没有卡住 —— 就像家里抽屉轨道别积灰，不然拉不动。

②擦一擦 “接头”：抽屉后面有铜片（跟柜子通电的地方），时间长了会氧化发黑，用干布擦一擦，不然接触不好会发热跳闸。

③检查 “安全锁”：GCK 有个小设计 —— 抽屉没推到底，或者柜门没关好，就通不了电，防止触电。定期试试这个锁好不好使，别让它失灵。

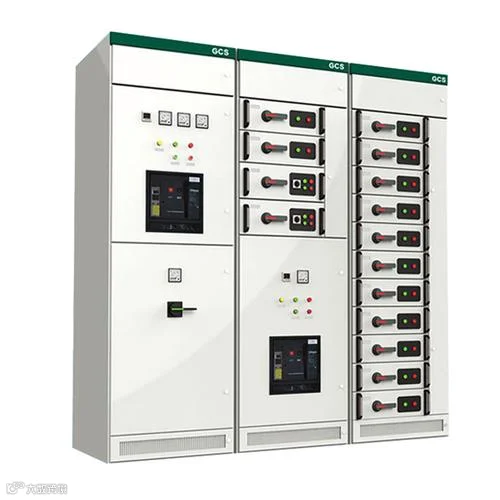

2、GCS开关柜

GCS 和 GCK 都是抽屉式低压柜（都能抽拉抽屉换零件，不用断总电），但就像 “同一品牌的中配款和低配款”，核心区别在 “通用型、耐造度、适用场景” 上，咱们用工厂电工的实际视角，白话讲透，选的时候不踩坑：

一、最直观的区别：抽屉能不能 “随便换”（配件通用性）

这是两者最核心的不同，直接关系到电工后期维护的麻烦程度：

GCS 的抽屉：全国 “通用款”就像 AA 电池，不管是南孚、金霸王，只要是 AA 型，都能放进同一个玩具里。GCS 的抽屉是全国统一尺寸（国标规定），比如你上次用 A 厂家的 GCS 抽屉，这次坏了，随便买 B 厂家的同规格抽屉，插进去就能用，不用等原厂家发货。电工最省心的就是这个 —— 不用攒一堆不同厂家的备用抽屉，备一套通用的就行，紧急修的时候不耽误事。

GCK 的抽屉：“厂家专用款”就像某些品牌的手机充电线，只能用自家的，换个牌子就插不上。GCK 没有全国统一的抽屉尺寸，每个厂家的抽屉导轨、插头位置可能不一样：A 厂的 GCK 抽屉，插不进 B 厂的 GCK 柜里，甚至同一厂家不同批次的抽屉都可能有点差别。电工维护时得记着：“这个 GCK 柜是 XX 厂家的，抽屉只能找他们买”，万一厂家没货，就得等好几天，耽误生产.

二、能装的 “电流大小” 不一样（适配负载）

①简单说：GCS 能扛更大的电流，适合 “大电机、大负载”；GCK 更适合 “中小电机、小负载”：

三、“耐造程度” 不一样（长期用的稳定性）

1、比如工厂电压偶尔波动、电流突然变大（比如电机启动时），两者的抗造能力有差别：

GCS：“骨架粗、铜排厚”，更耐造GCS 的柜子框架用的是更厚的钢材（像家里的厚铁门，不容易变形），里面的送电铜排也更粗，哪怕电压突然波动，铜排也不容易发热烧蚀；抽屉的轨道是金属耐磨款，用十年抽拉还是顺滑，不容易卡。

GCK：“简化设计”，适合稳定小负载GCK 的框架钢材薄一点，铜排也细一点，更适合电流稳定的中小负载（比如商场照明、小水泵）；要是长期用在电流波动大的地方（比如重型工厂），时间长了铜排可能会氧化发黑，抽屉轨道也容易积灰卡顿。

总结：一句话分清两者

GCS 是 “抽屉通用、能扛大负载、耐造的中高端款”，适合怕停机、想长期省心的场景；

GCK 是 “抽屉专用、适合中小负载、经济实用的基础款”，适合预算有限、负载不复杂的场景。

简单说：要是工厂有大电机、修的时候耽误不起，选 GCS；要是就几台小电机、预算不多，选 GCK。

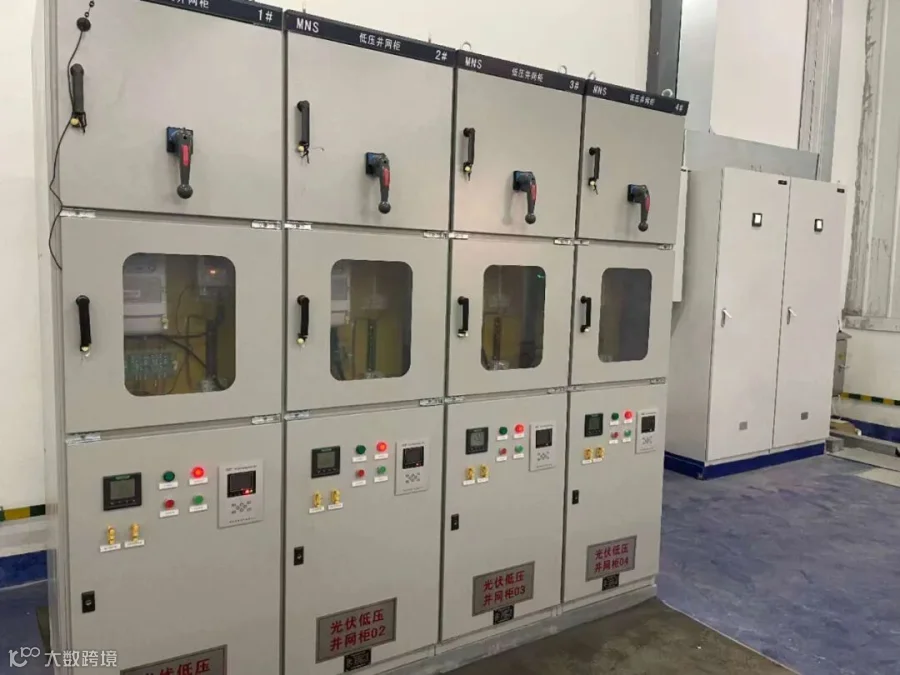

3、MNS开关柜

(低压配电柜里的实力担当)

一、可以把 MNS 理解成 “低压柜里的‘高端定制抽屉柜’”—— 比之前讲的 GCK、GCS 更精密、更抗造，比 GGD（固定柜）灵活 N 倍。

MNS 就是 “高端不锈钢抽屉柜”—— 抽屉顺滑、零件通用、还带多重安全锁，哪怕天天抽拉也不容易坏，而且装的东西更多、更整齐。

它的核心还是 “抽屉式”：里面的开关、保护器都装在抽屉里，坏了不用断总电，抽走坏抽屉、插进好抽屉，几分钟就能恢复供电 —— 但比 GCK 做得更 “极致”，比如所有厂家的 MNS 抽屉都能通用，不像 GCK 可能换个品牌就插不上。

二、MNS 的 “过人之处”：为啥要花更多钱选它？

1、MNS 贵，但贵得有道理 —— 专门解决 “不能断电、要求高” 的场景，咱们拿几个例子说：

医院手术室不能停电：要是控制手术设备的电柜坏了，哪怕停 1 分钟都可能出大事。MNS 的抽屉换得更快，而且有 “抗电弧” 设计（就像高压锅的防爆阀），哪怕内部出故障也不会炸，能保证电一直供着。

2、数据中心服务器多：一个机房有几百台服务器，每台都要独立供电。MNS 的抽屉做得特别紧凑，一个柜子能装十几个抽屉（比 GCK 多装一半），还能实时监控每个抽屉的电流 —— 哪个服务器用电异常，马上能找到，不用挨个查。

3、机场、高铁站不能出岔子：控制安检机、显示屏、空调的电柜，要是坏了会影响旅客通行。MNS 的零件都是 “抗造款”，比如抽屉轨道用的是金属耐磨材质，用十年都不会卡，而且防尘、防潮（像给柜子加了 “防水罩”），哪怕环境有点潮也不会坏。

简单说：MNS 就是 “低压柜里的‘安全牌’”—— 适合 “断不起电、坏不起” 的地方，花更多钱买个 “万无一失”。

“高端、重要、不能断电” 的地方，基本都选 MNS

三、平时怎么维护？

1、虽然 MNS 高端，但维护不复杂，电工师傅稍微学一下就会：定期 “遛一遛” 抽屉：像高端抽屉柜要保养轨道一样，偶尔抽拉一下 MNS 的抽屉，看看有没有卡顿，轨道里别积灰（积灰会影响顺滑度）。

2、擦一擦 “通电接头”：抽屉后面的铜片（跟柜子通电的地方），时间长了会氧化发黑，用干布擦一擦 —— 不然接触不好会发热，影响供电稳定。

3、检查 “安全锁”：MNS 的安全设计比 GCK 更严，比如抽屉没推到底、柜门没关好，不仅通不了电，还会报警提醒。定期试试这些锁好不好使，别让报警功能失灵
