看到各种化工工艺流程图的时候，总是一片茫然，满脸懵逼！看到图中各种奇形怪状的符号不知所指。关于流程图的设备、管件管道、阀门、仪表四大方面都有哪些符号呢？一起来看看！
四 大 方 面
设备、管件管道、阀门、仪表
01

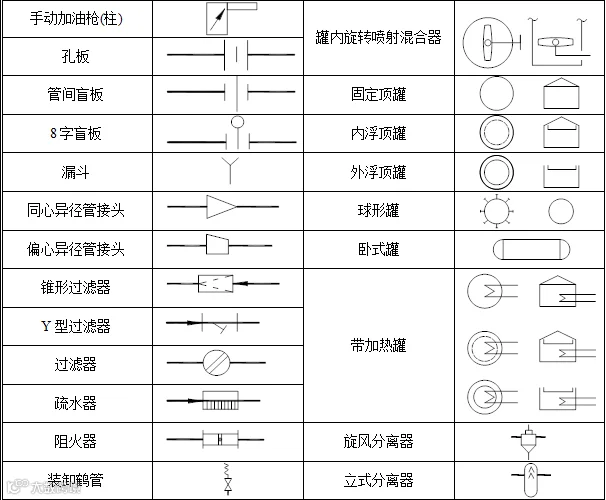

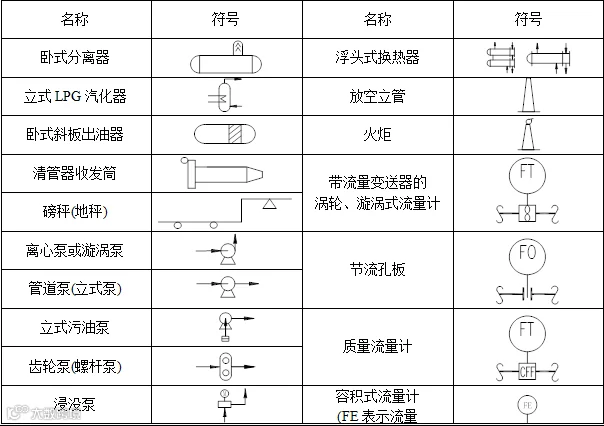

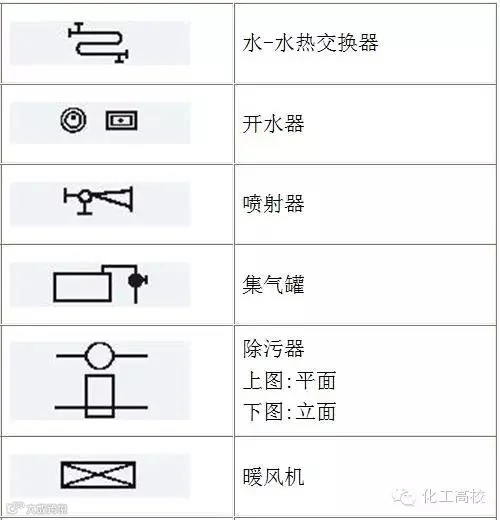

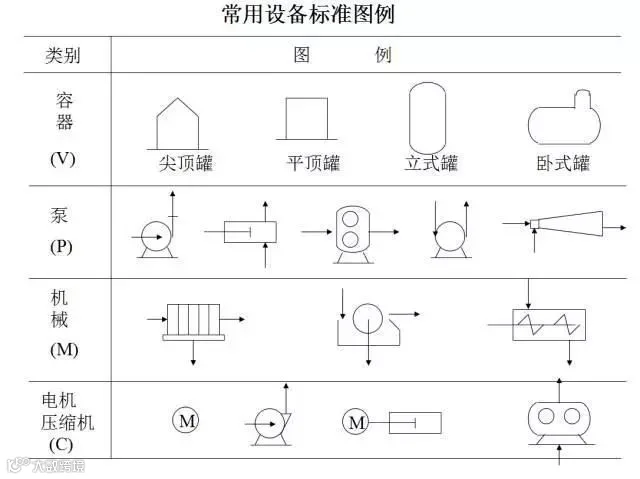

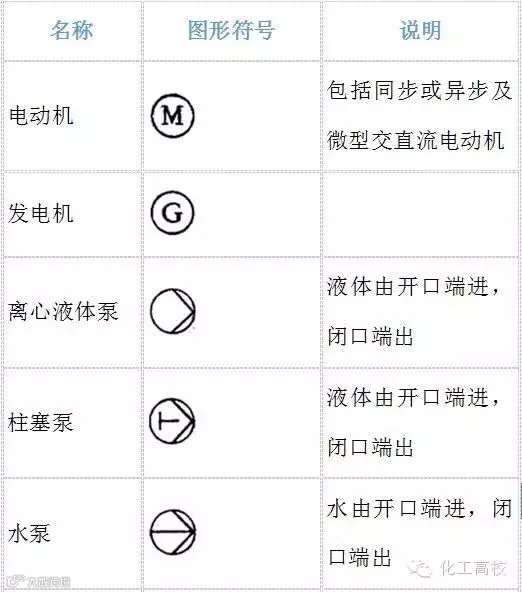

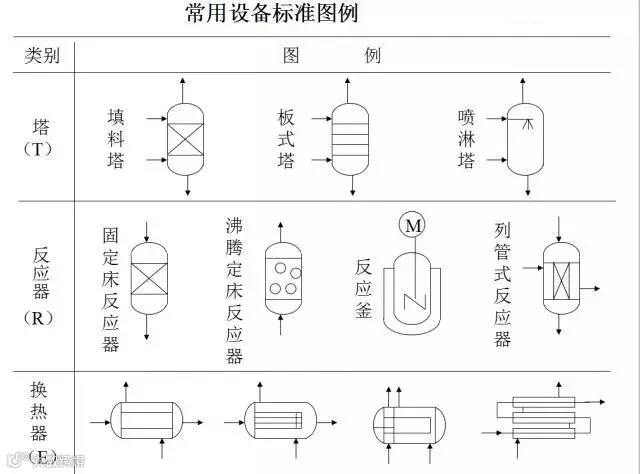

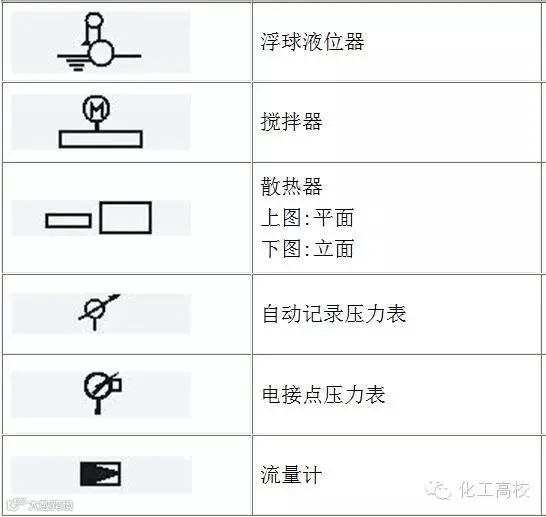

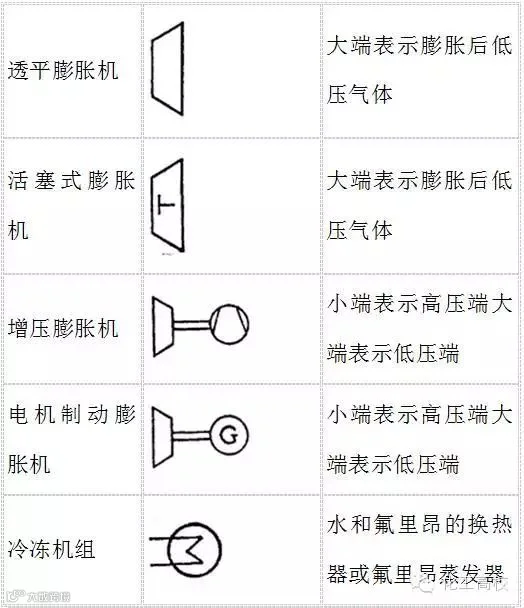

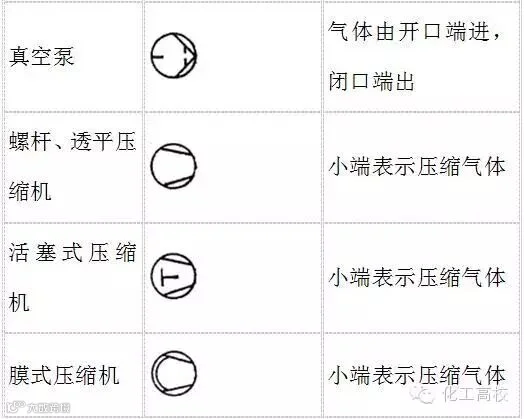

设备符号
常用
重点说明
02
管件管道符号

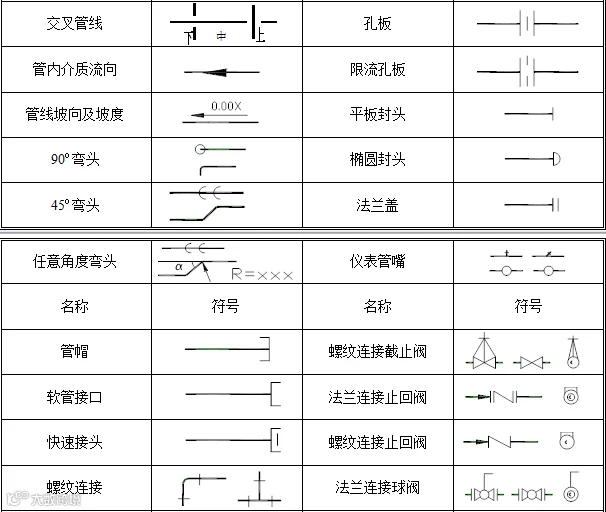

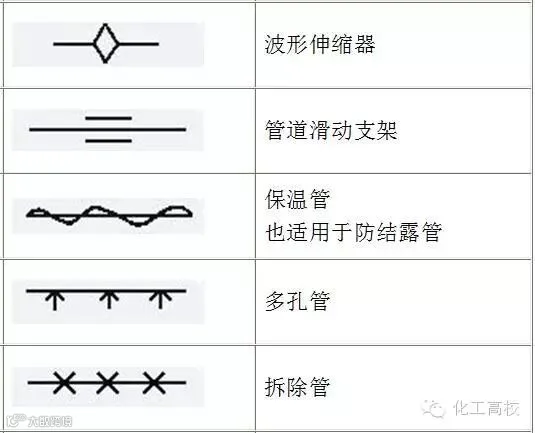

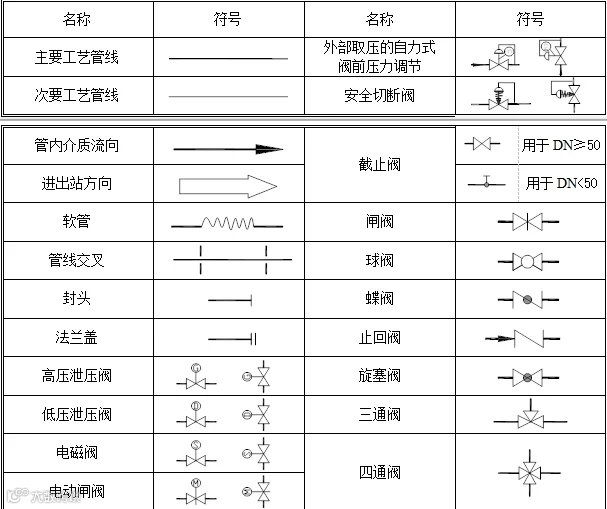

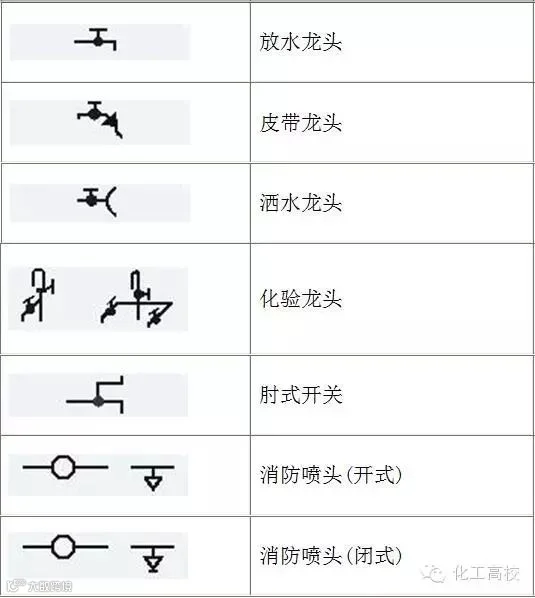

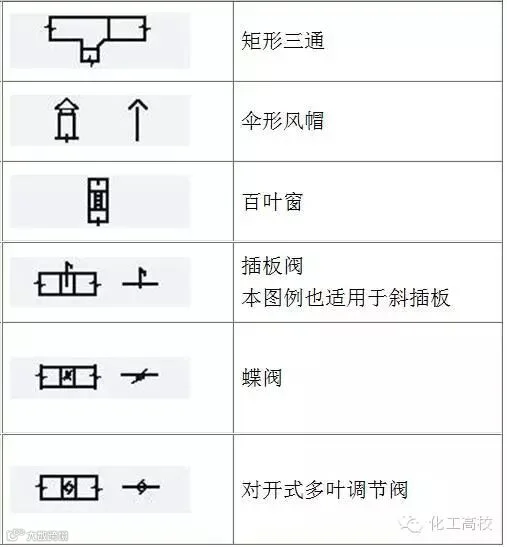

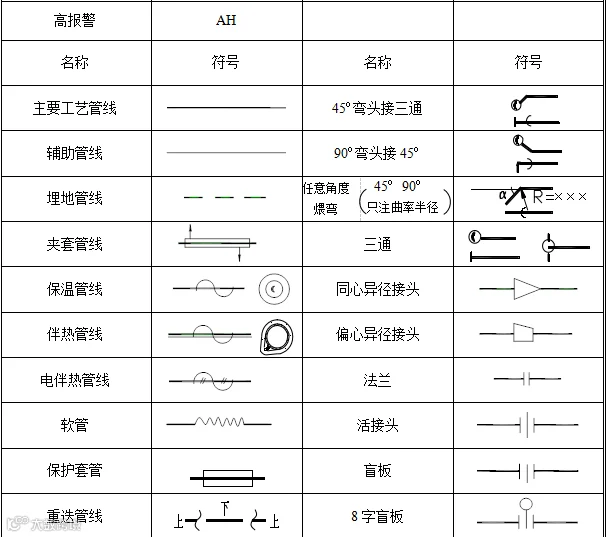

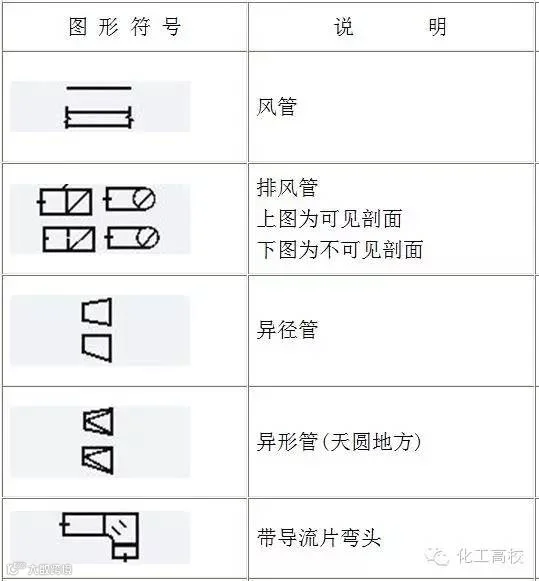

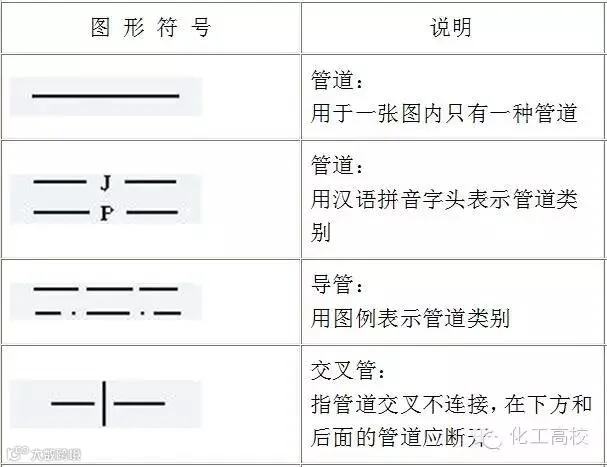

常用图例及说明

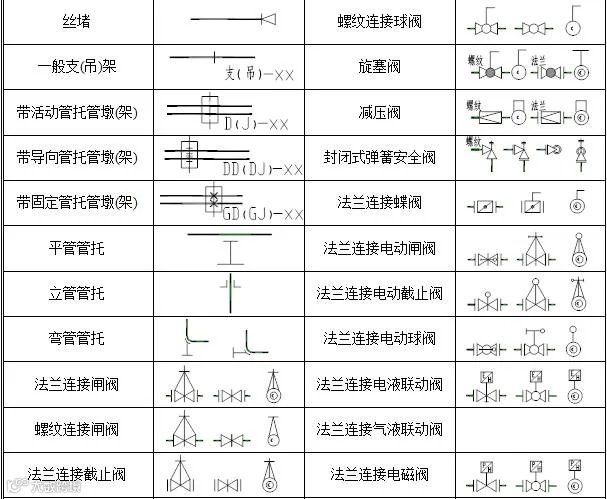

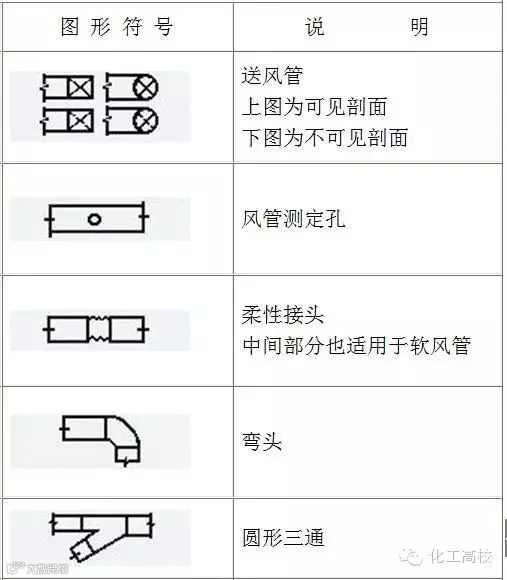

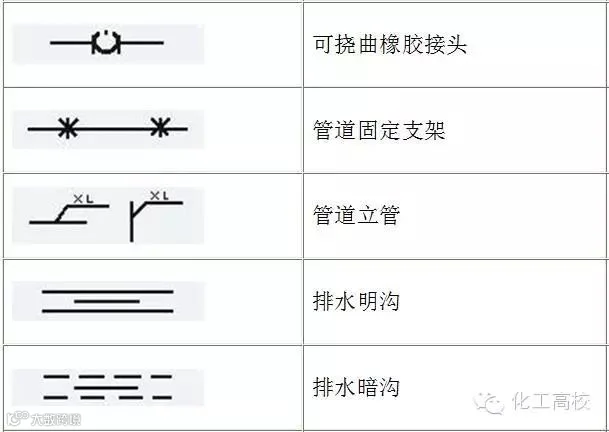

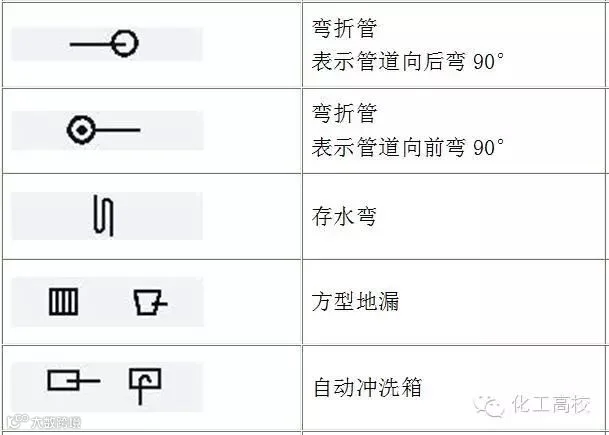

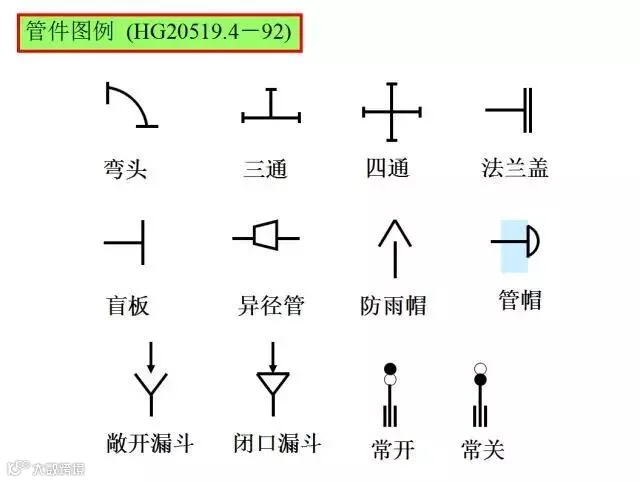

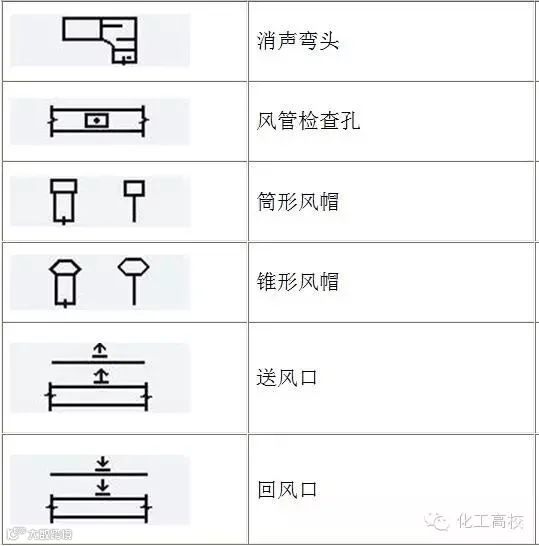

管件图例
03

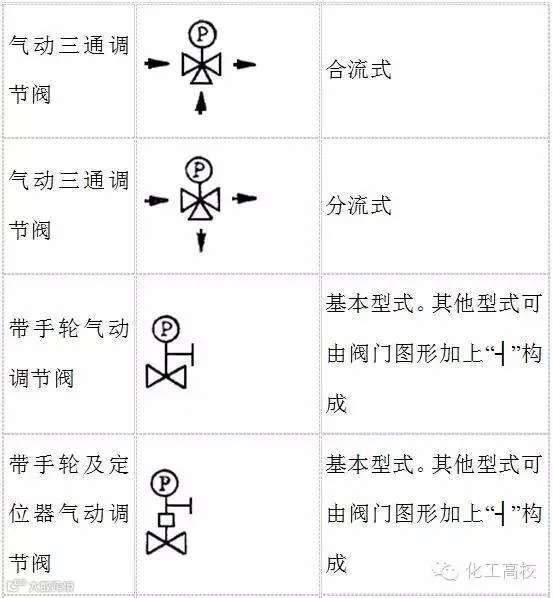

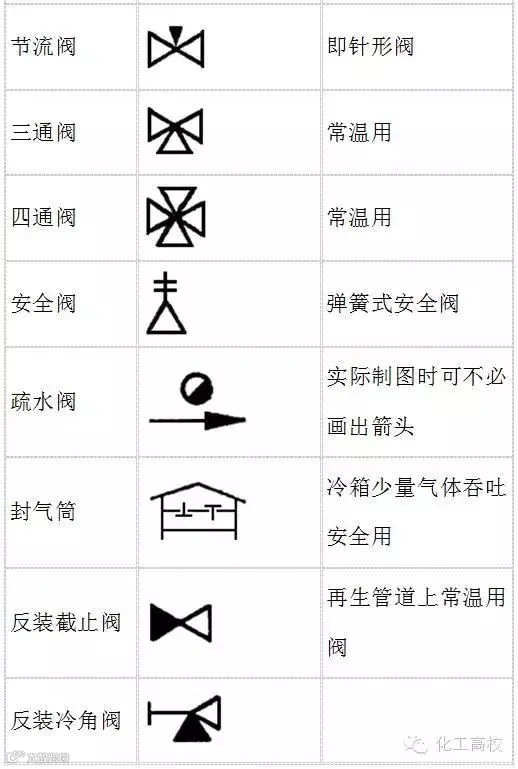

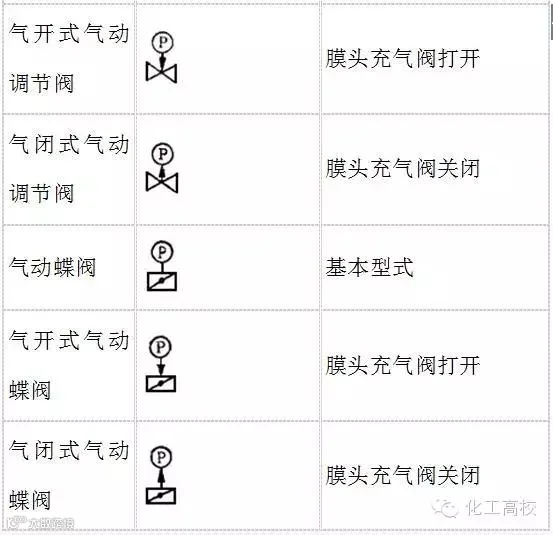

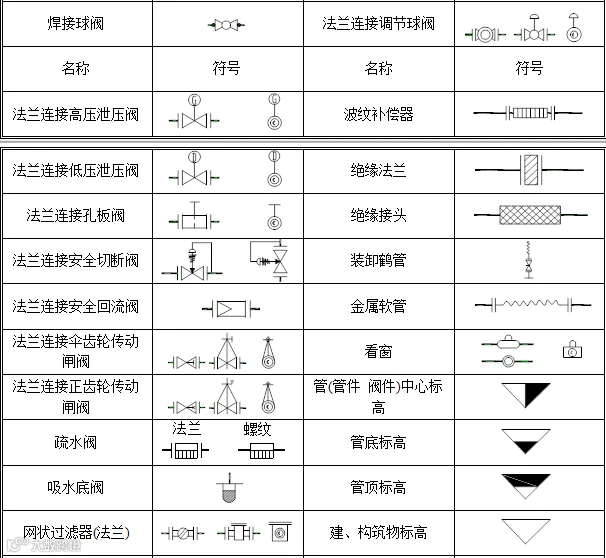

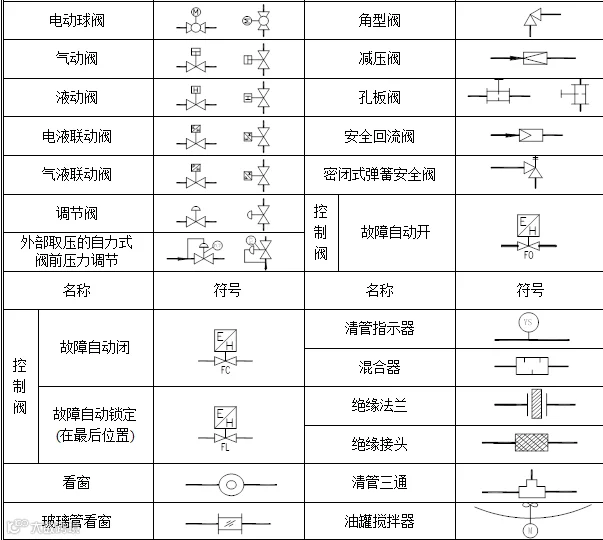

阀门

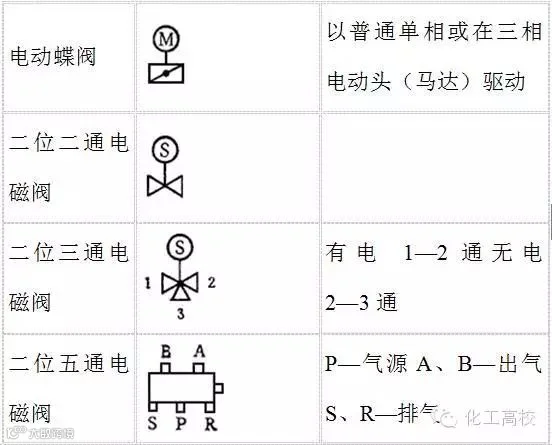

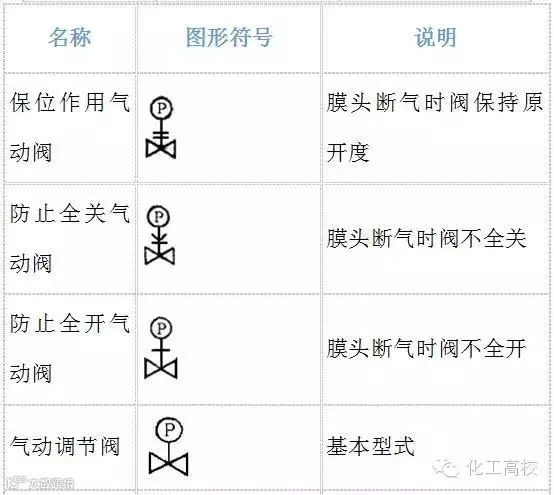

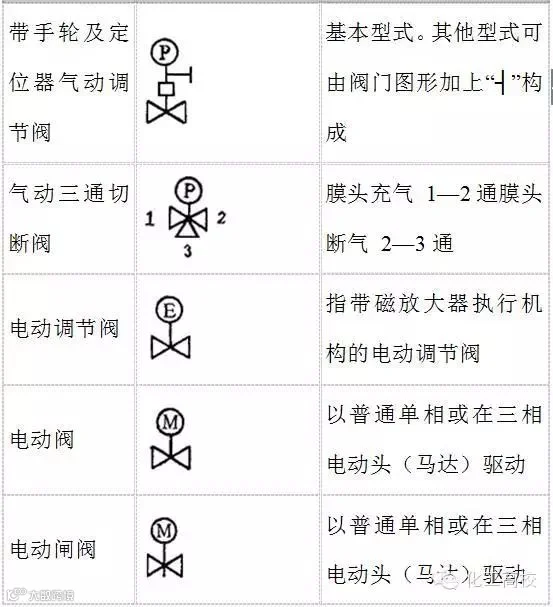

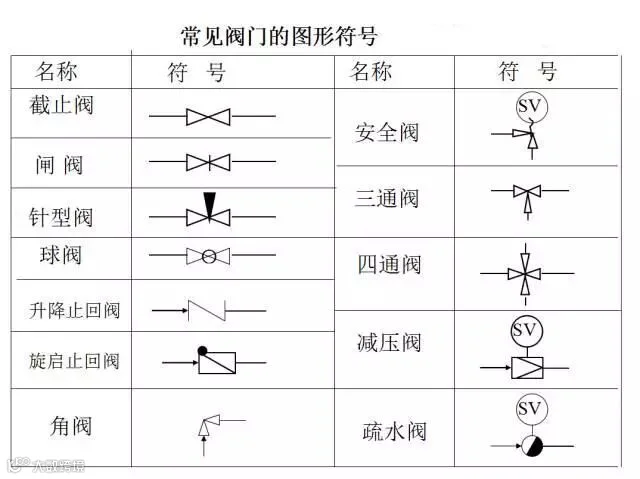

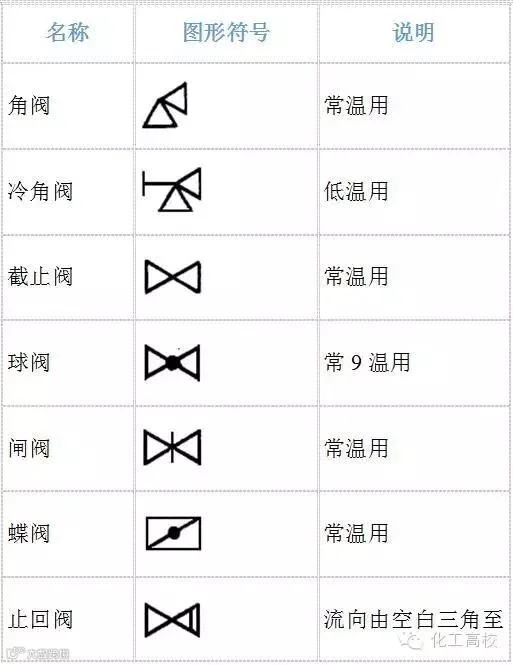

常见阀门
阀门重点说明
04

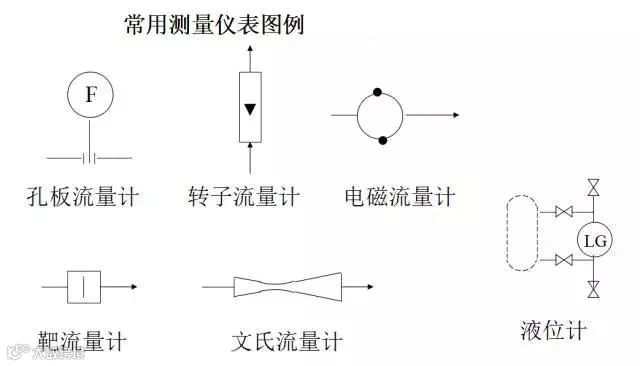

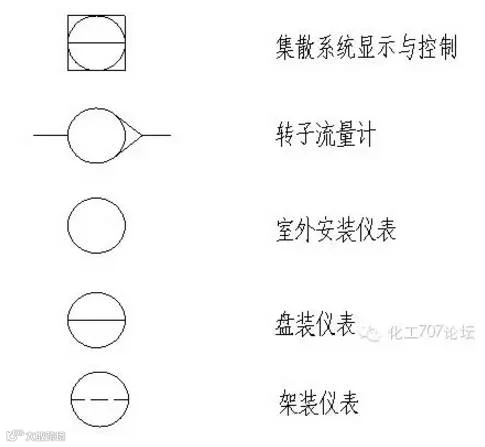

仪表

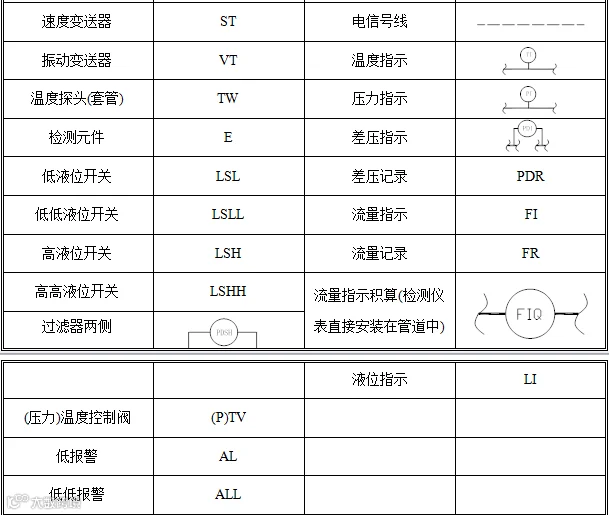

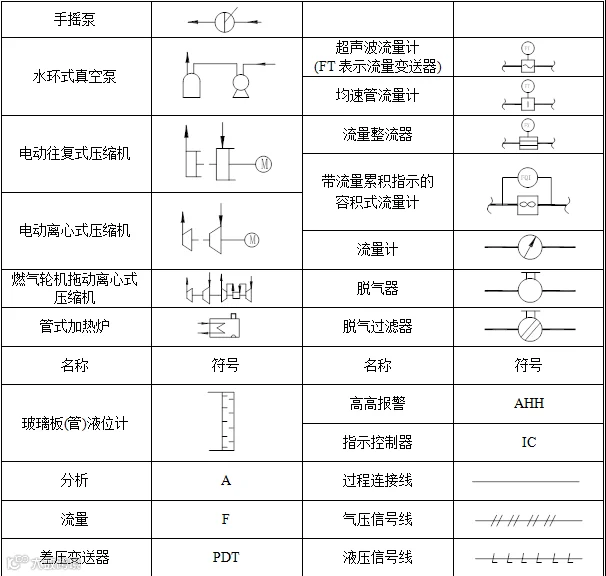

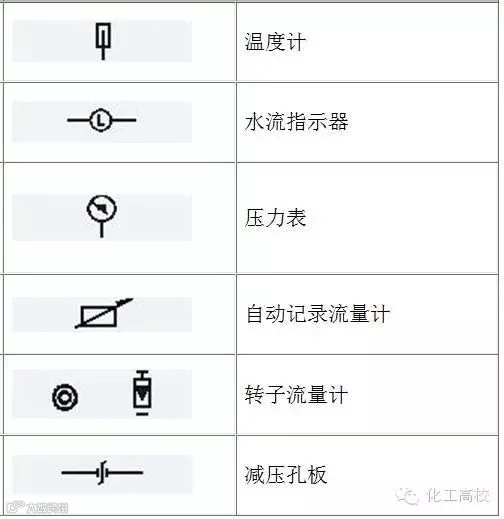

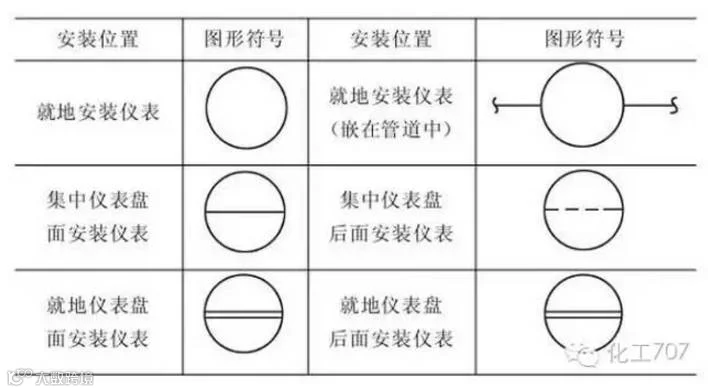

常见仪表
安装位置
其它
最 常 用 图 例

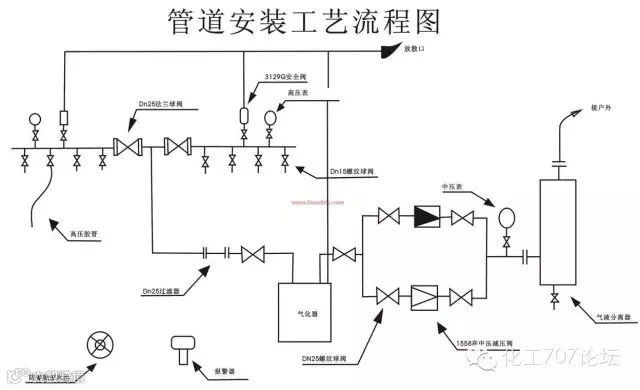

压力管道工艺流程设计
青岛瑞发恩您身边的活性炭专家
青岛瑞发恩真诚期待与您合作
看过不愁！轻松搞懂化工工艺流程图的那些符号！
青岛瑞发恩环保科技有限公司2017-04-22
3
导读：看到各种化工工艺流程图的时候，总是一片茫然，满脸懵逼！看到图中各种奇形怪状的符号不知所指。关于流程图的设备、
