导读：除尘器分类一、过滤式除尘器袋式除尘器的形式、种类很多，按清灰方式可以分为机械清灰、逆气流清灰、脉冲喷吹清灰三

除尘器分类

一、过滤式除尘器

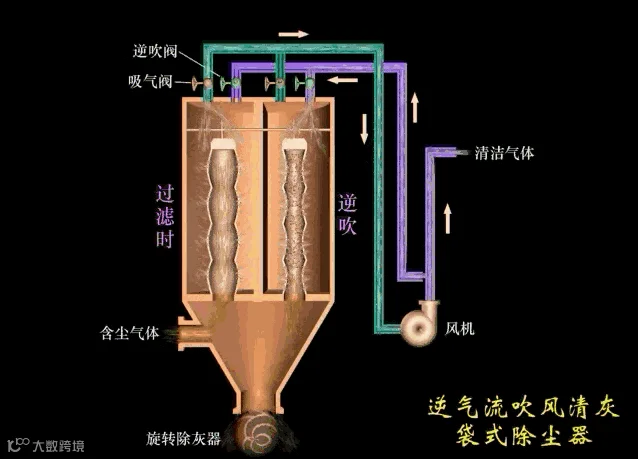

袋式除尘器的形式、种类很多，按清灰方式可以分为机械清灰、逆气流清灰、脉冲喷吹清灰三类；按过滤方式可以分为内过滤式和外过滤式两类；按进出口的位置不同可分为下进风和上进风两类。

1. 袋式除尘器

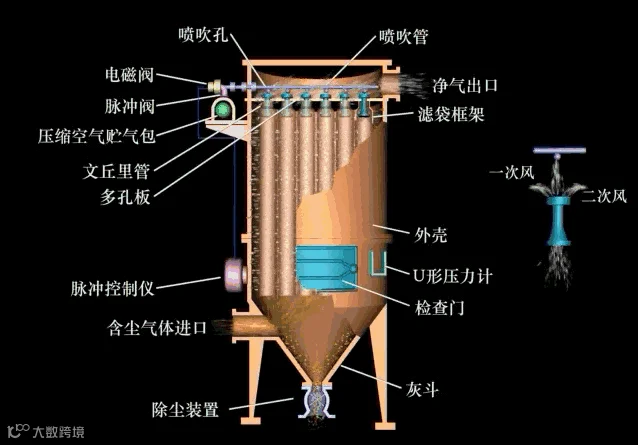

2. 脉冲喷吹清灰方式

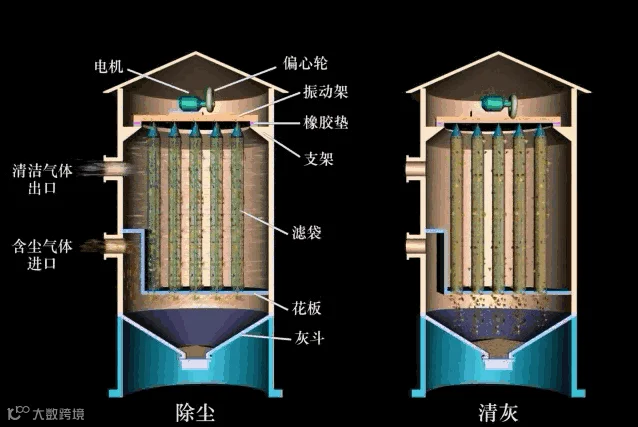

3. 机械清灰式

根据振动方式不同，可分为水平振动、垂直振动、扭曲振动三种形式，如图所示。

（a）为水平振动，有顶部和中部振动两种；

（b）为垂直振动，它利用偏心轮装置振打滤袋框架或定期提升滤袋框架进行清灰；

（c）为扭曲振动，它利用机械传动装置定期将滤袋扭转一定角度，使尘粒脱落。

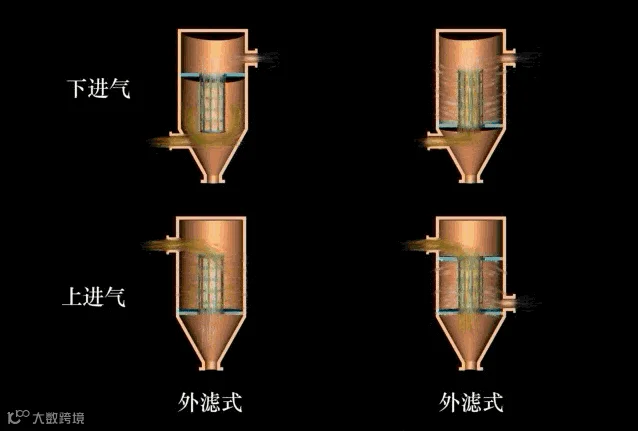

4. 内外滤式

5. 上进风、下进风式

二、电除尘式除尘器

1. 按除尘器的形式分类

按除尘器的形式分为管式电除尘器和板式电除尘器。

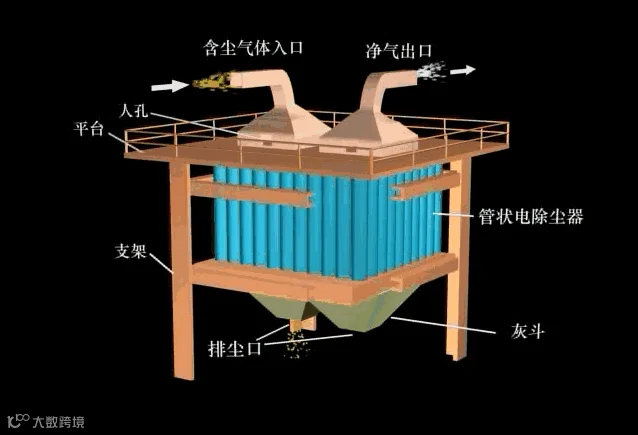

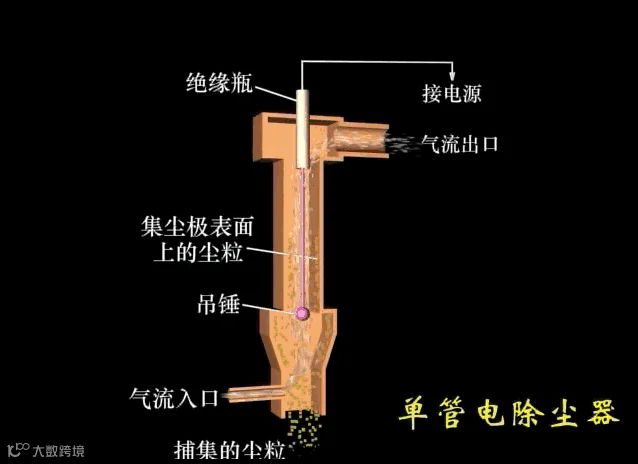

管式电除尘器：

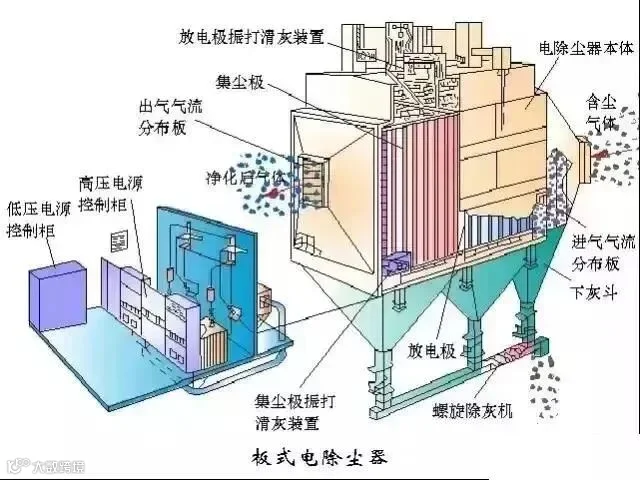

板式电除尘器：

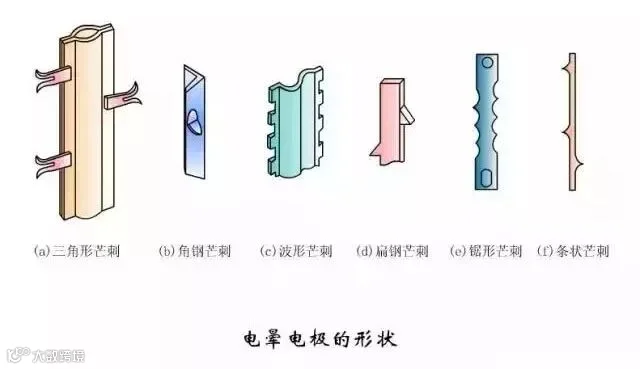

2. 按除尘板和电晕极的不同配置分类

按除尘板和电晕极的不同配置分为单区电除尘器和双区电除尘器。

单区电除尘器：

这种电除尘器的收尘板和电晕极都安装在同一区域内，所以粉尘的荷电和捕集在同一区域内，所以粉尘的荷电和捕集在同一区域内完成，单区电收尘器是被广泛采用的电除器装置。

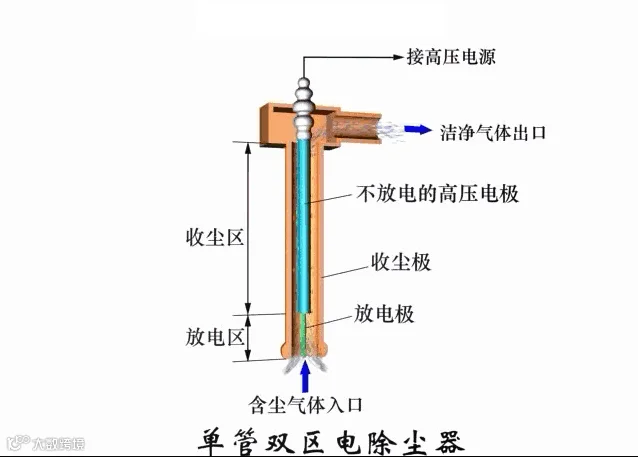

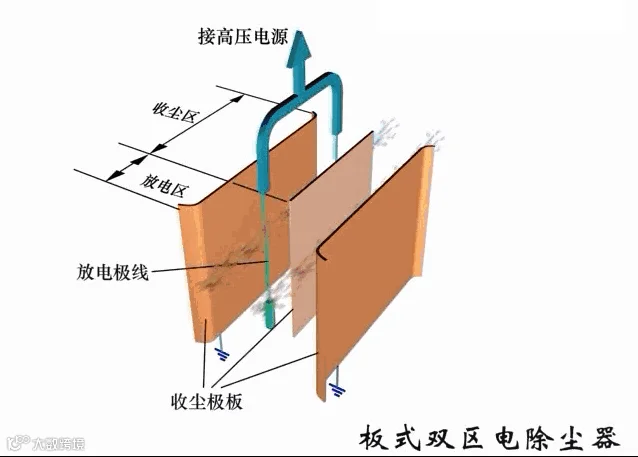

双区电除尘器：

3. 按电极清灰方式不同分类

按电极清灰方式不同分为干式电除尘、湿式电除尘、雾状粒子捕集器和半湿式电除尘器等。

湿式电除尘器：

4. 按气体在电除尘器内的运动方向分类

按气体在电除尘器内的运动方向分为立式电除尘器和卧式电除尘器。

机械式除尘器

机械式除尘器是依靠机械力（重力、惯性力、离心力等）将尘粒从气流中去除的装置。特点是结构简单，设备费和运行费均较低，但除尘效率不高。按出尘粒的不同可设计为重力尘降室、惯性除尘器和旋风除尘器。

1. 重力沉降室

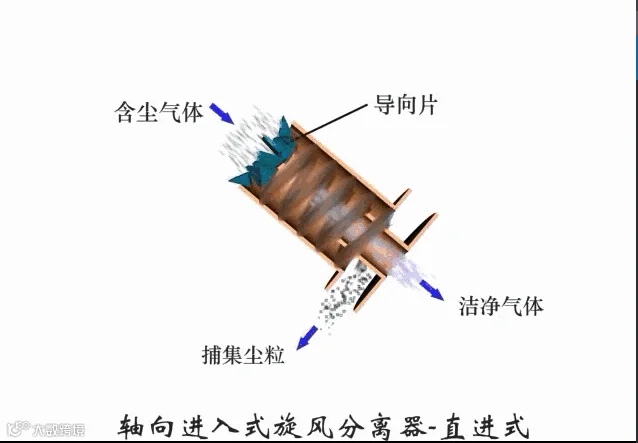

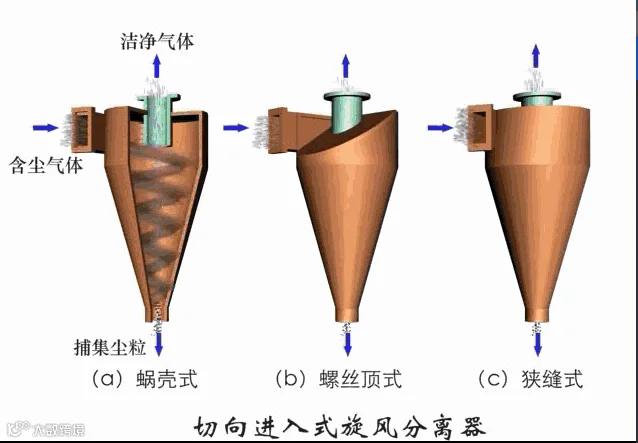

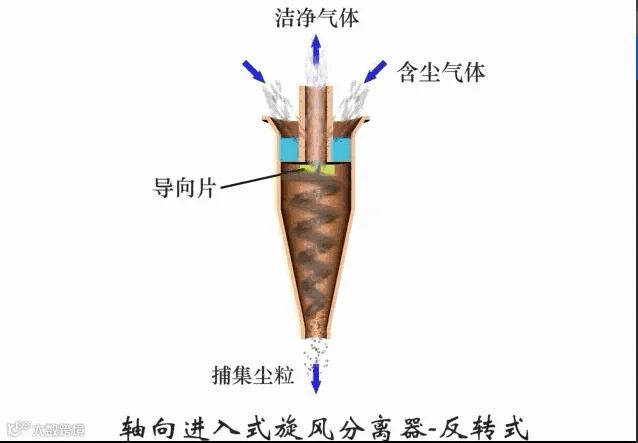

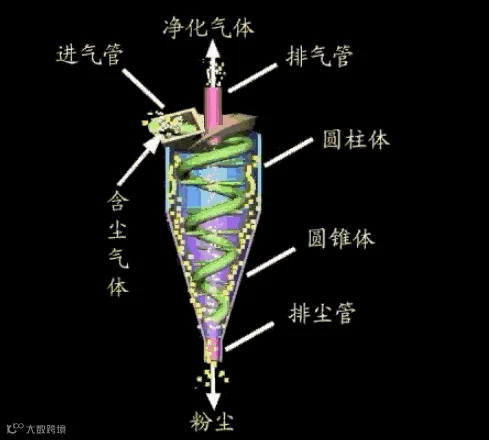

2. 旋风分离器

湿式除尘器

所有湿式除尘器的基本原理都是让液滴和相对较小的尘粒相接触/结合产生容易捕集的较大颗粒。在这个过程中，尘粒通过几种方法长成大的颗粒。

这些方法包括较大的液滴把尘粒结合起来，尘粒吸收水分从而质量（或密度）增加，或者除尘器中较低温度下可凝结性粒子的形成和增大。

按其结构来分有以下几种：

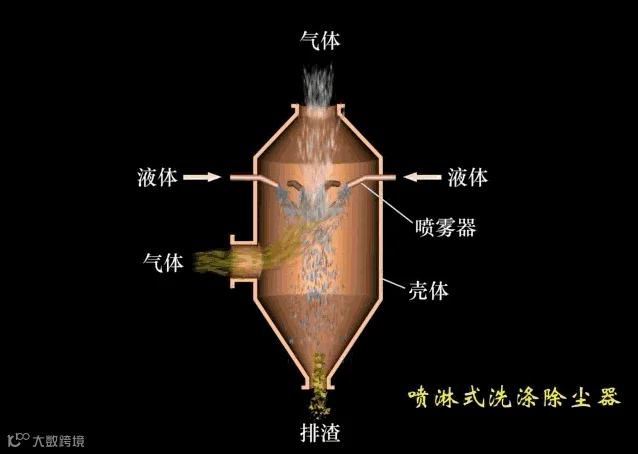

1. 重力喷雾湿式除尘器

重力喷雾湿式除尘器，如喷淋洗涤塔。

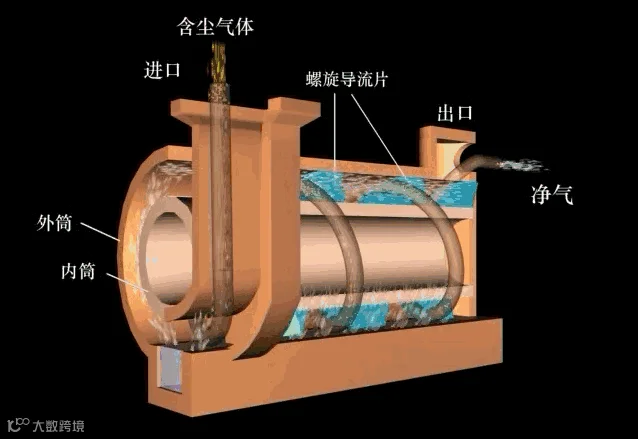

2. 旋风式湿式除尘器

旋风式湿式除尘器，如旋风水膜式除尘器、水膜式除尘器。

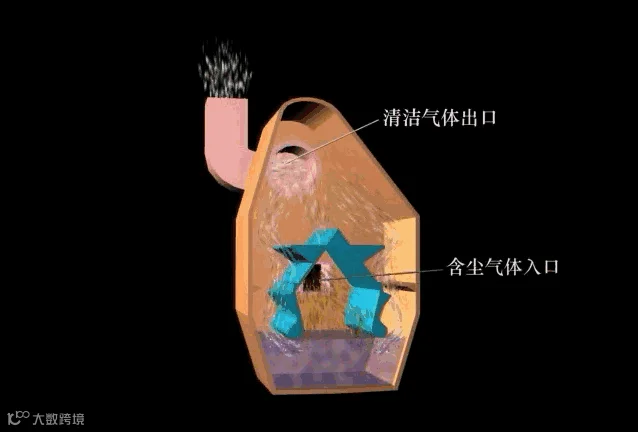

3. 自激式湿式除尘器

自激式湿式除尘器，如冲激式除尘器、水浴式除尘器。

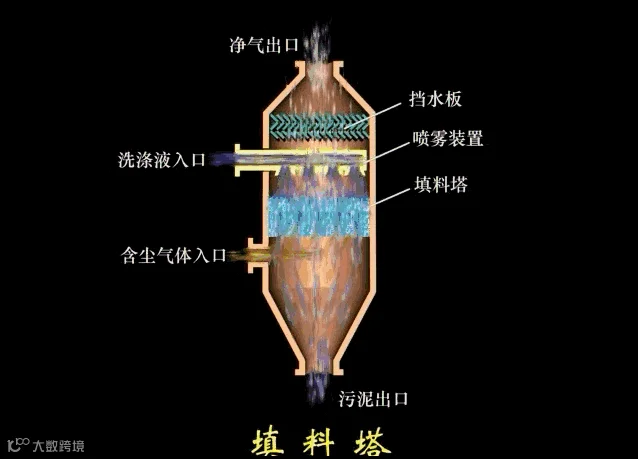

4. 填料式湿式除尘器

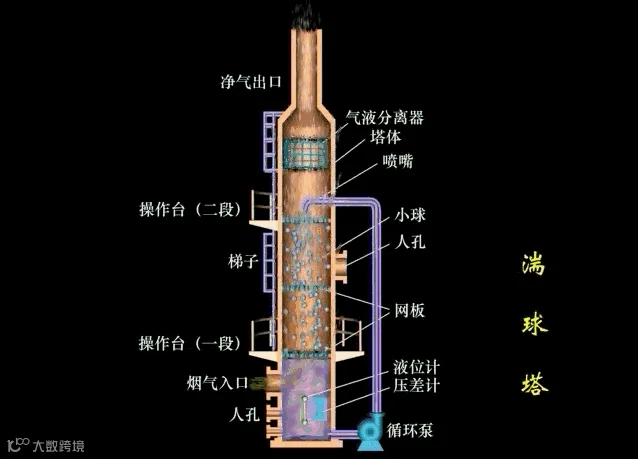

填料式湿式除尘器，如填料塔、湍球塔。

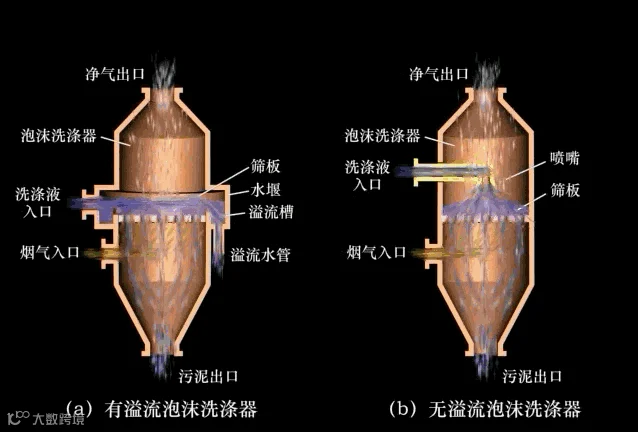

5. 泡沫式湿式除尘器

泡沫式湿式除尘器，如泡沫除尘器、旋流式除尘器漏板塔。

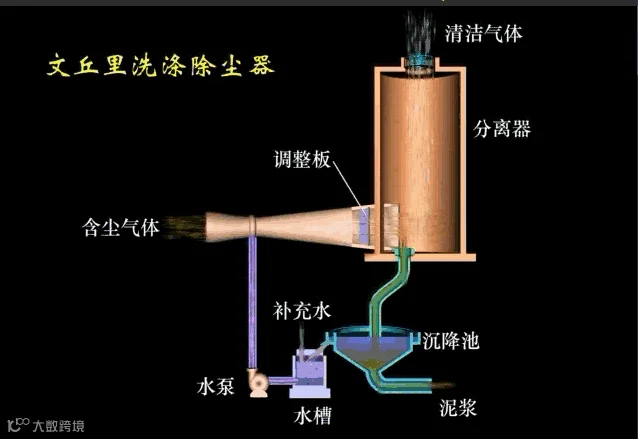

6. 文丘里湿式除尘器

文丘里湿式除尘器，如文丘里除尘器。
