无碱速凝剂现场应用最佳掺量的影响因素

无碱速凝剂的最佳掺量会因多种因素而异，一般来说，液体无碱速凝剂的掺量为水泥质量的6%-9%（按国标要求），粉体无碱速凝剂的掺量为水泥质量的3%-5%（按扣除水分核算）。以下是具体介绍：

1、对于液体无碱速凝剂

掺量范围通常是水泥质量的6%-9%。在这个范围内，能够保证混凝土快速凝结硬化，同时对混凝土的后期强度发展影响较小。如果掺量低于6%，可能无法达到理想的速凝效果，导致混凝土凝结时间过长，影响施工进度和工程质量；而掺量高于9%，虽然速凝效果会更明显，但可能会对混凝土的后期强度产生不利影响，还可能增加混凝土的收缩裂缝等问题。

2、对于粉体无碱速凝剂

一般推荐的掺量为水泥质量的3%-5%。与液体无碱速凝剂相比，粉体速凝剂的掺量相对较低，但具体的掺量也需要根据水泥的品种、性能以及工程的具体要求进行调整。

1、水泥品种和性能

不同类型的水泥，其矿物组成存在差异，对无碱速凝剂的反应也不同。例如，铝酸三钙含量较高的水泥，与无碱速凝剂的反应速度可能较快，所需的速凝剂掺量相对较少；而硅酸三钙含量较高的水泥，反应速度可能相对较慢，需要的速凝剂掺量可能会增加。

2、水泥的标号和强度等级

一般来说，高标号、高强度等级的水泥，其水化反应速度相对较慢，需要更多的无碱速凝剂来加速凝结。反之，低标号的水泥可能需要的速凝剂掺量较少。此外，水泥的新鲜程度也会影响速凝剂的掺量，存放时间较长的水泥，活性可能会有所降低，需要适当增加速凝剂的掺量。

3、骨料的特性

良好的骨料级配可以使混凝土更加密实，减少速凝剂的需求量。如果骨料级配不合理，孔隙较多，需要更多的速凝剂来填充孔隙，以保证混凝土的快速凝结。

较大粒径的骨料比表面积较小，与水泥浆体的接触面积也较小，需要的速凝剂掺量可能相对较少。而较小粒径的骨料则需要更多的速凝剂来保证混凝土的凝结效果。

骨料中的含泥量过高，会吸附部分速凝剂，降低速凝剂的效果，因此需要增加速凝剂的掺量。同时，骨料的含水量也会影响混凝土的水灰比，进而影响速凝剂的掺量。

4、水灰比

水灰比是影响混凝土性能的关键因素之一。水灰比越大，混凝土中的水分越多，水泥浆体的浓度越低，需要的速凝剂掺量就越多，才能达到较好的速凝效果。反之，水灰比越小，水泥浆体的浓度越高，速凝剂的掺量可以适当减少。

5、施工环境温度

在低温条件下，水泥的水化反应速度减慢，无碱速凝剂的作用效果也会受到影响。此时，需要适当增加速凝剂的掺量，以保证混凝土能够快速凝结。

高温会加速水泥的水化反应和无碱速凝剂的反应速度，因此在高温环境下，应适当减少速凝剂的掺量，避免混凝土过快凝结，影响施工操作和混凝土的质量。

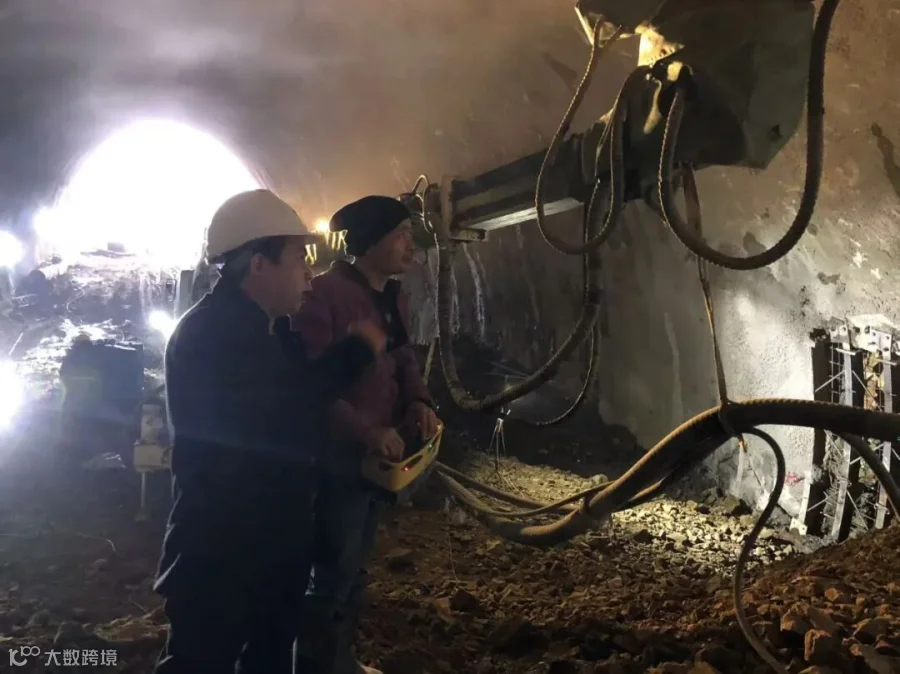

6、施工工艺

不同的喷射方式，如干喷、湿喷等，对无碱速凝剂的掺量要求也不同。湿喷工艺中，混凝土的含水量较高，速凝剂的掺量相对较少；而干喷工艺中，由于混凝土的含水量较低，需要更多的速凝剂来保证混凝土的凝结效果。

喷射压力和距离的大小会影响混凝土的分散程度和与速凝剂的混合效果。如果喷射压力过大或距离过远，混凝土可能会分散不均匀，需要增加速凝剂的掺量来保证混凝土的凝结效果。

7、工程要求

如果工程对混凝土的凝结时间有严格的要求，如需要在较短时间内达到一定的强度，那么需要增加速凝剂的掺量。反之，如果对凝结时间的要求不是很高，可以适当减少速凝剂的掺量。

如果工程对混凝土的后期强度要求较高，在确定无碱速凝剂的掺量时，需要考虑速凝剂对混凝土后期强度的影响。一些无碱速凝剂可能会在一定程度上降低混凝土的后期强度，因此需要在保证速凝效果的前提下，尽量减少速凝剂的掺量。

声明：本文为原创内容请勿搬运，侵权必究！
