与碳化钨粉（WC粉）一样，碳化二钨也是由难熔金属钨与非金属元素碳组成的一种化合物，英文名为tungsten carbide，化学式为W2C，结构为密排六方晶格。由于WC粉末与W2C粉末的晶体结构略有不同，所以二者的物理化学性质和用途也有所区别。注意：WC的晶体结构为简单六方晶格或面心立方晶格。

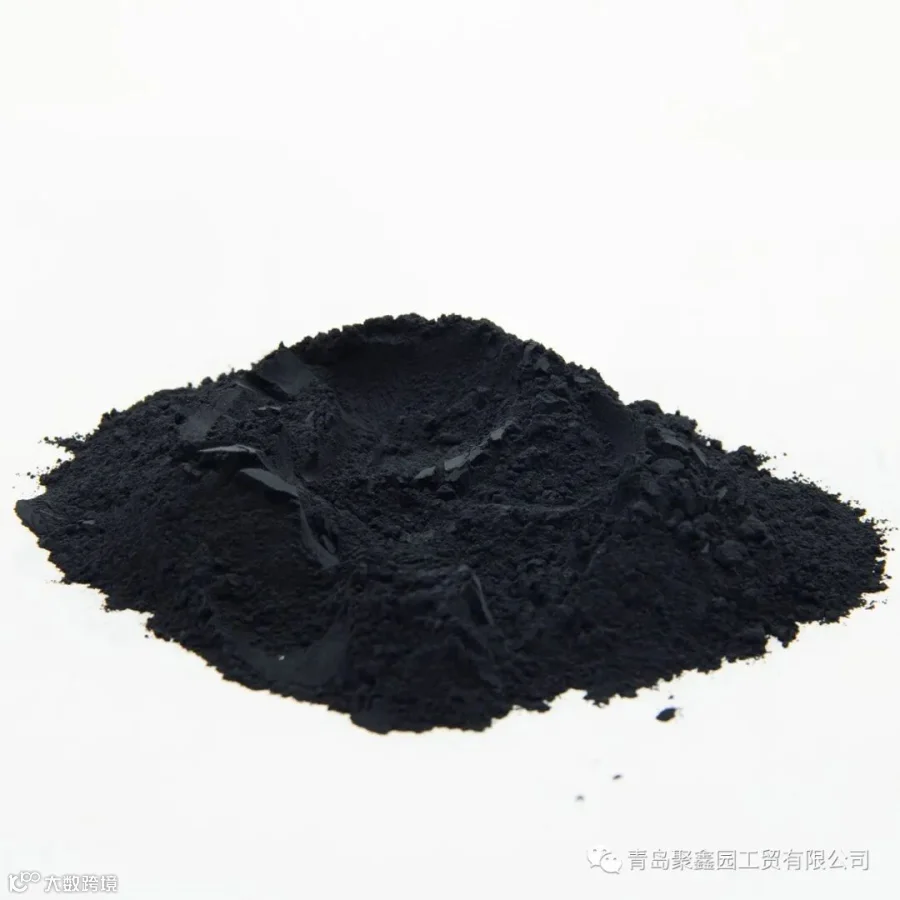

从物理性质上来看，碳化二钨是一种黑色的固体粉末，密度17.15 g/cm3，熔点2860℃，沸点6000℃，具有较高的硬度，良好的耐磨性。
从化学性质上来看，碳化二钨具有优异的耐酸性，一定的还原性和氧化性。
从生产方法上来看，W2C的制备步骤为：以金属钨和碳为原料，将平均粒径为 3～5μm的钨粉与等物质的量的碳黑用球磨机干混，充分混合后，加压成型后放入石墨盘，再在石墨电阻炉或感应电炉中加热至1400～1700℃，最好控制在1550～1650℃。在氢气流中，最初生成 W2C，继续在高温下反应生成WC。
或者首先将六羰基钨在650～1000℃、CO气氛中热分解制得钨粉，然后与一氧化碳于1150℃反应得到WC，温度高于该温度可生成 W2C。
从用途上来看，碳化二钨可以继续高温还原成碳化钨粉末，而碳化钨粉末是硬质合金的主要生产原料。
青岛聚鑫园工贸有限公司
手机：18661708309
电话：0352-84819182
邮箱：zw020913@163.com
地址：青岛市城阳区北万工业园
