如韵CN3302-PFM 升压型双节锂电池充电控制集成电路

CN3302

PFM升压型双节锂电池充电控制集成电路

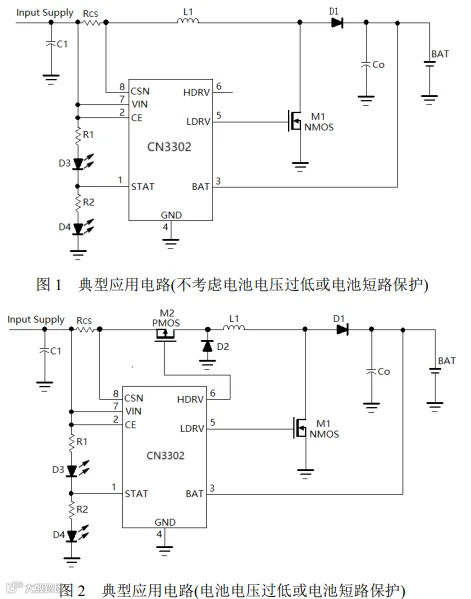

CN3302是一款PFM升压型两节锂电池充电控制集成电路。输入电压范围2.75V到6.5V，内部集成有基准电压源，电感电流检测单元，电池电压检测电路，输出过压保护电路，过温保护单元，电池电压 过低保护单元，控制单元和片外场效应晶体管驱动电路等，非常适合5V输入，为两节锂电池的充电控制 应用，具有外部元件少，功能多，电路简单等优点。

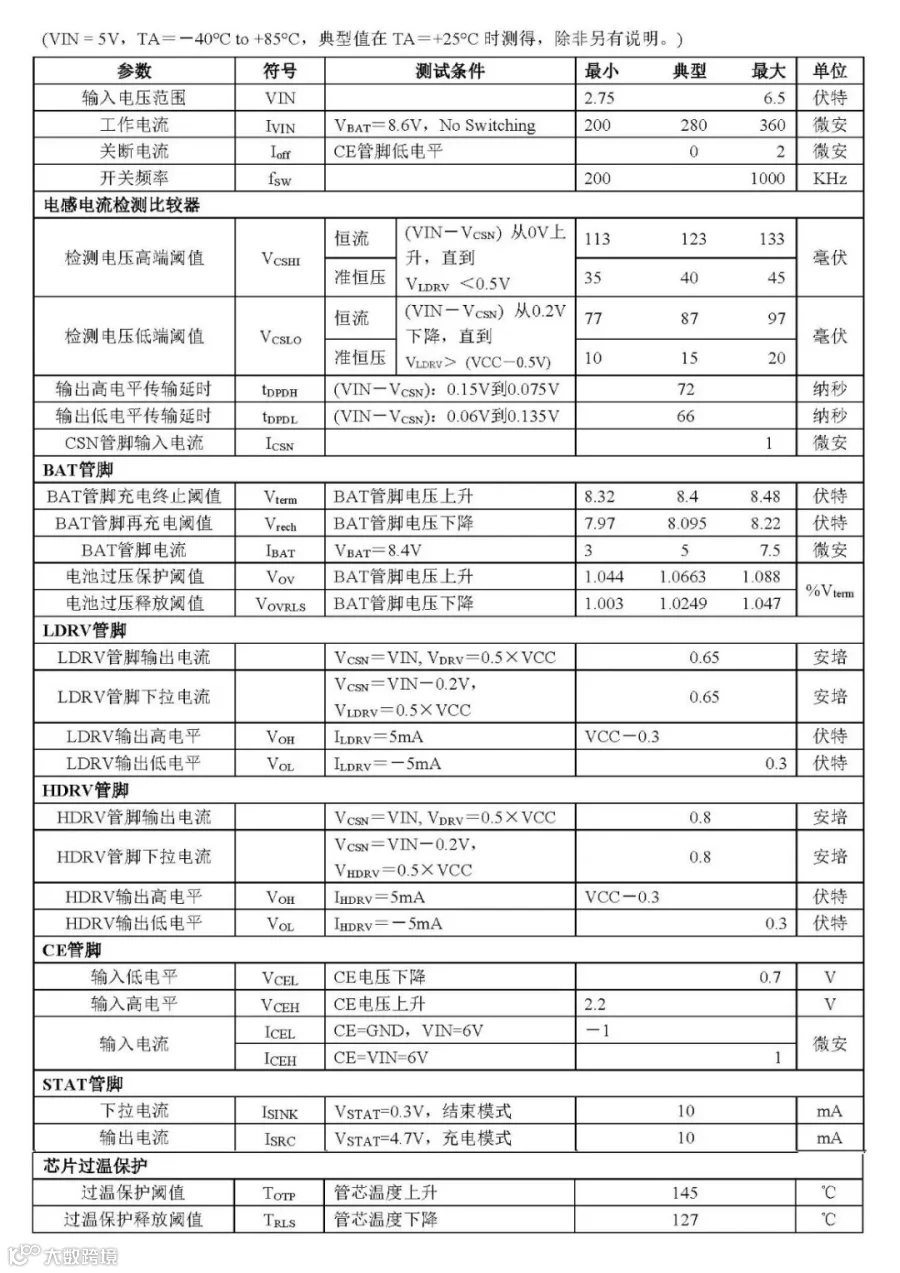

• 输入电压范围：2.75V 到 6.5V

• 工作电流：280微安@VIN=5V

• 输入电源自适应功能、自动再充电功能

• 支持太阳能供电、带电感电流检测、带芯片使能输入端

• 高达1MHz开关频率、高达35W输出功率

• 准恒压充电模式补偿电池内阻和电池连接线 电阻产生的电压损失

• 当电池电压低于输入电压或者电池短路时， 以较小电流充电

• 管芯过温保护、电池端过压保护

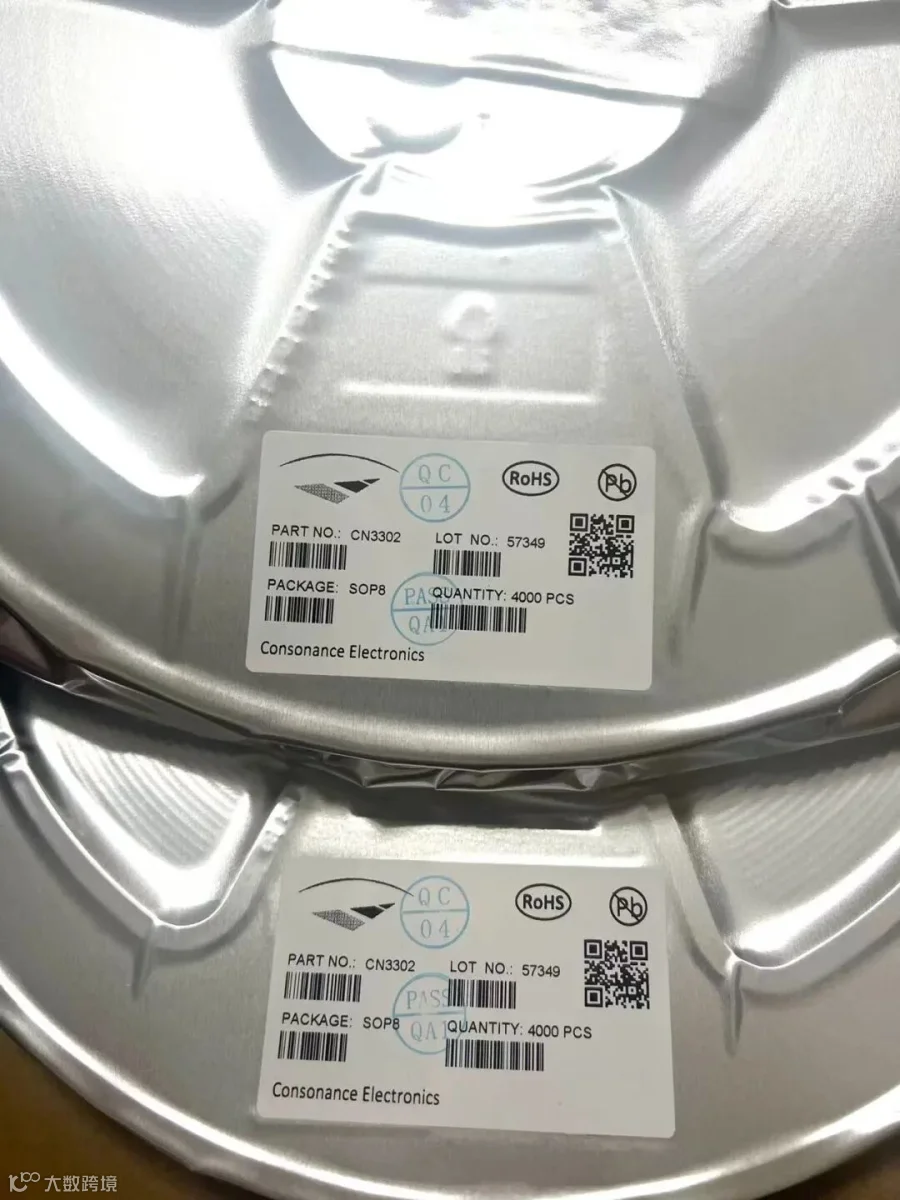

• 状态指示输出、8管脚SOP8封装

• 工作温度范围：－40℃到85℃

•


  产品无铅，满足rohs指令要求，不含卤素




• 双节锂电池充电控制

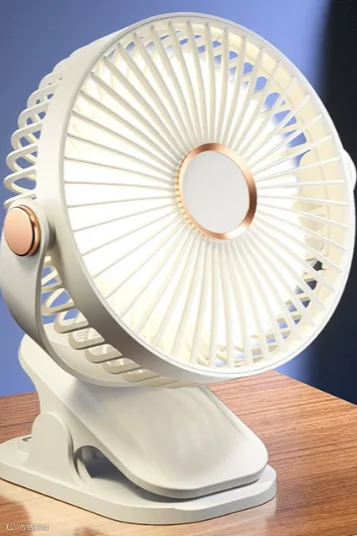

• POS机，电风扇

• 音响

• 独立充电器

良好的 PCB 布线对降低开关损耗和保证稳定的工作非常重要。

• 如果可能的话，尽量使用多层 PCB 布线，以增强抗干扰能力。

•  输入电容的接地端，N 沟道场效应晶体管的源极，输出电容接地端和电池负极要连到 PCB 上同一块 铜皮，然后再返回系统地。此块铜皮要尽量宽，并且与 CN3302 的第 4 管脚分开连接到系统地。

• 为了保证尽可能低的电磁辐射，二极管，N 沟道 MOS 场效应晶体管，电感，输入电容和输出电容 的引线要足够宽，尽量短，连接这些元器件的铜皮的面积要尽量小。

•


  电流检测电阻 RCS 要尽量靠近输入电源和输入电源的滤波电容。
