菉华CL8022
单触控单输出LED 调光IC
概述
Description
CL8022 是一款单通道电容式触摸输入，单路 PWM 输出，用于 LED 灯光开关控制及亮度调节的触摸芯片，灯光无闪屏，性能稳定，高抗干扰。
可应用于触摸调光 LED 台灯，触摸调光 LED 壁灯或其他需要 PWM 输出控制的触摸式产品。
PART 01.
性能特点
工作电压：2.0~5.5V
灯光亮度可根据需要随意调节，选择范围广
PWM 输出频率 31K

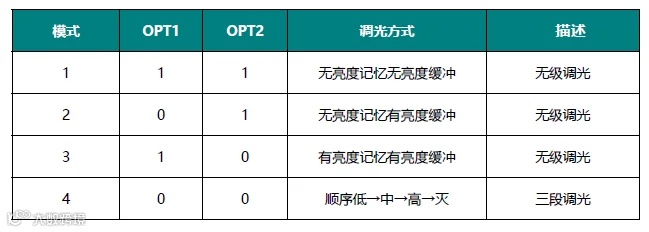

OPT 选项选择四种工作模式
内置软件平滑滤波算法，可有效防止外部噪声干扰而导致的误动作
环境值自适应算法，工作环境发生变化可以自动适应
应用电路简单，外围器件少，加工方便，成本低
抗干扰性能好，ESD 可达 4KV
产品可用于玻璃、陶瓷、塑料、亚克力等介质表面
PART 02.
重要图示参考
典型应用电路原理图
说明：
产品脚位输出可以根据客户的需求作适当更改，请与我们联系。（联系方式在右下方或公众号留言联系）
当介质材料及厚度等差异较大时，可通过调整 CS 电容来调节触摸灵敏度。电容容值越大，灵敏度越高；电容容值越小灵敏度越低。 电容选择范围 22nF ~ 100nF。
还可以加大 C1 电容提升产品的滤波效果。
芯片 1#脚位为悬空不接，如果有特殊应用请提前联系相关技术人员。
上图为标准应用设计参考电路，电源部分用 LDO 器件可以有效去除纹波干扰，降低误触事件。
功能模块
以下为详细功能说明：
模式 1：无亮度记忆无亮度缓冲 LED 触摸无级调光功能如下：
◆ 初始上电时，灯为关灭状态；
◆ 短按触摸（触摸持续时间小于 550ms）时，可实现灯光的亮灭控制。一次短按触摸，灯亮；再一次短按触摸，灯灭；如此循环。 灯光点亮或关灭时，无亮度缓冲，且灯光点亮的初始亮度固定为全亮度的 90%；
◆ 长按触摸（触摸持续时间大于 550ms）时，可实现灯光无级亮度调节。一次长按触摸，灯光亮度逐渐增加，松开时灯光亮度停在松开时刻对应的亮度，若长按时间超过 3 秒钟，则灯光亮度达到最大亮度后不再变化；再一次长按触摸，灯光亮度逐渐降低，松开时灯光亮度停在松开时刻对应的亮度，若长按时间超过 3 秒钟，则灯光亮度达到最小亮度后不再变化；如此循环；
◆ 短按触摸和长按触摸可以在任何时候随意使用，相互之间功能不受干扰和限制。
模式 2：无亮度记忆有亮度缓冲的 LED 触摸无级调光功能：
◆ 是在模式 1 的基础上，在点击触摸开灯和关灯时，通过使灯光由一个较低亮度平滑过渡到开灯初始亮度，在点击触摸关灯时，使灯光由当前亮度平滑降低直至关灭，从而达到亮度平滑变化的视觉缓冲效果，起到保护眼睛和视力的效果。
模式 3：有亮度记忆有亮度缓冲的 LED 触摸无级调光功能：
◆ 此模式是在模式 2 的基础上增加了亮度记忆功能。即在电源不断电的情况下，每次点击触摸关灯时的亮度会被记忆，下次点击触摸开灯时会以此亮度作为初始亮度。在电源掉电的情况下，重新上电后的第一次点击触摸开灯，初始亮度固定为全亮度的 90%。
模式 4：LED 三段触摸调光功能：
◆ 初始上电时，灯为关灭状态；
◆ 每次点击触摸，灯光亮度按低亮度->中亮度->高亮度->灭依次循环变化。

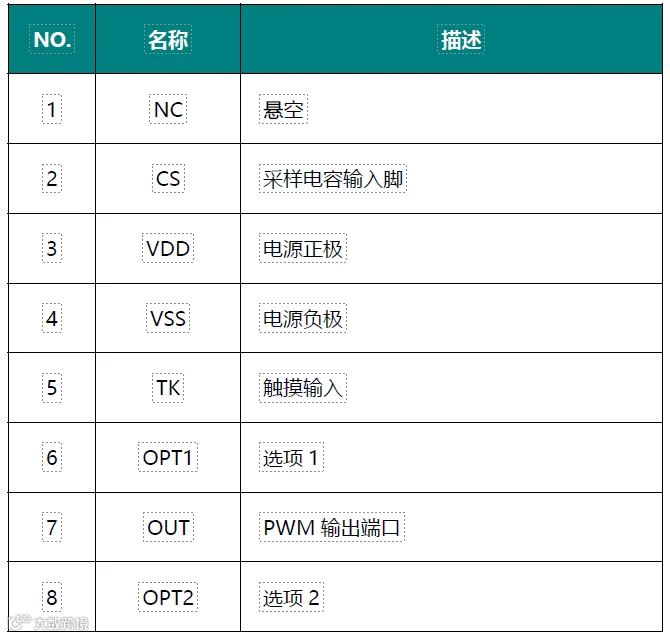

封装及脚位定义
PART 03.
电气特性
绝对最大值

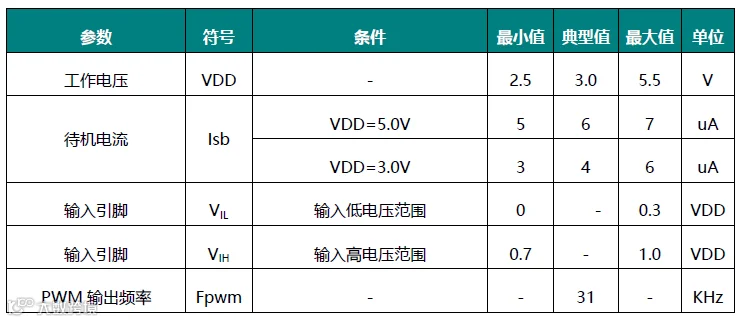

电气参数（OPT1=1, OPT2=1, Cs=22nF，环境温度为 25℃）
PART 04.
