菉华 CJC8909
单便携式音频应用单声道编解码器
带4W D 类音频功率放大器
概述
Description
CJC8909 是一种低功耗、低成本、高性能的音频编解码器，专为便携式数字音频应用而设计。
该芯片集成了完整的接口到一个单声道耳机或功放。由于不需要单独的耳机放大器，对外部组件的要求大大降低。CJC8909 具有先进的片上数字信号处理来处理图示均衡器和3-D 音效增强功能，同时也具备为Microphone 或Line in 输入的自动电平控制功能。
CJC8909 可以作为主机或从机运行，具有各种主时钟频率，包括USB 设备的12MHz 或24MHz，或标准的256fs 频率，如12.288MHz 和24.576MHz。不同的音频采样率（如96kHz, 48kHz,44.1kHz...）可以直接由主时钟产生，而不需要外部锁相环。
CJC8909 可以在电源电压降至1.8V 的情况下工作，数字运算单元可以在电压降至1.5V 的情况下工作以节省功耗，而且所有电源的最大电压为3.3V。芯片的不同部分也可以在软件控制下单独断电。CJC8909 应用了非常小且薄的4x4mm COL 封装，非常适合于手持设备和便携式系统中使用。
PART 01.
性能特点
数字模拟转换器信噪比96分贝（A加权），总谐波失真-87分贝，采样率48千赫，输出电压1.8伏
模数转换器信噪比98分贝（A加权），总谐波失真-86分贝，采样率48千赫，供电电压1.8伏
可编程自动增益控制/噪声门
片上耳机驱动器
- 总谐波失真：-79.5分贝，信噪比：96分贝，电压：1.8伏
低功耗
- -7毫瓦立体声播放（1.8伏电源供电）
- -13毫瓦记录与回放（1.8伏供电）
低供电电压
模拟电压：1.8V至3.3V
数字核心：1.5V至3.3V
- -数字输入/输出：1.8伏至3.3伏
```256fs / 384fs 或 USB 主时钟速率：12MHz，24MHz```
4W @ 4欧姆 5.5V D类单声道输出
D类输出 总谐波失真加噪声 0.04% 1瓦 @ 4欧姆 5伏
D类动态范围90分贝 1瓦@4欧姆 5伏
D类信噪比 -83dB 有效值电压=1V，增益=22.6dB@4欧姆 5V
D类输出噪声ADC感知与数字调制以提升信噪比
```流行与点击抑制```
音频采样率：8kHz、11.025kHz、16kHz、22.05kHz、24kHz、32kHz、44.1kHz、48kHz，88.2千赫、96千赫频率由主时钟内部生成
4x4毫米COL封装
PART 02.
重要图示参考

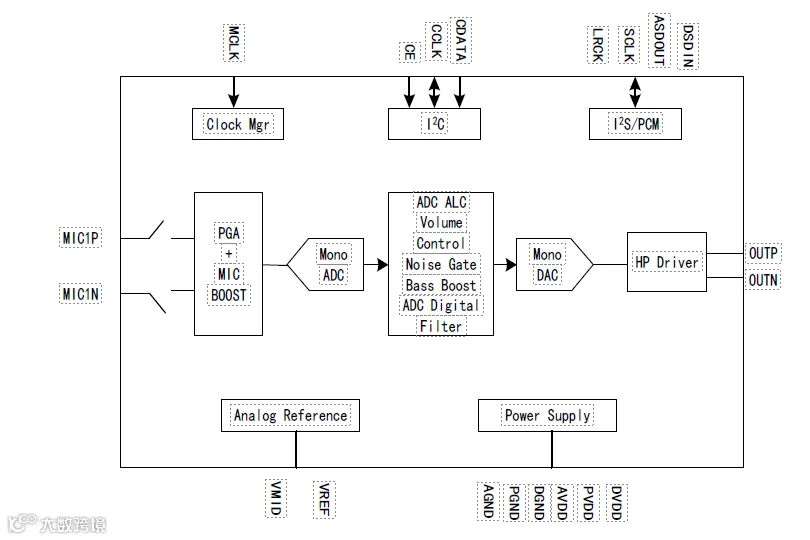

典型应用电路原理图

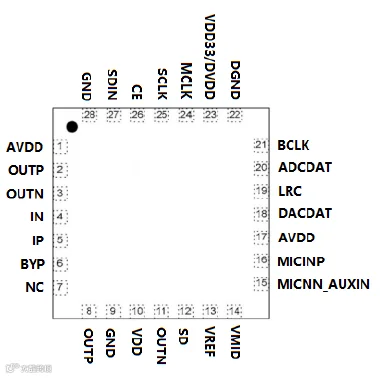

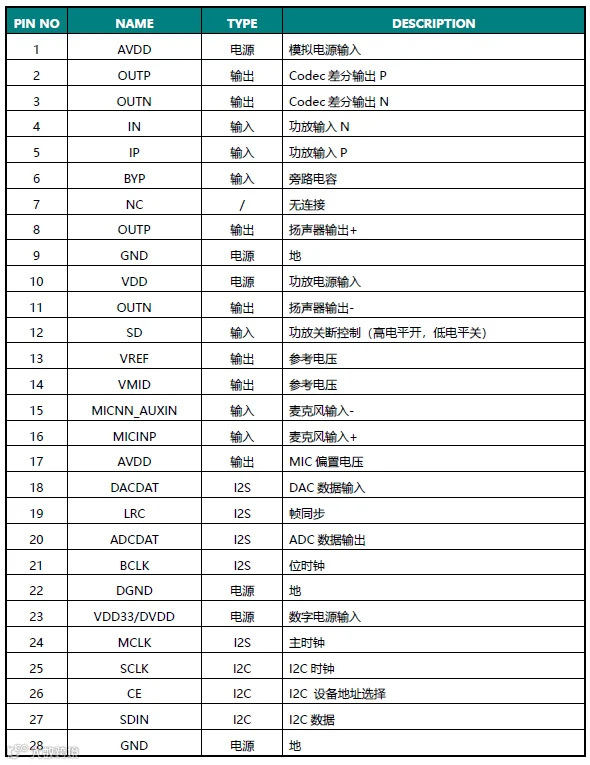

封装及脚位定义
CJC8909_QFN4x4-28
PART 03.

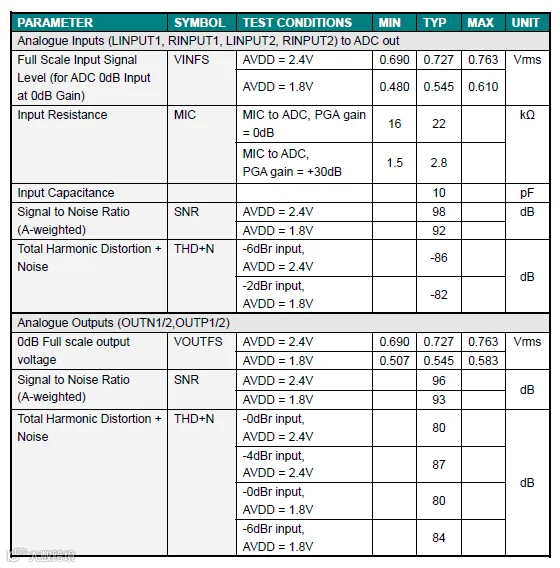

电气特性
Test Conditions
DVDD = AVDD =1.8V , TA = +25℃, 1kHz signal, fs = 48kHz, PGA gain = 0dB, 24-bit audio data unless otherwise stated.
PART 04.
代理授权
