菉华CT8233LF
电容式单按键触摸检测 IC
概述
Description
CT8233LF 是一款电容式单按键触摸检测及接近感应控制芯片。采用 CMOS 工艺制造，内建稳压和 去抖动电路，高可靠性，专为取代传统按键开关而设计。超低功耗与宽工作电压特性，广泛应用于 TWS 及 DC 应用上，实现产品智能化。
PART 01.
性能特点
工作电压：2.4V~5.5V
工作电流：低功耗模式下典型值仅 1.5uA，快速模式下 3.5uA(@VDD=3.0V 且无负载)
在电源稳定后 0.5s 内完成上电初始化，此期间所有功能都被禁止
快速模式下响应时间约 45ms，低功耗模式下最大响应时间约 160ms(@VDD=3.0V)
自动校准功能：刚上电的 8s 内约每 1s 刷新参考值，在此 8s 内有触摸按键或 8s 后仍无触摸按键，则 重新校准周期切换为 4s
提供最长触摸按键输出时间约 16s（±25% @VDD=3.0V）
提供外部脚位输出模式选择：直接输出或锁存输出，高电平输出有效或低电平输出有效
内建稳压电路提供稳定的电压给触摸检测电路使用
内建去抖动电路可有效防止外部噪声干扰而导致的误动作
可由外部电容调整灵敏度
可用于玻璃、陶瓷、塑料、亚克力等介质表面
PART 02.
重要图示参考

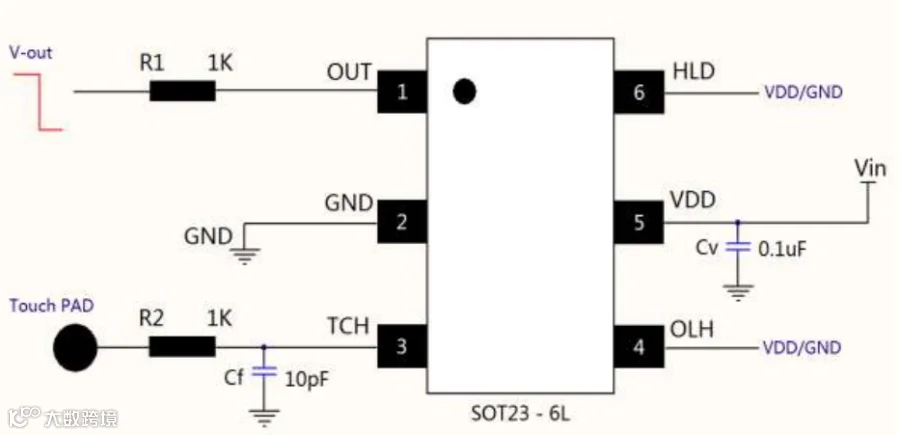

典型应用电路原理图

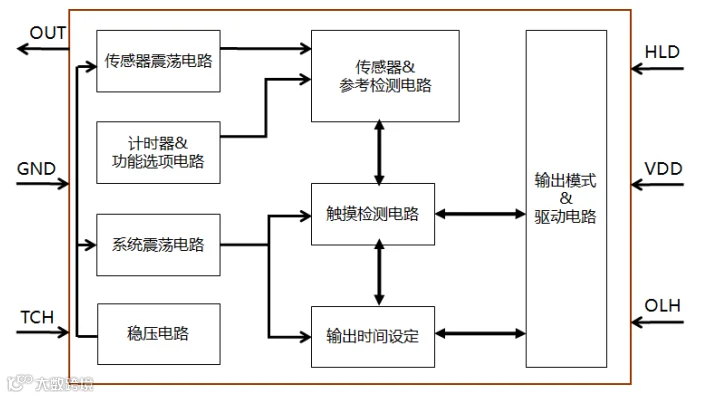

功能模块

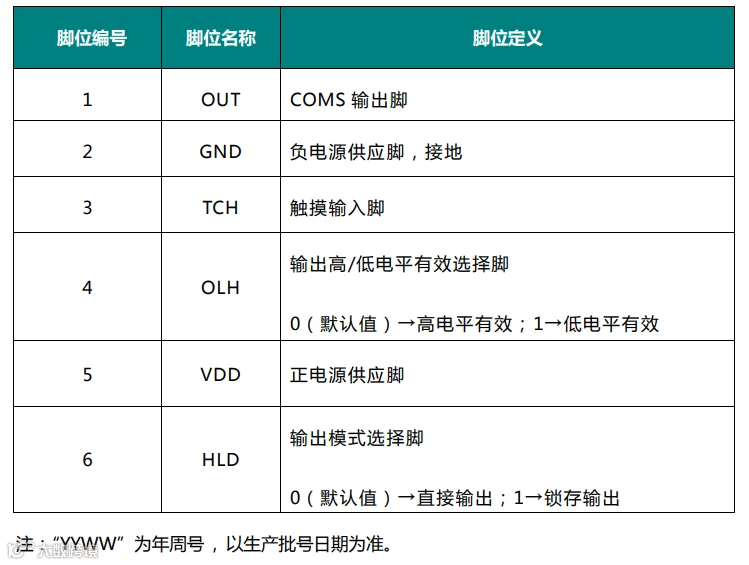

封装及脚位定义
PART 03.

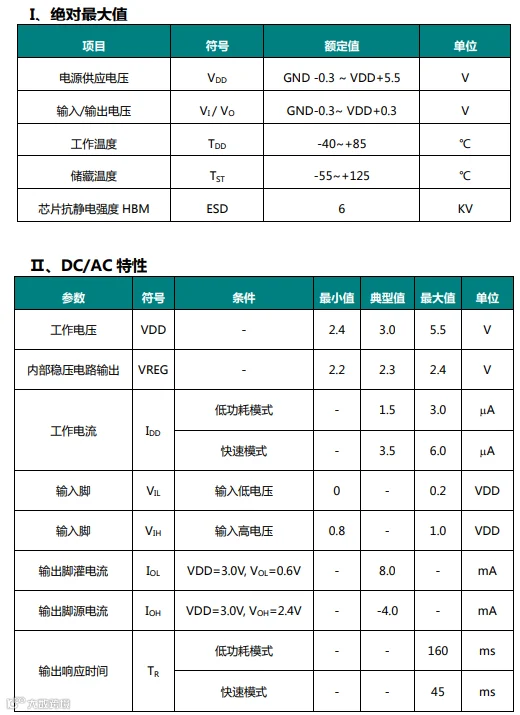

电气特性
（所有电压以 GND 为参考，测试条件为室温=25℃）
PART 04.

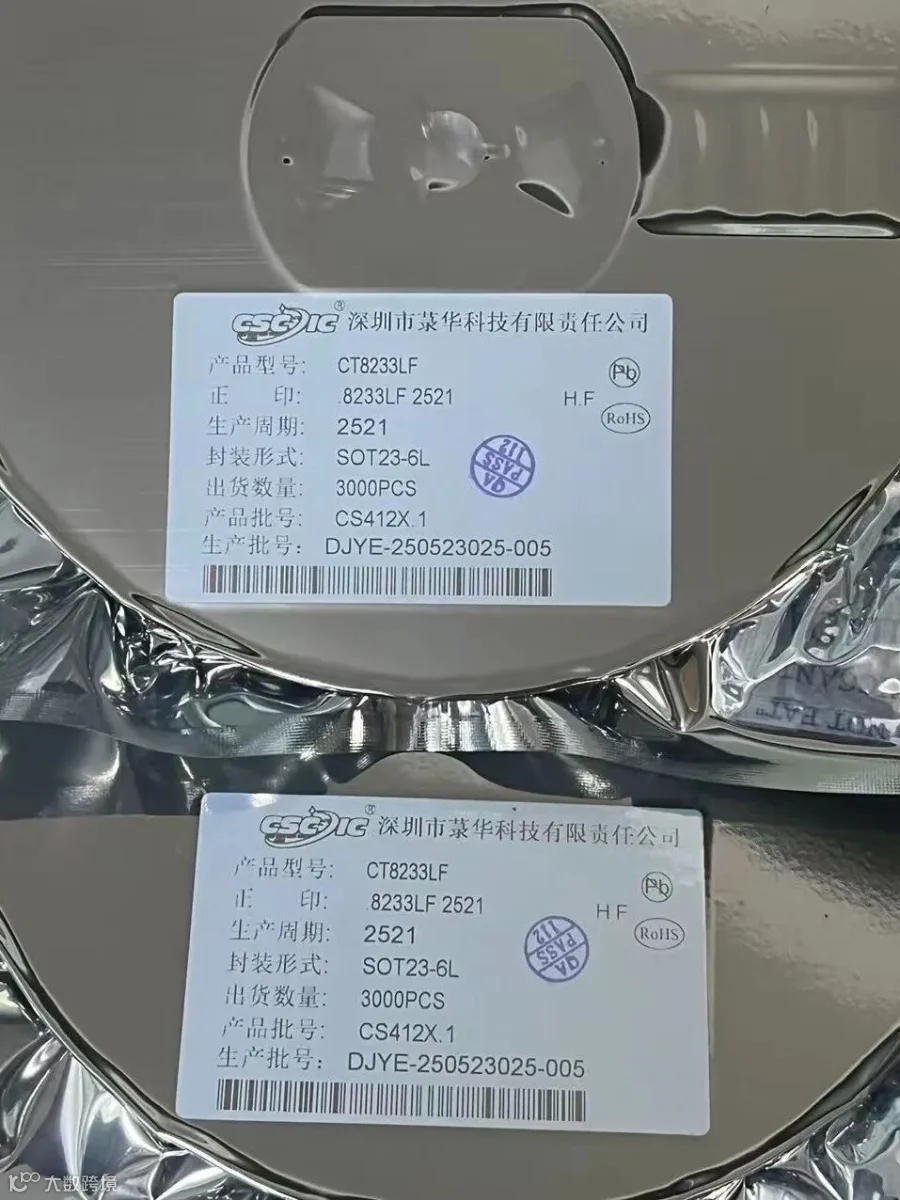

代理授权及产品图
