赛芯微XB8606AJ
单节锂离子/聚合物电池保护集成电路
概述
Description
XB8606AJ系列产品是锂/聚合物电池保护的高集成度解决方案。XB8606AJ包含先进的功率MOSFET、高精度电压检测电路和延迟电路。XB8606AJ采用SOP8封装，仅需一个外部组件，使其成为电池组有限空间的理想解决方案。XB8606AJ具有电池应用中所需的所有保护功能，包括过充电、过放电、过电流和负载短路保护等。准确的过充电检测电压确保了安全和充分利用充电。低待机电流在存储时从电池中消耗的电流很小。该设备不仅适用于数字手机，也适用于任何其他需要长期电池寿命的锂离子和锂聚合物电池供电的信息设备。
PART 01.
性能特点
电池单元反向连接的保护
集成等效于19.5mΩRSS（ON）的先进功率MOSFET
SOP8包装
只需要一个外部电容器
超温保护
过充电电流保护
两步过电流检测：
-过放电电流
-负载短路
充电器检测功能
0V电池充电功能
-延迟时间在内部生成
高精度电压检测
低电流消耗
-工作模式：典型值3.9μA。
-断电模式：典型值2.2μA。
符合RoHS标准，无铅
PART 02.
产品应用
单体锂离子电池组
锂聚合物电池组
PART 03.
重要图示参考
典型应用电路原理图

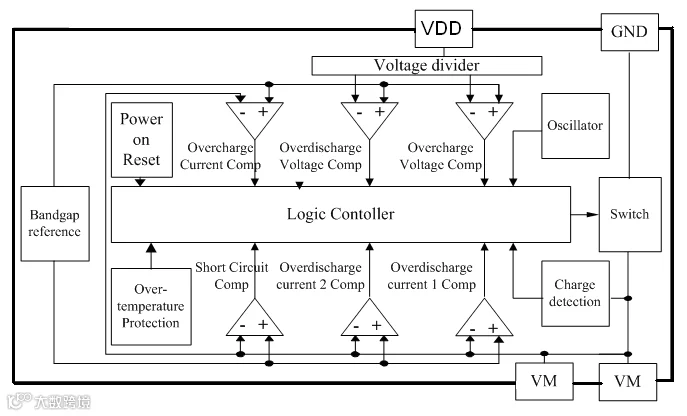

功能模块

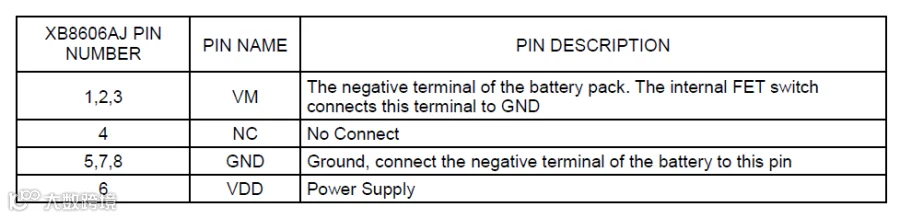

封装及脚位定义
PART 04.

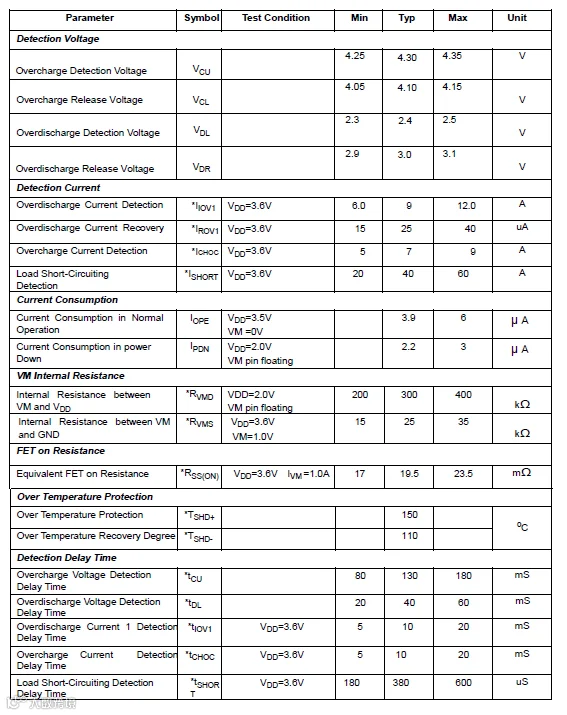

电气特性
除非另有规定，否则正常类型中出现的典型值和限值适用于TA=25℃
