赛芯微XB4908AJL
单芯锂离子/聚合物电池保护集成电路
概述
Description
XB4908AJL产品是一款锂离子/聚合物电池保护的高集成解决方案。XB4908AJL内置先进功率MOSFET、高精度电压检测电路及延时电路。该产品采用超小型ESN4封装，元件结构精简，是电池组有限空间内的理想解决方案。XB4908AJL具备电池应用所需的全部保护功能，包括过充、过放、过流及负载短路保护等。其精准的过充检测电压可确保充电过程安全且充分利用。低待机电流设计使电池在存储时消耗极少电量。该设备不仅适用于数字蜂窝手机，还适用于任何其他需要长时间电池续航的锂离子电池和锂聚合物电池供电的信息设备。
PART 01.
性能特点
充集成式高级功率MOSFET，具有相当于15.5毫欧导通电阻（RSS(ON)）
超小型ESN4封装
仅需一个外部电容器
过温保护
过充电流保护
两级过流检测
过放电电流
- 加载短路
低功耗
工作模式：典型值3.9微安。
- 休眠模式：典型功耗2.2微安。
充电器检测功能
0伏电池充电功能
延迟时间由内部生成
高精度电压检测
过度放电自恢复
符合RoHS标准，无铅（Pb）
静电放电人体模式：2千伏
PART 02.
产品应用
单体锂离子电池组
锂聚合物电池组
PART 03.
重要图示参考
典型应用电路原理图

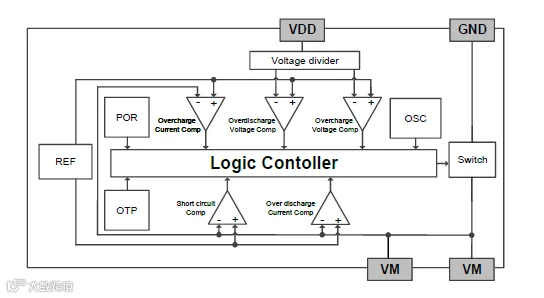

功能模块
封装及脚位定义
PART 04.

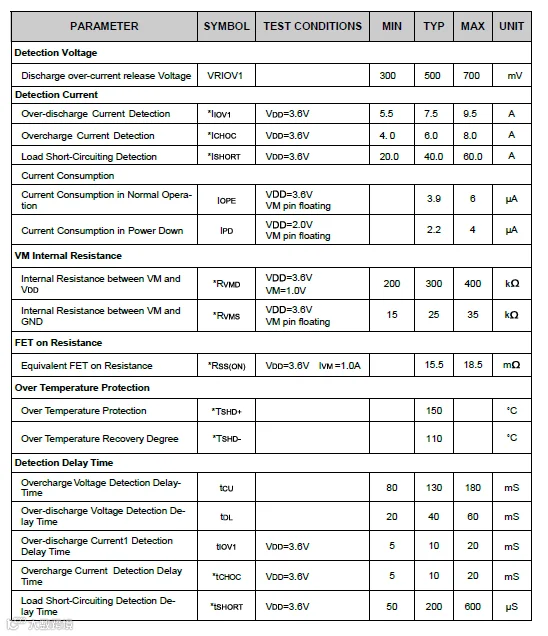

电气特性
