赛芯微XC3101
高输入电压线性锂离子电池充电器
概述
Description
XC3101是单节锂离子电池的完整恒流恒压线性充电器。其SOP包和低外部组件数量使XC3101非常适合便携式应用。此外，XC3101是专门为在USB电源规格范围内工作而设计的。由于内部MOSFET架构，不需要外部感测电阻器，也不需要阻断二极管。充电电压固定在4.2V，充电电流可以用单个电阻器从外部编程。当达到最终浮动电压后充电电流降至编程值的1/10时，XC3101会自动终止充电循环。当输入电源（壁式适配器或USB电源）被移除时，XC3101会自动进入低电流状态，将电池耗尽电流降至2uA以下。XC3101可以进入关机模式，将电源电流降低到50uA。欠压锁定、自动充电和两个状态引脚，用于指示充电和充电终止。
PART 01.
性能特点
VCC引脚的30V隔离输入电压可编程充电电流高达1000mA，不需要MOSFET、感测电阻器或阻断二极管。
单节锂离子电池SOP封装中的完整线性充电器直接从USB端口对单节锂电池充电。
预设4.2V充电电压，具有±1%精度的充电电流监测器输出，用于气体测量自动充电充电状态对输出，无电池和故障状态显示CC/10充电终止50uA电源电流，关机2.9V涓流充电阈值软启动限制浪涌电流ESD HBM 2KV。
SOP8-PP封装中提供
PART 02.
产品应用
手机、PDA、MP3/MP4播放器
电子香烟
蓝牙
GPS应用
PART 03.
重要图示参考

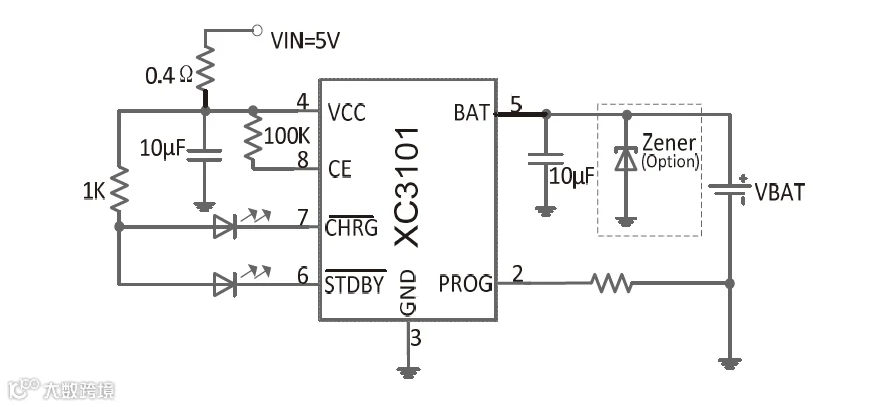

典型应用电路原理图

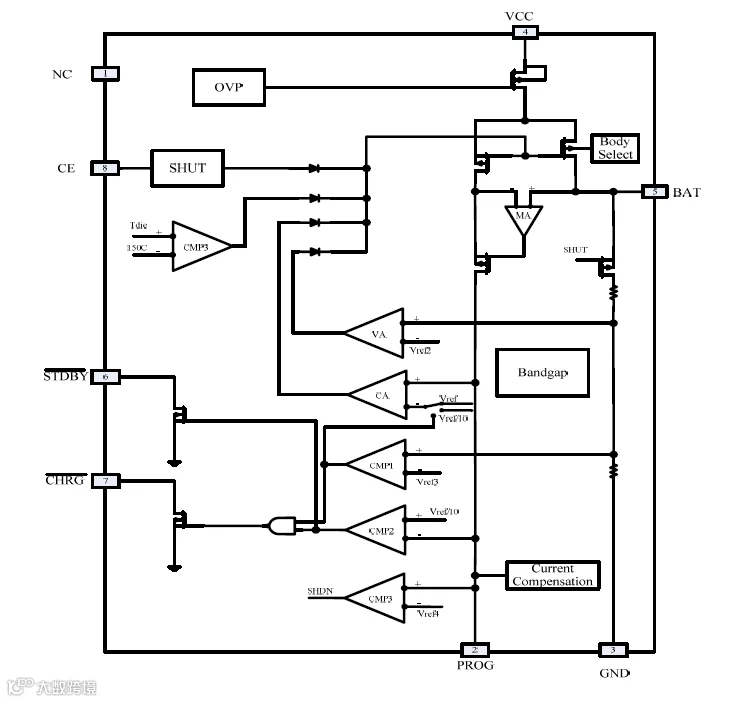

功能模块

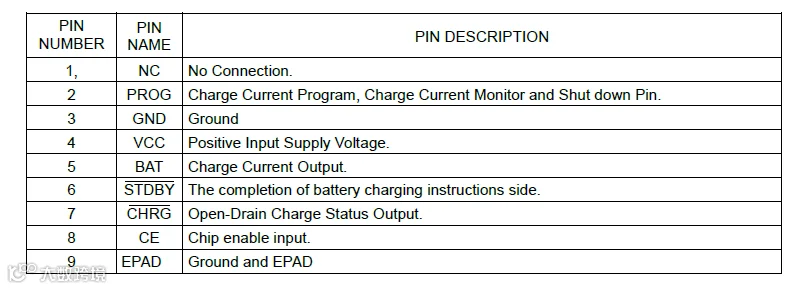

封装及脚位定义
PART 04.

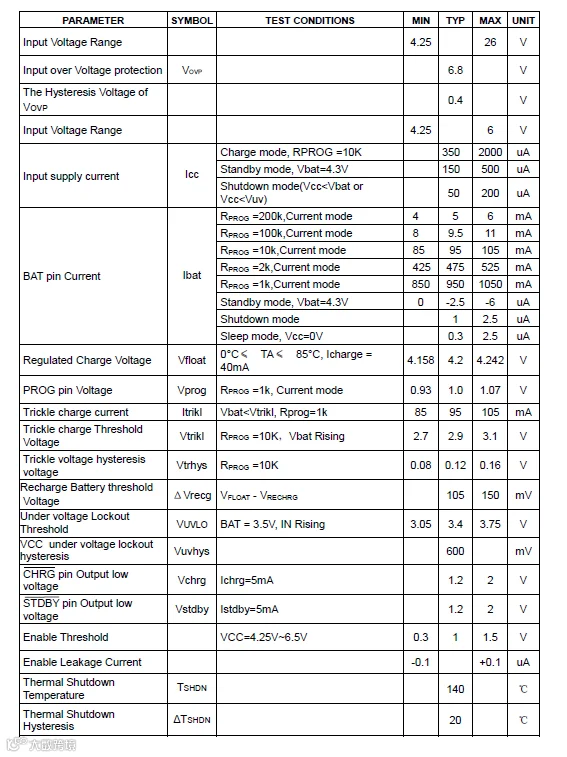

电气特性
