赛芯微XC5101
1A线性锂离子电池充电器
概述
Description
XC5101是一款用于单节锂离子电池的完整恒流恒压线性充电器。其SOP包和低外部组件数量使XC5101非常适合便携式应用。 此外，XC5101专为在USB电源规格范围内工作而设计。由于内部MOSFET架构，不需要外部感测电阻器，也不需要阻断二极管。热反馈调节充电电流，以在高功率操作或高环境温度期间限制管芯温度。充电电压固定在4.21V，充电电流可以用单个电阻器从外部编程。当达到最终浮动电压后，充电电流降至编程值的十分之一时，XC5101会自动终止充电循环。
当输入电源（壁式适配器或USB电源）被移除时，XC5101会自动进入低电流状态，将电池耗尽电流降至2uA以下。XC5101可以进入关机模式，将电源电流降低到50uA。其他功能包括电池温度监测器、欠压锁定、自动充电和两个状态引脚，用于指示充电和充电终止。
PART 01.
性能特点
可编程充电电流高达1000mA，无需MOSFET、感测电阻器或阻断二极管
SSOP包装中的完整线性充电器，用于单节锂离子电池恒流/恒压运行，具有热调节功能，可最大限度地提高充电率，无过热风险。直接从USB端口对单节锂电池进行充电。预设4.21V充电电压，精度为±1%的充电电流监测器输出，用于气体测量自动充电充电状态对输出，无电池和故障状态显示C/10充电终止50uA电源电流，关机2.9V涓流充电阈值软启动限制浪涌电流。SOP8-PP包装中提供ESD HBM
8KV电池温度监测功能
PART 02.
产品应用
手机、PDA、MP3/MP4播放器
充电座
蓝牙、GPS应用
PART 03.
重要图示参考
典型应用电路原理图

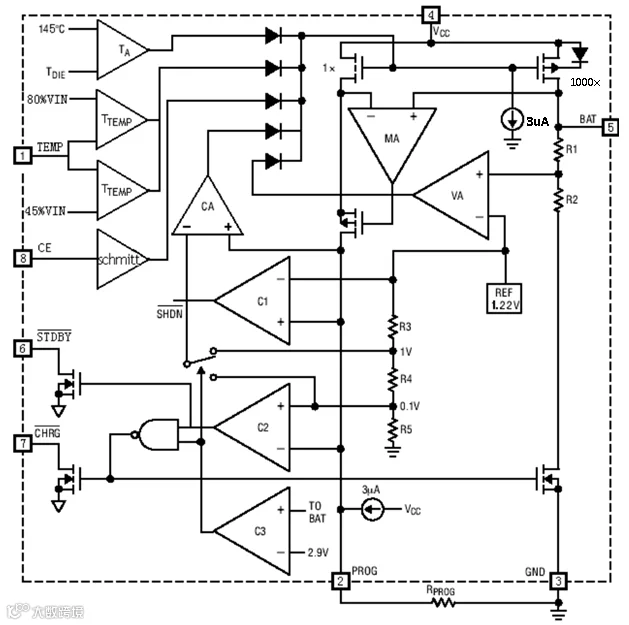

功能模块

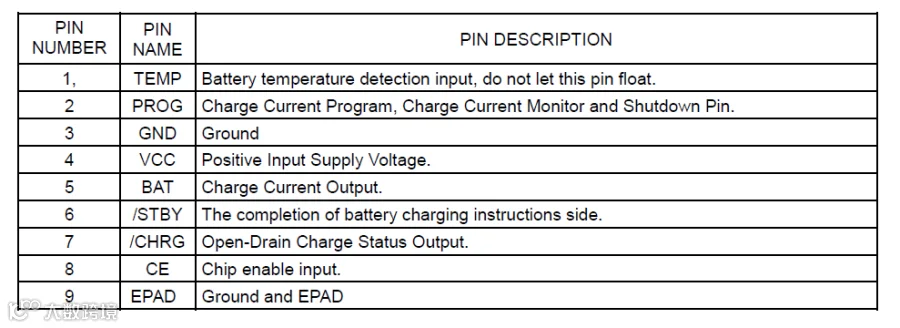

封装及脚位定义
PART 04.

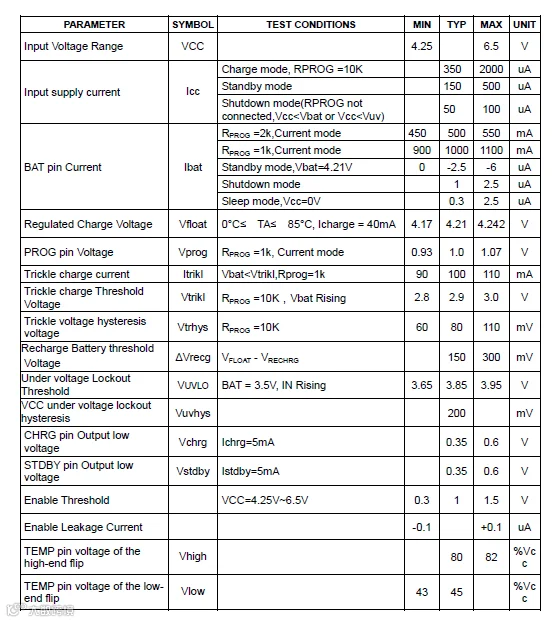

电气特性
（VCC=5.0V，Vbat=3.5V，TA=25C除非另有规定）
