赛芯微XC5011
1毫安至200毫安线性锂离子电池充电器
概述
Description
XC5011是一款用于单节锂离子电池的完整恒流恒压线性充电器。其SOT封装和低外部元件数量使XC5011非常适合便携式应用。此外，XC5011专为在USB电源规格范围内工作而设计。由于内部MOSFET架构，不需要外部感测电阻器，也不需要阻断二极管。热反馈调节充电电流，以在高功率操作或高环境温度期间限制管芯温度。充电电压固定在4.2V，充电电流可以用单个电阻器从外部编程。当达到最终浮动电压后，充电电流降至编程值的十分之一时，XC5011会自动终止充电循环。
PART 01.
性能特点
可编程充电电流高达200mA无需MOSFET、感测电阻器或阻断二极管，SOT封装中的完整线性充电器适用于单节锂离子电池恒流/恒压运行，具有热调节功能，可最大限度地提高充电率，无过热风险。
单节锂电池直接从USB端口预设4.2V充电电压，具有±1%精度的充电电流监测器输出，用于气体测量自动充电C/10充电终止50uA电源电流关断2.9V涓流充电阈值软启动限制浪涌电流ESD HBM 8KV
SOT23-5封装中可用
PART 02.
产品应用
可穿戴设备
小容量电池充电器应用
蓝牙、GPS应用
PART 03.
重要图示参考

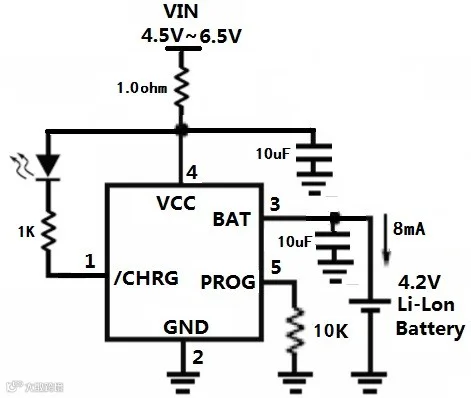

典型应用电路原理图

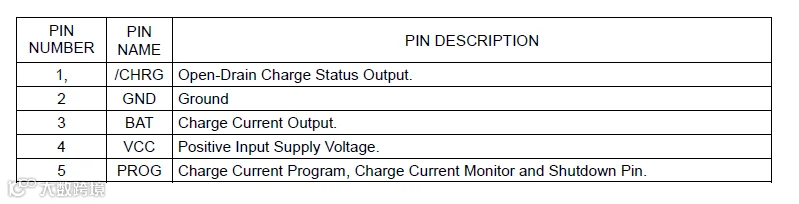

封装及脚位定义
PART 04.

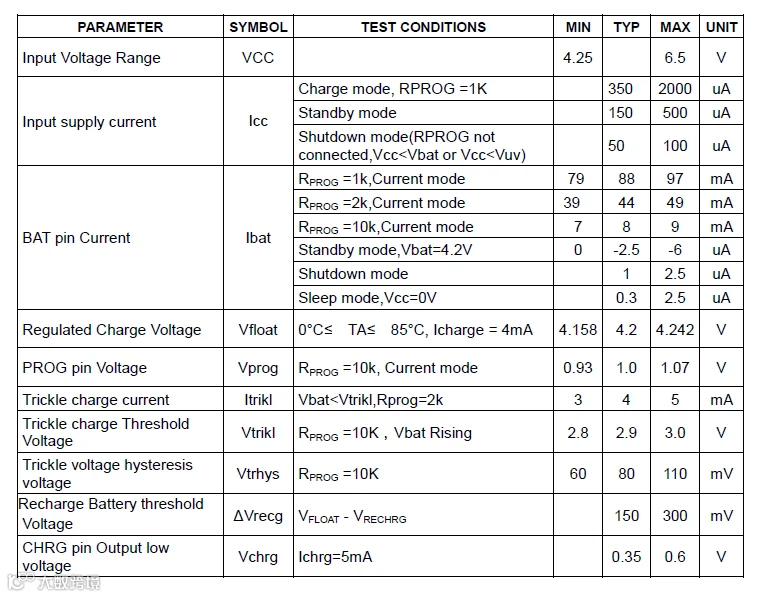

电气特性
（VCC=5.0V，Vbat=3.5V，TA=25C除非另有规定）
