芯联 CL6807
耐压35V 内置MOS 管1A 大功率LED 驱动器
概述
Description
CL6807是一款高侧电流感应的高亮度LED驱动控制器，设计运用于高效驱动由高于LED正向导通电压的电源供电的单个或多个串联LED。该装置的运作是在6V到35V之间，提供了一个外部可调的高达1A的输出电流。根据电力供应的电压和外部元件，可以提供高达25瓦的输出功率。
CL6807包括输出开关和一个高侧的输出电流传感电路, 可利用外部电阻器来设定的平均输出电流或由精心设计的直流电压或PWM信号来加载ADJ脚来调节输出电流。在ADJ脚上加低于0.5V的电压将关断输出电流和开关动作，使该芯片进入低功耗待机状态。CL6807的封装为SOT-89-5L。
PART 01.
性能特点
极少的外围器件数
宽输入电压范围：6V至35V
高达1A的输出电流
开关控制及亮度的直流电压控制和PWM控制由单脚实现
输出电流准确性可达±5％
内建的LED开路保护
高达95％的效率
高侧电流感应
迟滞控制，无需补偿
应用
LED替换低压卤素灯应用
汽车照明
低压照明工业
LED后备照明
发亮标志
紧急照明系统
液晶电视背光
PART 02.
重要图示参考
典型应用电路框图
结构框图
封装及脚位定义
PART 03.

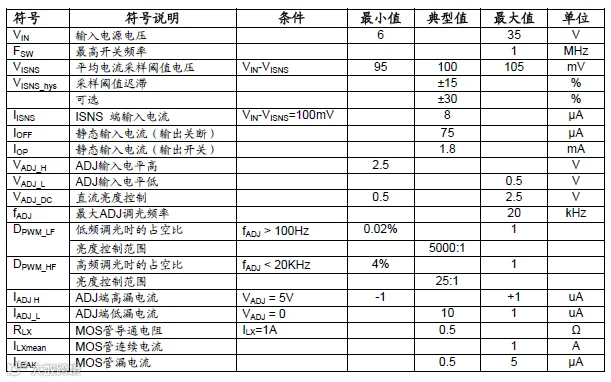

电气特性
