Shenzhen Jinhanyu Electronics Co., Ltd
菉华CJC4354
24位192千赫立体声数模转换器
3W AB类音频功率放大器
概述
Description
CJC4354是一款专为便携式多媒体应用设计的高保真立体声数字模拟转换器（DAC），同时支持单声道输出桥接式音频功率放大器，能向4Ω负载持续输出3W平均功率在5V电源供电下，总谐波失真（THD）低于10%。CJC4354是一款完整的立体声数字-模拟输出系统，包括插值、多位数模转换及模拟输出采用16引脚封装的滤波器。
为节省便携式应用的功耗，CJC4354采用微功耗关断模式（典型静态电流IQ=10µA）当VDD施加到SHUTDOWN引脚时被激活。Boomer音频功率放大器是专为提供高功率、高保真音频输出而设计。它们几乎无需外部设备组件可在2.0V至6.5V的低电压范围内工作。由于CJC4354不支持若需输出耦合电容、自举电容或阻尼网络，则该方案尤为适用低功耗便携系统，要求体积和重量最小化。
CJC4354支持所有主要的音频数据接口格式，各个设备的不同之处仅在于支持的接口格式。该设备包括数字插值、三阶多位Δ∑数模转换、数字去加重、模拟滤波。CJC4354是提供（-40°C至+85°C）级16针QFN封装。
PART 01.
性能特点
DAC信噪比96dB（“A”加权）
THD–87dB
建筑
– 滤波线路电平输出
VCC/2共模
支持高达192 kHz的采样率
24-位I²S输入
小型16针QFN封装
10%THD+N时的PO，1kHz
LD：4Ω负载3W（典型值）
停机电流10µA（典型值）
VDD电源电压范围2.0V至6.5V
应用
手持游戏
移动多媒体
DVD播放器
数字电视
PART 02.
重要图示参考

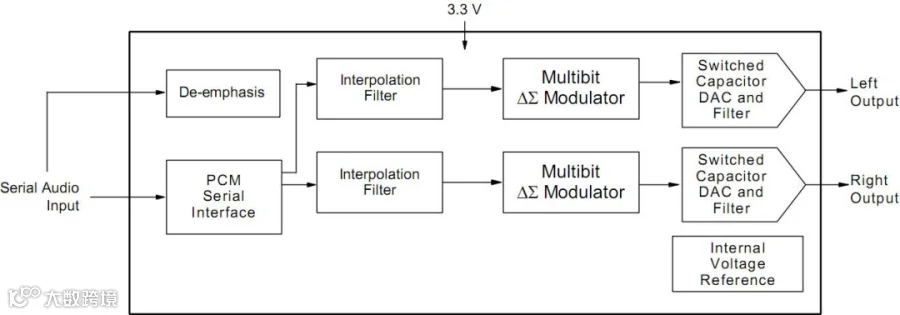

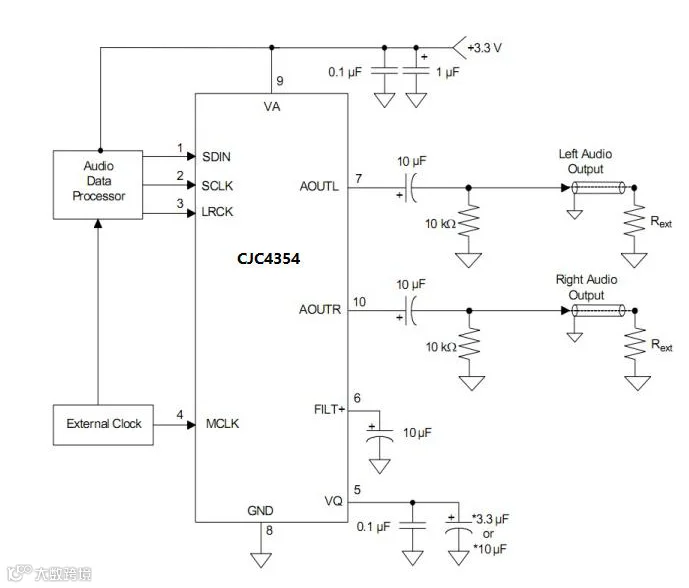

典型应用电路框图
绝对最大额定值系统设计

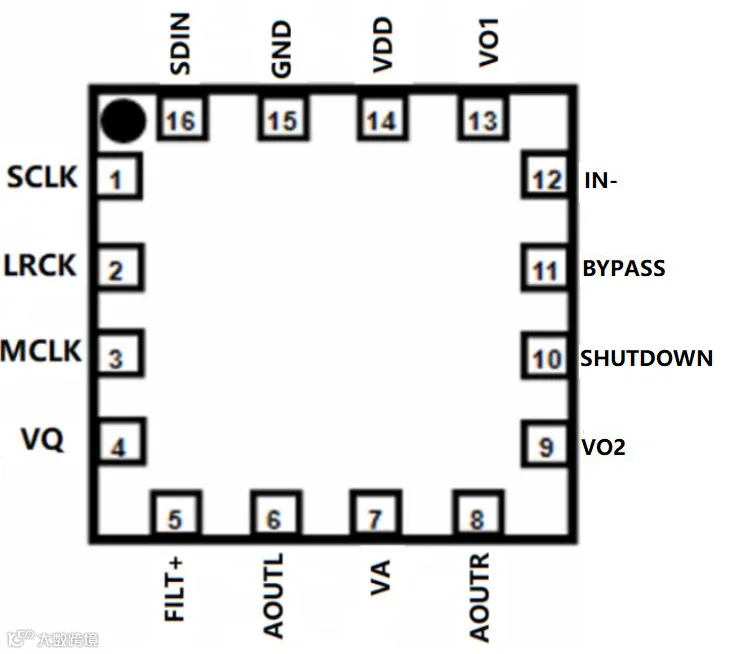

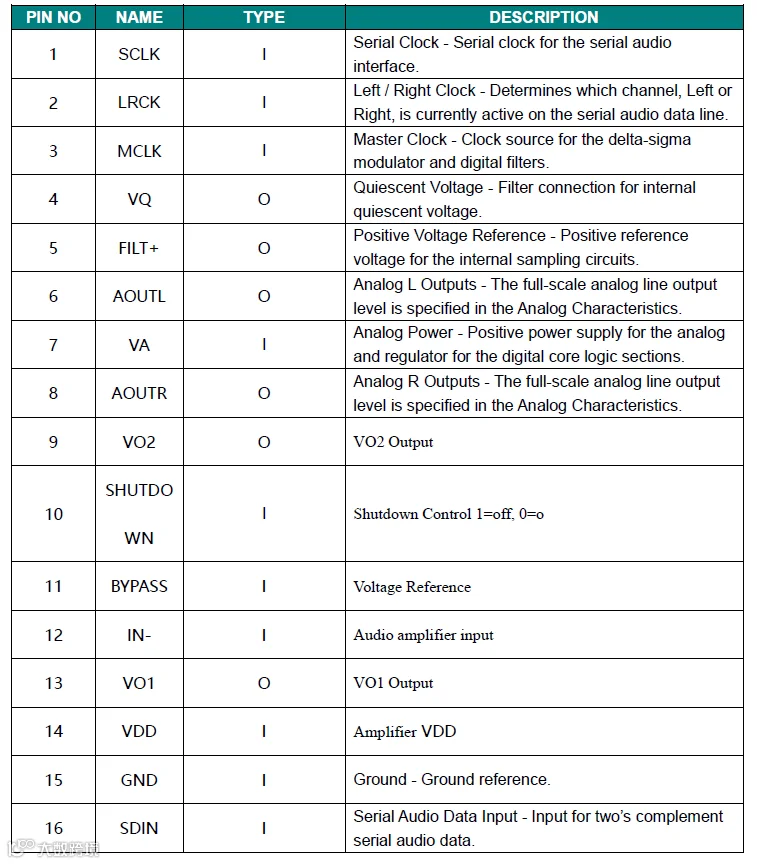

封装及脚位定义
PART 03.

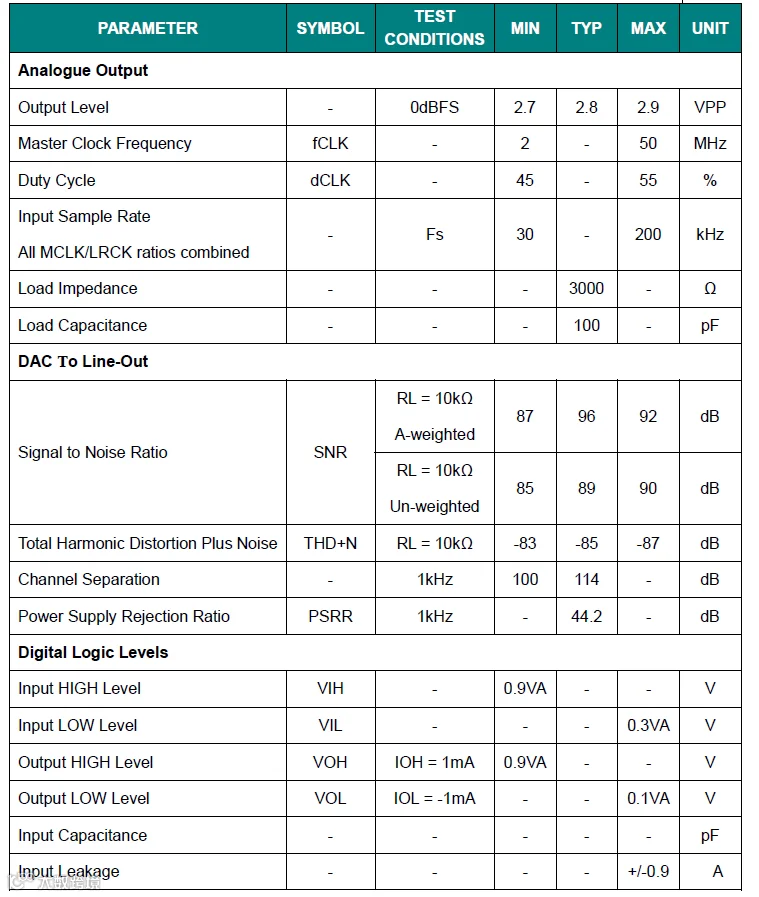

电气特性
测试条件
VA=3.3V，GND=0V，TA=+25ºC，Fs=48kHz，MCLK=256fs，24位数据，除非另有说明。
PART 04.
代理授权
