芯联 CL9936
CL9936系列低压差电压稳压器
概述
Description
CL9936系列是高精度、低功耗、低压差，3端CMOS降压型电压稳压器。CL9936系列最高输入电压可达18V，在输入输出电压差极小的情况下提供300mA的输出电流，并且仍能保持良好的调整率。CL9936系列具有很低的静态偏置电流（0.8μA Typ.）。CL9936系列带有使能控制功能，在关断状态下可以控制输出电容自动放电。
CL9936系列集成了过流保护和短路保护，集成了温度保护，具有防上电过冲功能，更好的保护输出。 CL9936系列可适用小体积的低ESR陶瓷电容。
CL9936系列采用激光修调技术，输出电压可选范围从1.5V到5.0V，0.1V增量。
PART 01.
性能特点
最大输出电流:300mA
输入输出电压差: 160mV@100mA
最大输入电压:18V
输出电压范围:1.5V ~ 5.0V
低功耗:0.8μA Typ.
功能保护 1:过流保护、短路保护
-
功能保护 2:温度保护，防上电过冲
输出电容:可适用陶瓷电容
应用
电池供电系统
电压基准源
相机，摄录机，便携式影音系统
通讯工具
CL9936A 系列为不带使能版本
采用SOT-23-3L、SOT-23和SOT-89-3L封装采用SOT-23-5封装系列为带使能版本
PART 02.
重要图示参考
典型应用电路框图
功能块框图

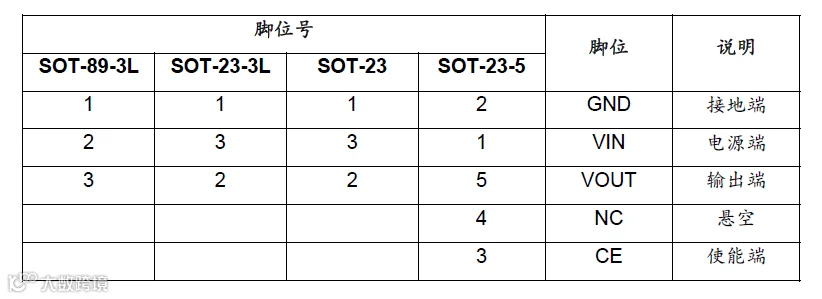

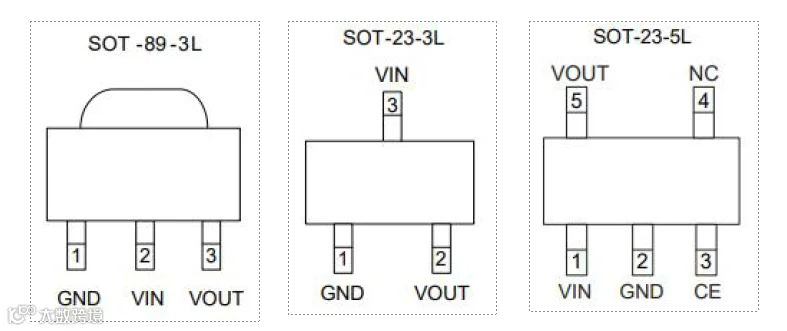

封装及脚位定义
PART 03.

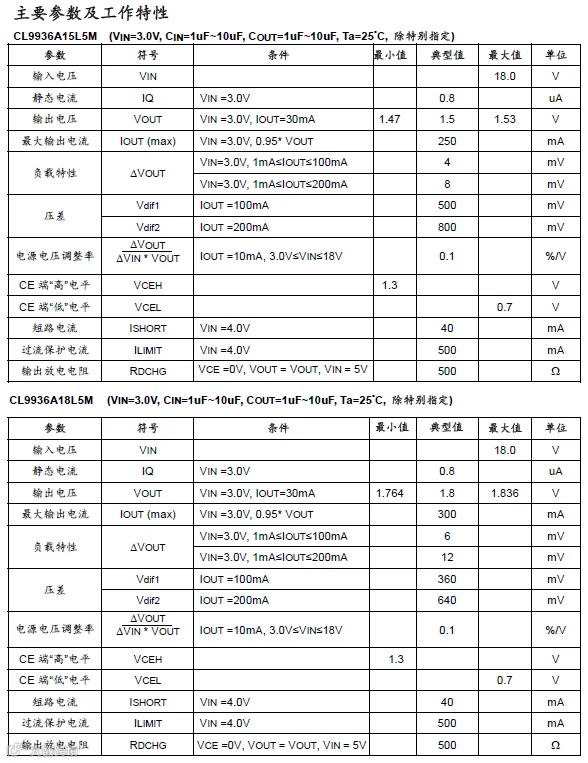

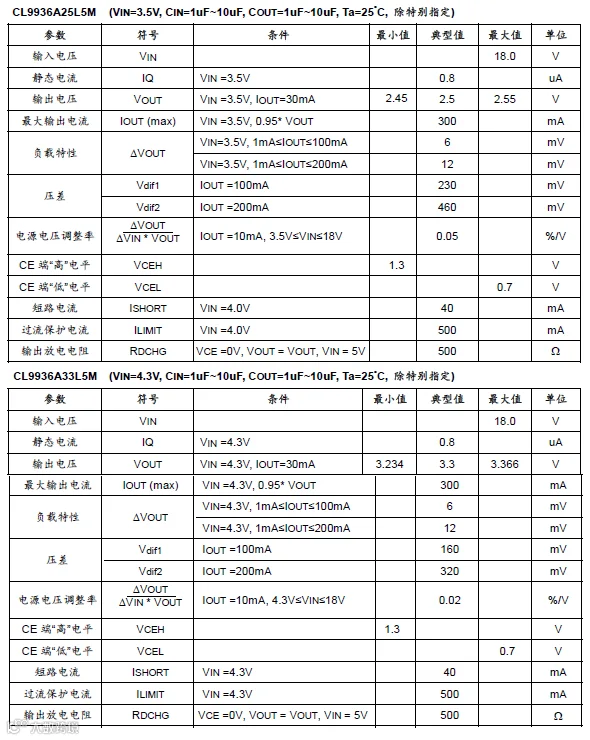

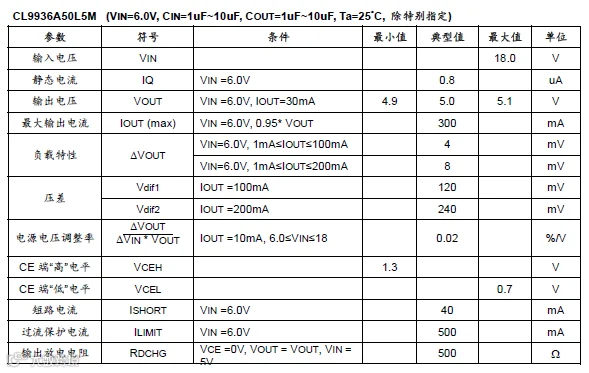

电气特性
PART 04.
代理授权
