赛芯微XB5332A
单节锂离子/聚合物电池保护集成电路
概述
Description
XB5332A产品是一款高性能锂离子电池集成解决方案聚合物电池保护。XB5332A具备高级功率功能MOSFET，高精度电压
检测电路和延时电路。XB5332A被放入一个超小型装置中SOT23-5封装，仅一个外部组件使其成为理想之选电池组有限空间内的解决方案。XB5332A具备所有保护功能电池应用中所需的包括过充、过放、过流以及负载短路保护等。这准确过充检测电压确保充电安全且充分利用。低待机电流消耗的电流很少在储存期间从电池中取出。该设备不仅针对数字领域不仅适用于手机，也适用于其他任何设备锂离子电池和锂聚合物电池供电需要长期使用的信息设备电池续航。
PART 01.
性能特点
充电器反向连接的保护
电池单元反向连接的保护
集成先进功率MOSFET
相当于62mΩRSS（ON）
超小型SOT23-5封装
只需要一个外部电容器
超温保护
过充电电流保护
两步过电流检测：
-过放电电流
-负载短路
充电器检测功能
0V电池充电功能
-延迟时间在内部生成
高精度电压检测
低电流消耗
-工作模式：2.8μA典型值。
-断电模式：典型值1.5μA。
符合RoHS标准，无铅
PART 02.
产品应用
单体锂离子电池组
锂聚合物电池组
PART 03.
重要图示参考
典型应用电路原理图

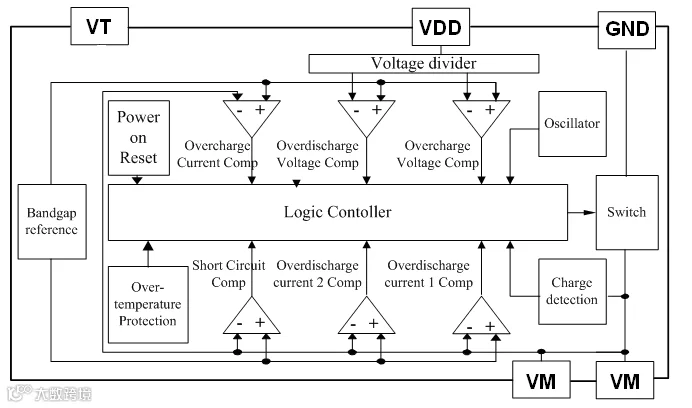

功能模块

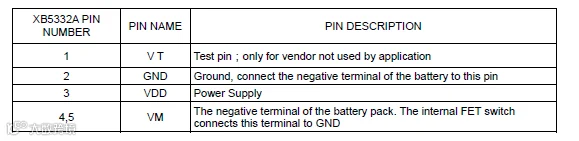

封装及脚位定义
PART 04.

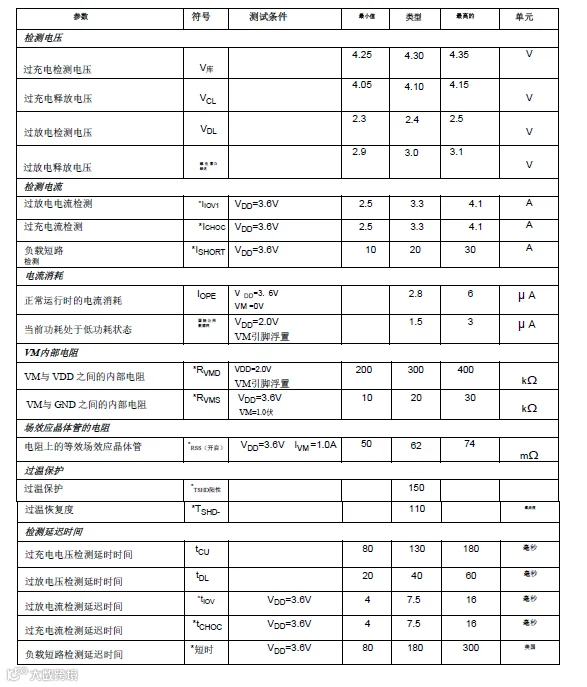

电气特性
PART 05.

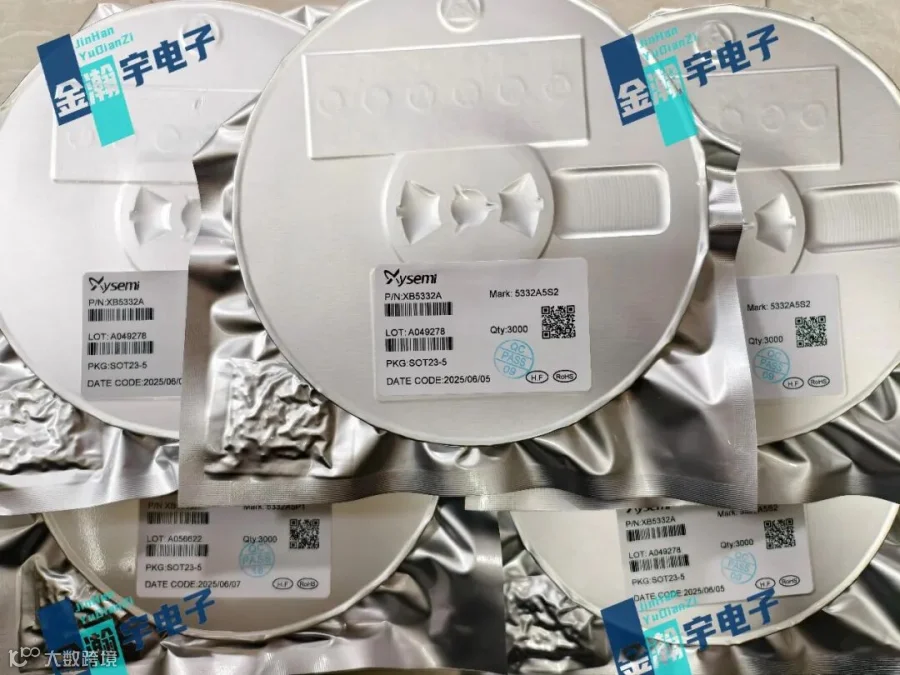

现货实拍产品图
