芯联 CL9945
24V系列低压差电压稳压器
概述
Description
CL9945系列是高精度、低功耗、低压差，3端CMOS降压型电压稳压器。CL9945系列最高输入电压可达24V，在
输入输出电压差极小的情况下提供150mA的输出电流，并且仍能保持良好的调整率。CL9945系列具有很低的静态偏置
电流（1.5μA Typ.）。
CL9945系列集成了过流保护和短路保护，集成了温度保护，具有防上电过冲及输出突波功能，更好的保护输出。
CL9945系列可适用小体积的低ESR陶瓷电容。
CL9945系列采用激光修调技术，输出电压可选范围从1.5V到5V，0.1V增量。
PART 01.
性能特点
最大输出电流： 150mA
输入输出电压差： 650mV@100mA
最大输入电压： 24V
输出电压范围： 1.5V ~ 5V
输出电压精度： ±2%
低功耗： 1.5μA Typ.
功能保护1： 过流保护、短路保护
功能保护2： 温度保护
输出电容： 可适用陶瓷电容
无输入过冲及输出突波
应用
锂电池供电设备
通讯设备
视频/音频设备
CL9945采用SOT-89-3L和SOT23-3L封装
PART 02.
重要图示参考
典型应用电路框图
功能块框图

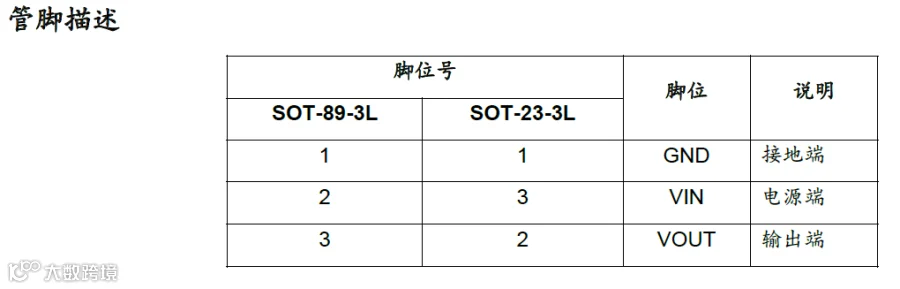

封装及脚位定义
PART 03.

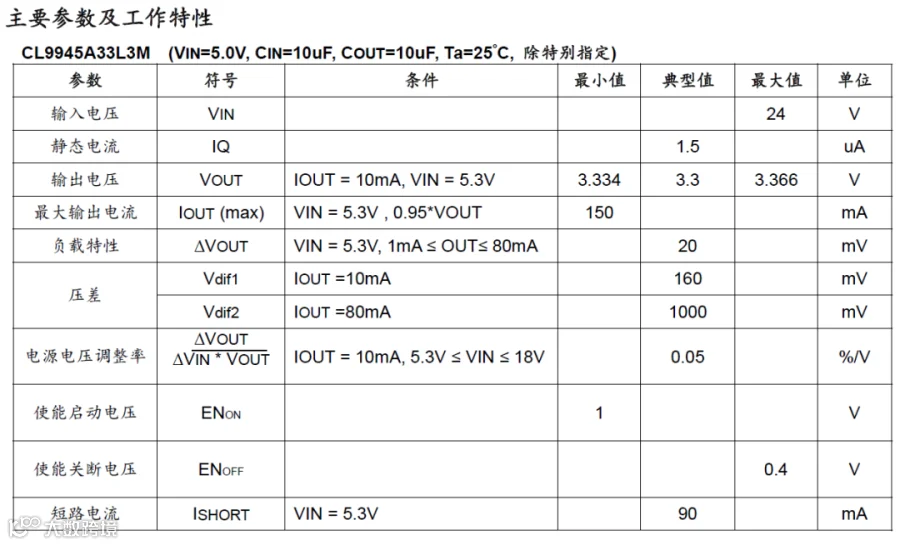

电气特性
PART 04.
代理授权
