微盟 ME6206A
ME6206A 系列低压差线性稳压器
概述
Description
ME6206A 系列是高精度、低功耗、采用 CMOS 技 术制造的正电压稳压器。这些器件提供大电流，具有显 著的小电压差。 该系列与低 ESR 陶瓷电容器兼容，限流器的折返 电路也作为短路保护输出电流限制器和输出引脚。
PART 01.
性能特点
高精度输出电压：±1%
输出电压：1.0V~5.0V
最大工作电压：6V
极低的静态偏置电流(Typ.=6.0μA)
带 载 能 力 强 ： 当 Vin=4.3V 且 Vout=3.3V 时Iout=300mA
极低的输入输出电压差：
200mV@ IOUT =100mA
400mV@ IOUT =200mA
输入稳定性好
可以作为调整器和参考电压来使用
应用
通信工具
移动电话
便携式游戏
便携式 AV 系统
摄像机/视频系统
参考电压源
封装形式
3-pin SOT89-3，SOT23-3，SOT23，TO92
PART 02.
重要图示参考
典型应用电路框图
功能块框图

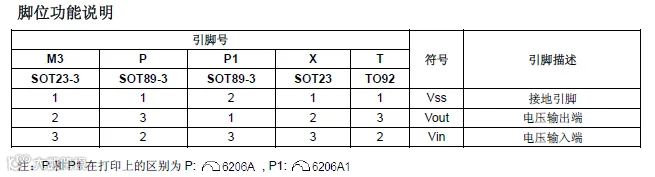

封装及脚位定义
PART 03.

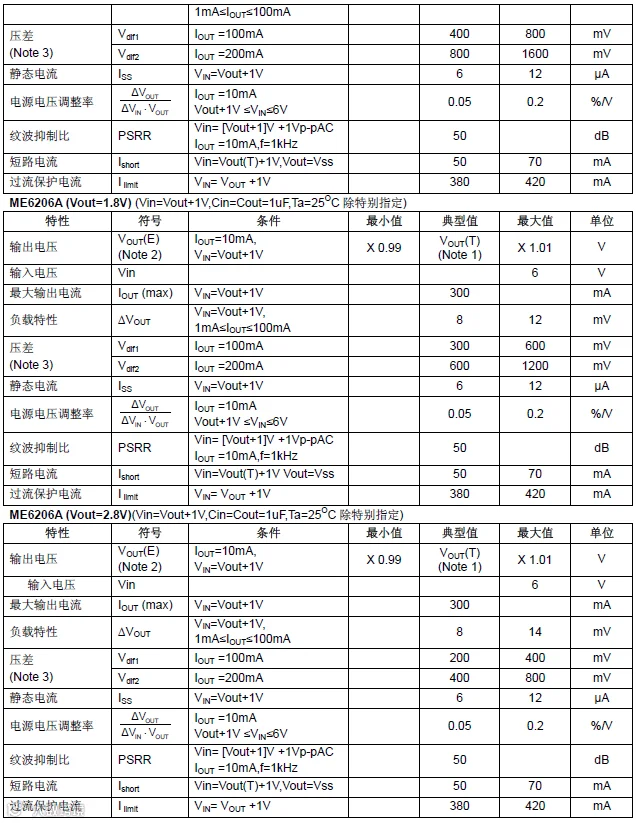

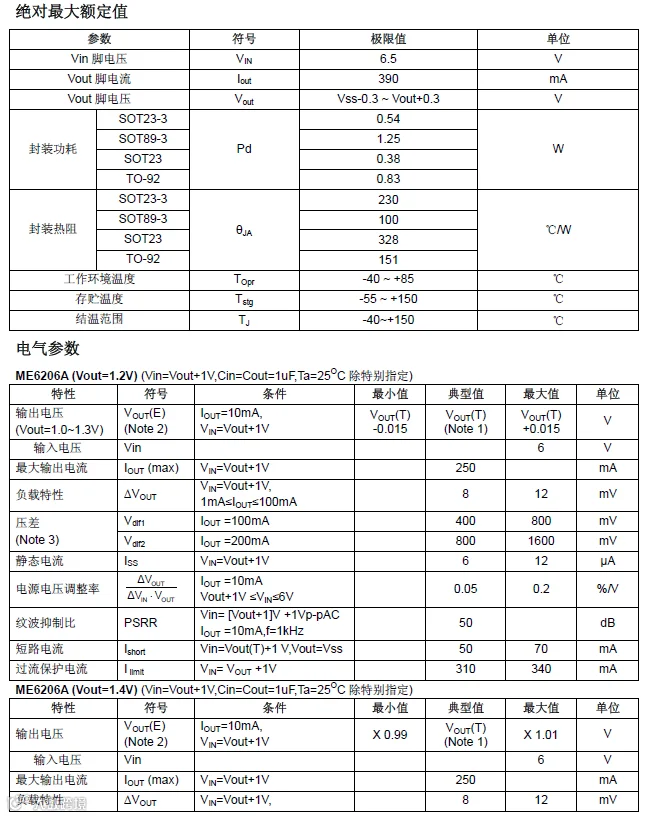

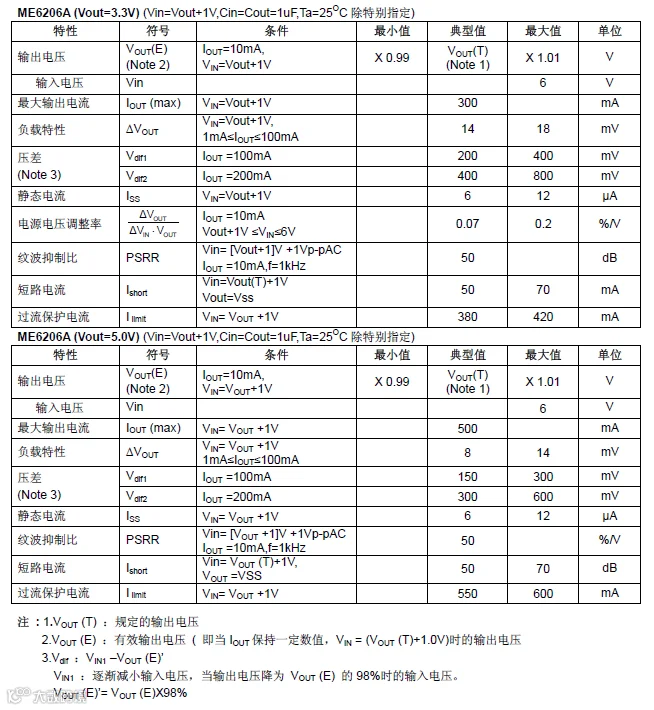

电气特性
-END-
