菉华CJC5357B
96kHz 24位采样Δ∑ADC
概述
Description
CJC5357B是一款采样率为4kHz~96kHz的立体声ADC，适用于多媒体音频系统。CJC5357B采用增强型双位∑技术，具有高精度和低功耗特性。因为它是单端输入设备，所以不需要额外的设备。音频接口支持两种格式（MSB对齐，I2S），可用于各种系统，如卡拉OK、环绕声等。
PART 01.
性能特点
消除直流偏移的数字高通滤波器
S/（N+D）：84dB@3.3V适用于48kHz
DR: 99dB@3.3V适用于48kHz
98dB@3.3V96kHz
S/N: 99dB@3.3V适用于48kHz
98dB@3.3V96kHz
采样率：4kHz~96kHz
主时钟：
256fs/384fs/512fs/768fs（4kHz~48kHz）
256fs/384fs（48kHz~96kHz）
CMOS输入电平
主/从模式
音频接口：24位MSB调整/I2S可选
电源：2.7至3.6V
Ta=-40~85℃
封装：16针TSSOP
PART 02.
重要图示参考

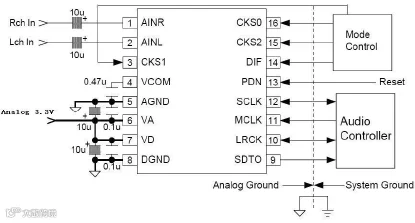

参考设计原理图
系统应用图
封装及脚位定义
PART 03.
电气特性

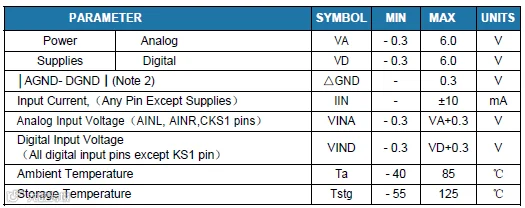

绝对最大额定值
注1：所有电压均相对于地。
注2:AGND和DGND必须连接到同一个模拟接地平面。警告：在这些限制或超出这些限制的情况下操作可能会导致设备永久损坏。在这些极端情况下，无法保证正常运行。
PART 04.
代理授权
