芯联 CL9956
CL9956系列低压差电压稳压器
概述
Description
CL9956系列是高精度、低功耗、低压差，3端CMOS降压型电压稳压器。CL9956系列最高输入电压可达40V，在输入输出电压差极小的情况下提供250mA的输出电流，并且仍能保持良好的调整率。CL9956系列具有很低的静态偏置电流（1.5μA Typ.）。
CL9956系列是高精度、低功耗、低压差，3端CMOS降压型电压稳压器。CL9956系列最高输入电压可达40V，在输入输出电压差极小的情况下提供250mA的输出电流，并且仍能保持良好的调整率。CL9956系列具有很低的静态偏置电流（1.5μA Typ.）。
PART 01.
性能特点
最大输出电流: 250mA
输入输出电压差: 340mV@100mA
最大输入电压: 40V
输出电压范围: 1.5V ~ 12V
低功耗: 1.5μA Typ.
功能保护 1: 过流保护、短路保护
功能保护 2: 温度保护，防上电过冲
输出电容: 可适用陶瓷电容
应用
摄像头
电池供电系统
电压基准源
相机，摄录机
便携式影音系统
通讯工具
CL9956采用SOT-23-3L、SOT-23和SOT-89-3L封装
PART 02.
重要图示参考
典型应用电路框图
功能块框图
封装及脚位定义
PART 03.

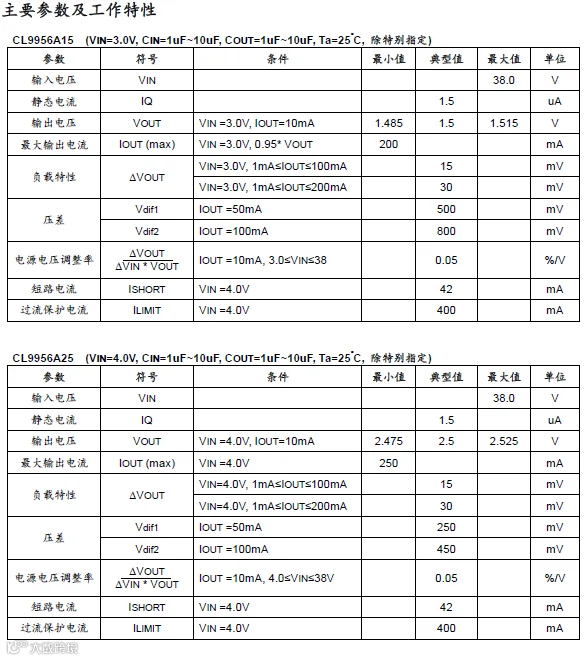

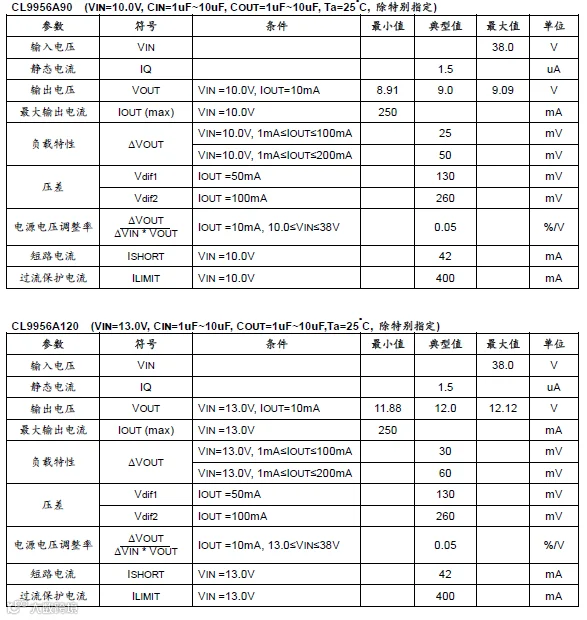

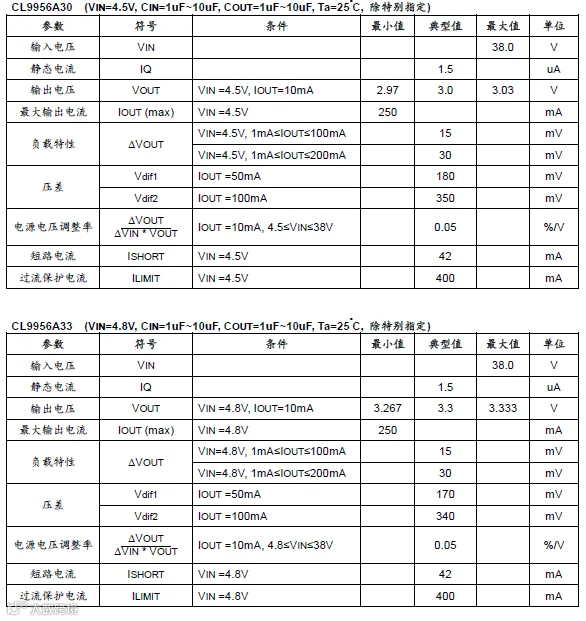

电气特性
PART 04.
代理授权
-END-
