如韵CN3152
1A 线性锂电池充电管理集成电路
概述
Description
CN3152是可以对单节锂电池进行恒流/恒压充电管理的集成电路。该器件内部包括功率晶体管，不需要外部的电流检测电阻和阻流二极管。 CN3152只需要极少的外围元器件，非常适用于便携式应用的领域。
CN3152恒压充电电压为4.2V，精度达1%。充电电流通过一个外部电阻设置。热调制电路可以在器件的功耗比较大或者环境温度比较高的时候将芯片温度控制在安全范围内。当输入电压掉电时， CN3152自动进入低功耗的睡眠模式，此时电池的电流消耗小于3微安。其它功能包括输入电压过低锁存，自动再充电，芯片使能输入端，电池温度监控以及状态指示等功能。
CN3152采用散热增强型的8管脚小外形封装(eSOP8)。
PART 01.
性能特点
独立的单节锂电池充电管理
片内功率晶体管
不需要外部阻流二极管和电流检测电阻
恒压充电电压4.2V，精度可达 1%
为了激活深度放电的电池和减小功耗，在电池电压较低时采用小电流的预充电模式
可设置的恒流充电电流可达 1A
采用恒流/恒压/恒温模式充电，既可以使充电电流最大化，又可以防止芯片过热
电源电压掉电时自动进入低功耗的睡眠模式
状态指示输出可驱动LED或与单片机接口
C/10充电结束检测
自动再充电
电池温度监测功能
芯片使能输入端
封装形式：eSOP8
产品无铅，满足rohs，不含卤素
PART 02.
产品应用
移动电话
数码相机
移动电源
便携式设备
各种充电器
PART 03.
重要图示参考
典型应用电路原理图

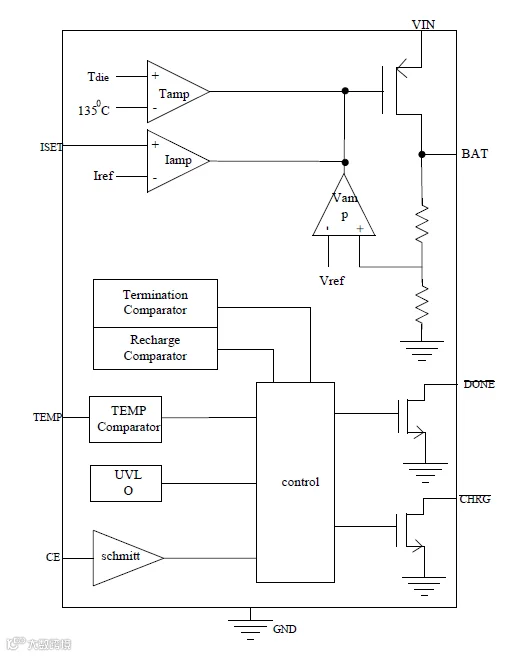

功能模块

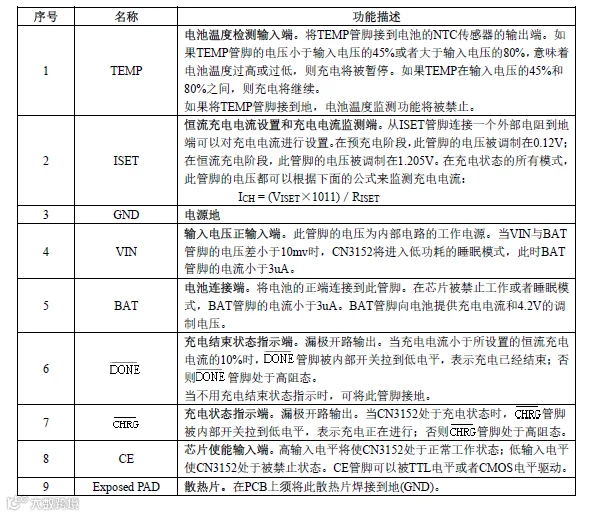

封装及脚位定义
PART 04.

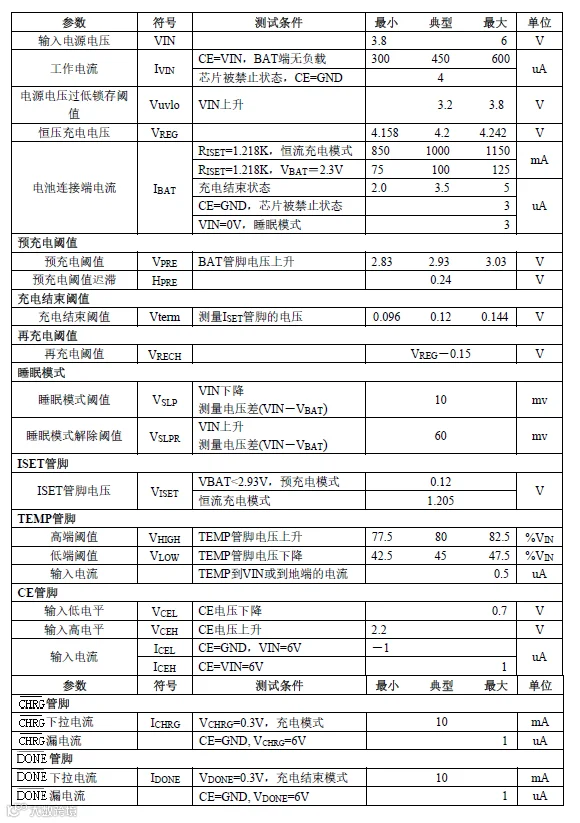

电气特性
(VIN=5V, 除非另外注明，TA=－40℃ 到 85℃, 典型值在环境温度为25℃时测得)
