菉华 CJC8910
便携式音频应用单声道编解码器
概述
Description
CJC8910 是一种低功耗、低成本、高性能的音频编解码器，专为便携式数字音频应用而设计。
该芯片集成了完整的接口到一个单声道耳机或功放。由于不需要单独的耳机放大器，对外部组件的要求大大降低。CJC8910 具有先进的片上数字信号处理来处理图示均衡器和3-D 音效增强功能，同时也具备为Microphone 或Line in 输入的自动电平控制功能。
CJC8910 可以作为主机或从机运行，具有各种主时钟频率，包括USB 设备的12MHz 或24MHz，或标准的256fs 频率如12.288MHz 和24.576MHz。不同的音频采样率（如96kHz, 48kHz, 44.1kHz...）可以直接由主时钟产生，而不需要外部锁相环。
CJC8910 可以在电源电压降至1.8V 的情况下工作，数字运算单元可以在电压降至1.5V 的情况下工作以节省功耗，而且所有电源的最大电压为3.3V。芯片的不同部分也可以在软件控制下单独断电。
CJC8910 应用了非常小且薄的3x3mm COL 封装，非常适合于手持设备和便携式系统中使用。
PART 01.
性能特点
数模转换器信噪比96dB（A加权），总谐波失真-87dB，工作频率48kHz，供电电压1.8V
模数转换器信噪比98分贝（A加权），总谐波失真-86分贝，工作频率48千赫，供电电压1.8伏
可编程自动增益控制/噪声门
片上耳机驱动器
- 总谐波失真 -79.5dB，信噪比 96dB，电压 1.8V
低功耗
- 7毫瓦立体声播放（1.8伏供电）
- 13毫瓦录放功能（1.8伏电源）
低供电电压
- 模拟1.8V至3.3V
-数字核心：1.5伏至3.3伏
-数字输入/输出：1.8V至3.3V
256fs / 384fs 或 USB 主时钟速率：12MHz，24MHz
音频采样率：8千赫、11.025千赫、16千赫、22.05千赫、24千赫、32千赫、44.1千赫、48千赫，88.2千赫、96千赫频率由主时钟内部生成
3x3毫米COL封装
PART 02.
重要图示参考

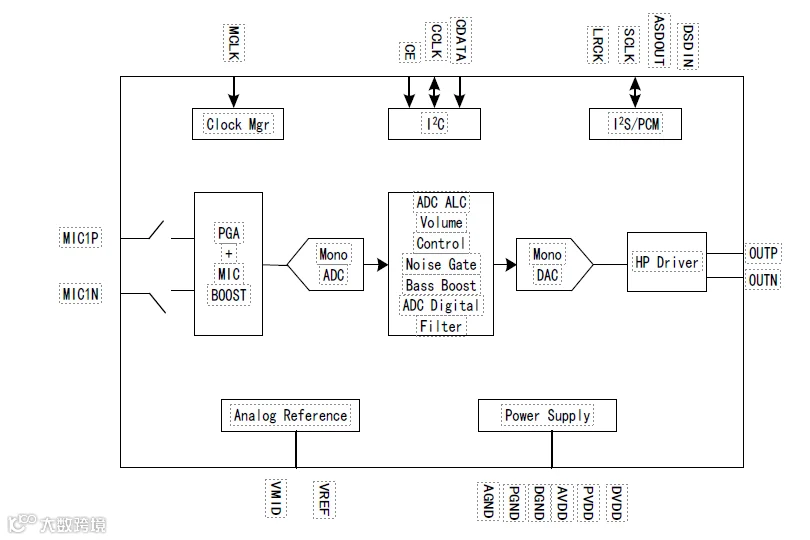

系统框图

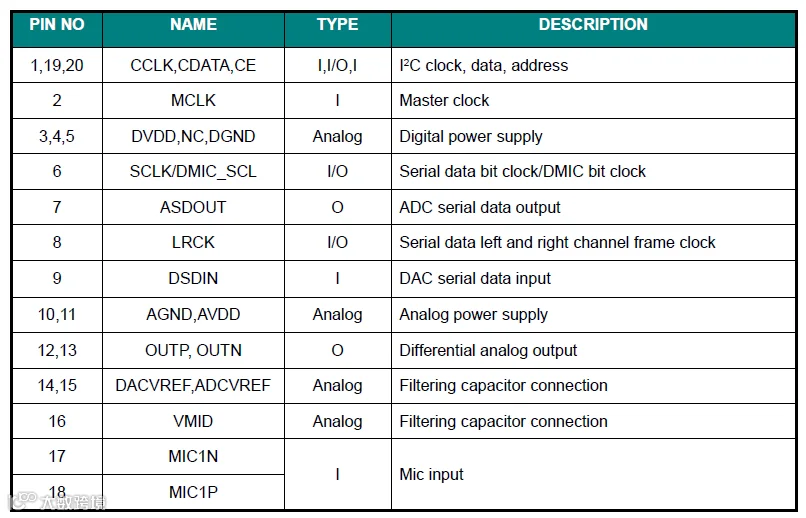

封装及脚位定义
PART 03.

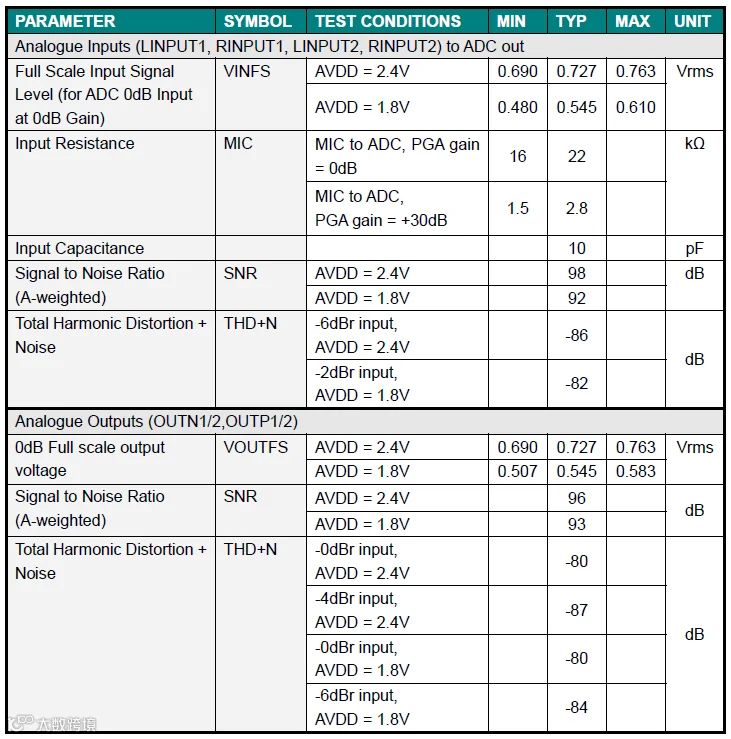

电气特性
Test Conditions
DVDD = AVDD =1.8V , TA = +25℃, 1kHz signal, fs = 48kHz, PGA gain = 0dB, 24-bit audio data unless otherwise stated.
PART 04.
代理授权
