菉华 CJC8936
便携式音频应用立体声CODEC
概述
Description
CJC8936 是一种低功耗、低成本、高性能的音频编解码器，专为便携式数字音频应用而设计。
该芯片集成了完整的接口到一个单声道耳机或功放。由于不需要单独的耳机放大器，对外部组件的要求大大降低。CJC8936 具有先进的片上数字信号处理来处理图示均衡器和3-D 音效增强功能，同时也具备为Microphone 或Line in 输入的自动电平控制功制。
CJC8936 可以作为主机或从机运行，具有各种主时钟频率，包括USB 设备的12MHz 或24MHz，或标准256fs 速率，如12.288MHz 和24.576MHz。不同的音频采样率，如96kHz，48kHz，44.1kHz直接从主时钟产生，而不需要外部锁相环。
CJC8936 可以在电源电压降至1.8V 的情况下工作，数字运算单元可以在低至1.5V 的电压下工作以节省功耗，所有电源的最大电压为3.3V。芯片的不同部分也可以在软件控制下单独断电。
CJC8936 采用非常小巧的4x4mm QFN 封装，非常适合在手持设备和便携式系统中使用。
PART 01.
性能特点
数模转换器信噪比96分贝（A加权），总谐波失真-87分贝，工作频率48千赫，电压1.8伏
模数转换器信噪比95分贝（A加权），总谐波失真-86分贝，工作
频率48千赫，供电电压1.8伏
可编程自动增益控制/噪声门
```双片式片上耳机驱动器```
-总谐波失真（THD）为84.5分贝，信噪比（SNR）为94分贝，
使用16欧姆耳机，频率48千赫，电压1.8伏
数字图形均衡器
低功耗
- 7毫瓦立体声播放（1.8伏电源）
- 13毫瓦录音播放功能（1.8伏供电）
低供电电压
- 模拟1.8V至3.3V
- 数字核心：1.5伏至3.3伏
-数字输入/输出：1.8伏至3.3伏
256fs / 384fs 或 USB 主时钟速率：12MHz、24MHz
音频采样率：8kHz、11.025kHz、16kHz、22.05kHz、24kHz、32kHz、44.1kHz、48kHz，
88.2千赫、96千赫频率由主时钟内部生成
4x4毫米QFN封装
PART 02.
重要图示参考

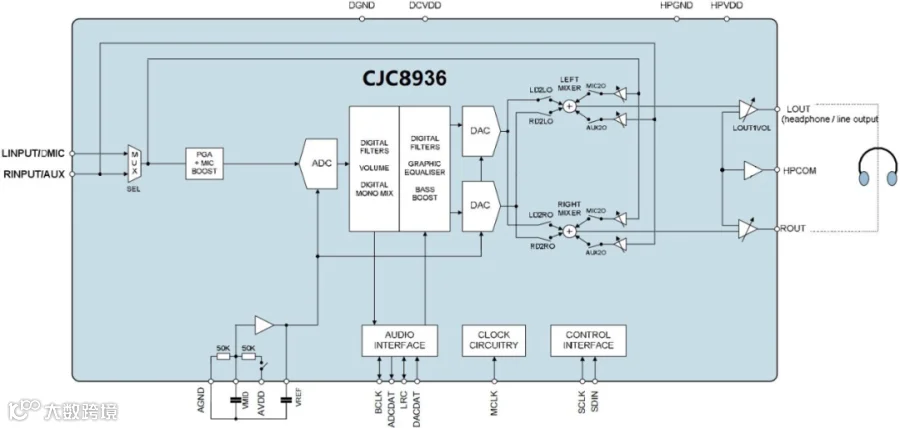

系统框图

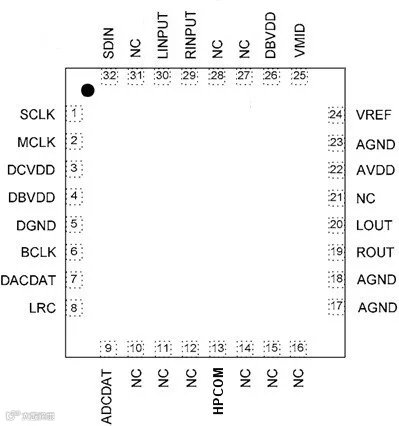

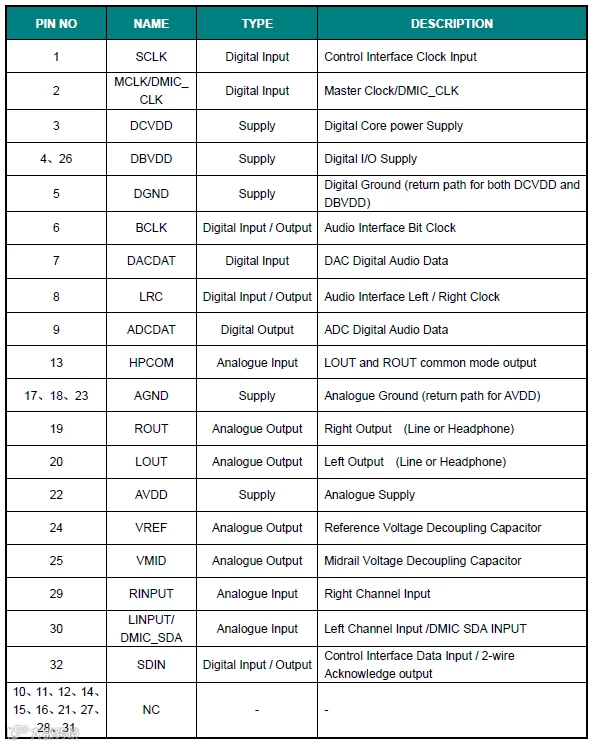

封装及脚位定义
PART 03.

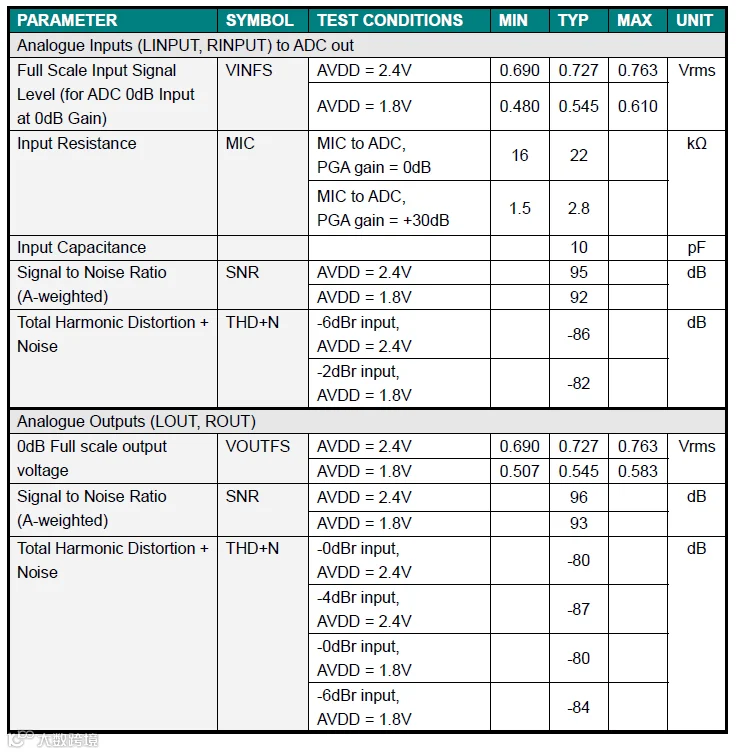

电气特性
正常模式
Test Conditions
DCVDD = AVDD =1.8V，TA = +25℃, 1kHz signal，fs = 48kHz，PGA gain = 0dB，24-bit audio data unless otherwise stated.
PART 04.
代理授权
-END-
