菉华CJC5340
100分贝 192千赫兹 多比特音频模数转换器
概述
Description
CJC5340是一款适用于数字音频系统的完整模数转换器。它执行采样、模数转换和抗混叠滤波，为两者生成24位数值左右输入以串行格式呈现，每通道采样率高达200千赫兹。CJC5340采用五阶多位Δ-Σ调制器，随后进行数字滤波处理降采样技术消除了对外部抗混叠滤波器的需求。CJC5340有多种封装形式可供选择16引脚TSSOP封装，适用于-40°C至+85°C温度范围。
CJC5340适用于需要宽动态范围、低失真和低噪音设备，如机顶盒、DVD卡拉OK播放器、DVD录像机、AV接收器等汽车应用。
PART 01.
性能特点
高级多位Delta Sigma架构
24-比特转换
支持所有音频采样率，包括192 kHz
-88 dB THD+N
77 mW功耗
高通滤波器用于消除直流偏移
3 V至3.6V的模拟/数字核心电源
支持3 V至3.6 V的逻辑电平
从属模式下的自动检测模式选择
自动检测MCLK分频器
PART 02.

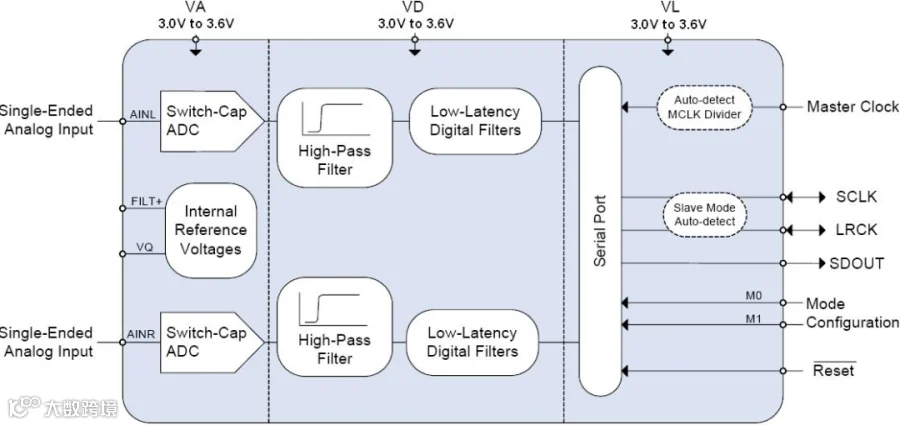

重要图示参考

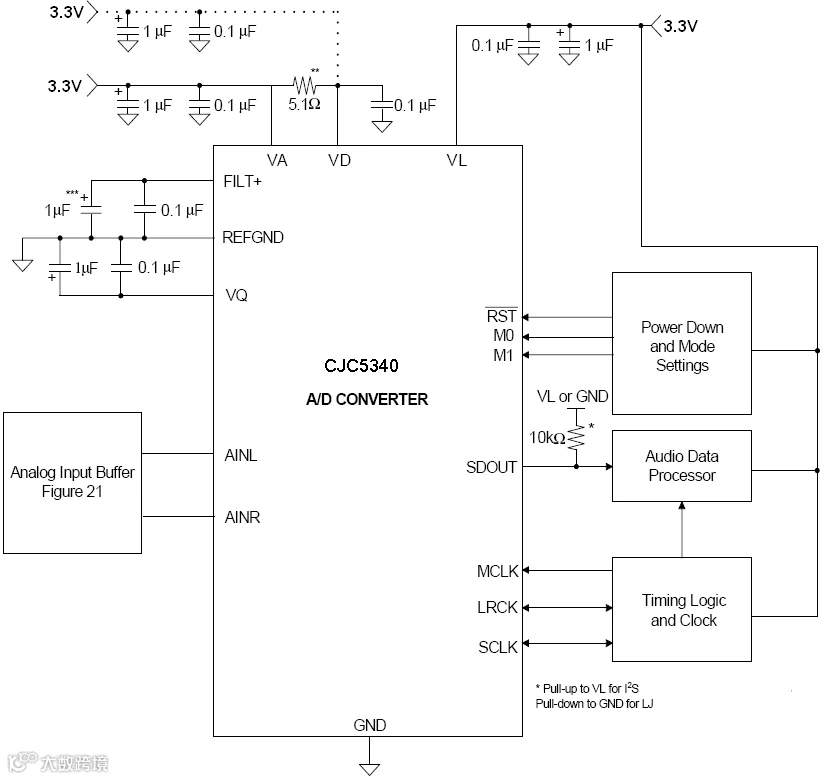

典型电路原理图
典型连接图

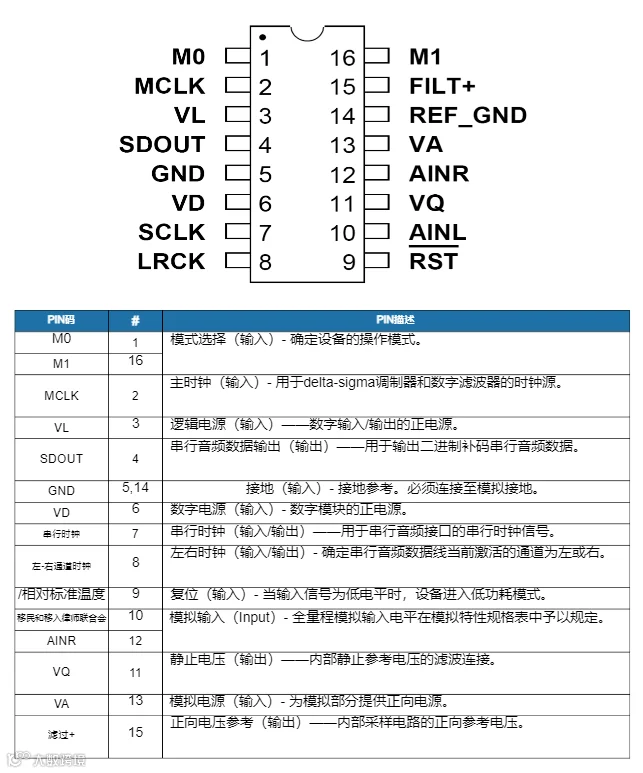

封装及脚位定义
PART 03.

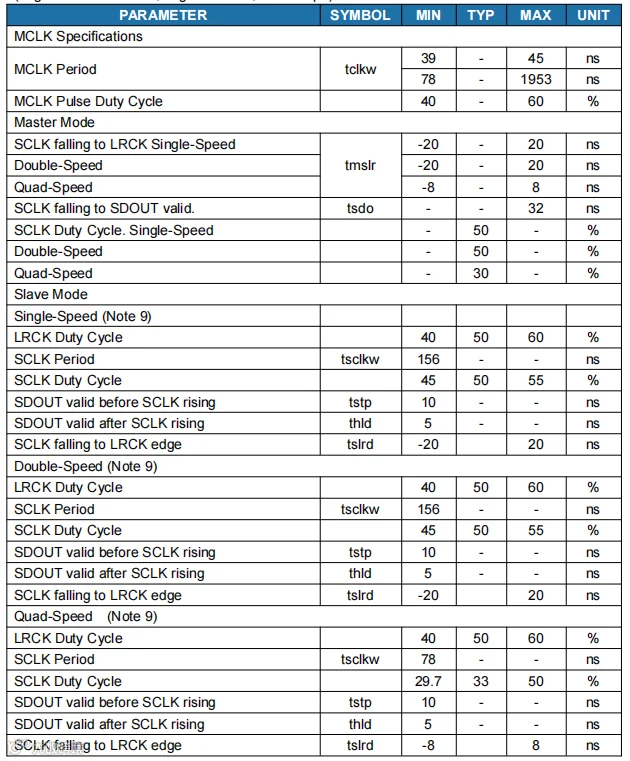

串行音频端口的切换特性
(Logic "0" = GND = 0 V, Logic "1" = VL, CL = 20 pF)
PART 04.
代理授权
