如韵CN3300
PFM 升压型电池充电控制集成电路
概述
Description
CN3300是一款工作于4V到28V的PFM升压型电池充电控制集成电路。 CN3300内部集成有基准电压源，＋5V电压调制单元，电感电流检测单元，电池电压检测电路和片外N沟道MOSFET驱动电路等，具有外部元件少，电路简单等优点。
当接通输入电源时，CN3300进入充电状态，控制片外N沟道MOSFET导通，电感电流上升，当上升到外部电流检测电阻设置的上限时，片外N沟道MOSFET截止，电感电流下降，电感中的能量转移到电池中。当电感电流下降到外部电流检测电阻设置的下限时，片外N沟道MOSFET再次导通，如此循环。电池电压通过电阻分压网络反馈到FB管脚，当FB管脚电压达到1.205V(典型值)时，充电过程结束，片外N沟道MOSFET保持截止状态。当FB管脚电压下降到再充电阈值时，CN3300再次进入充电状态。CN3300最高工作频率可达1MHz，工作温度范围从－40℃到＋85℃。
CN3300采用6管脚的SOT23封装。
PART 01.
性能特点
输入电压范围：4V 到 28V
电感电流检测
电池电压监测
高达1MHz开关频率
自动再充电功能
高达25W输出功率
5V，5mA内部稳压器
工作温度范围：－40℃到85℃
6管脚SOT23封装
产品无铅，满足rohs指令要求，不含卤素
PART 02.
产品应用
锂电池充电控制
磷酸铁锂电池充电控制
铅酸电池充电控制
独立充电器
PART 03.
重要图示参考
典型应用电路原理图
功能模块

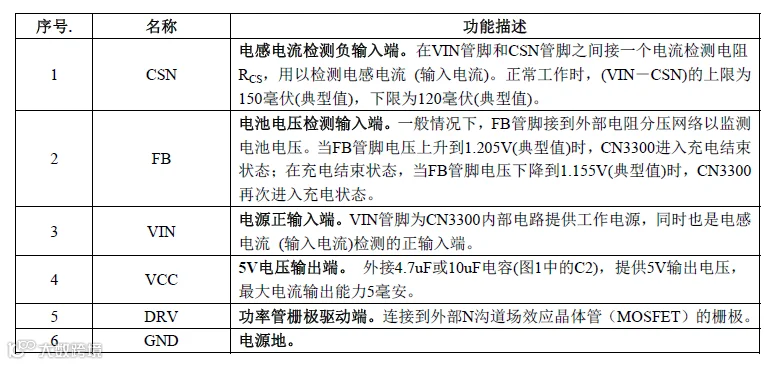

封装及脚位定义
PART 04.

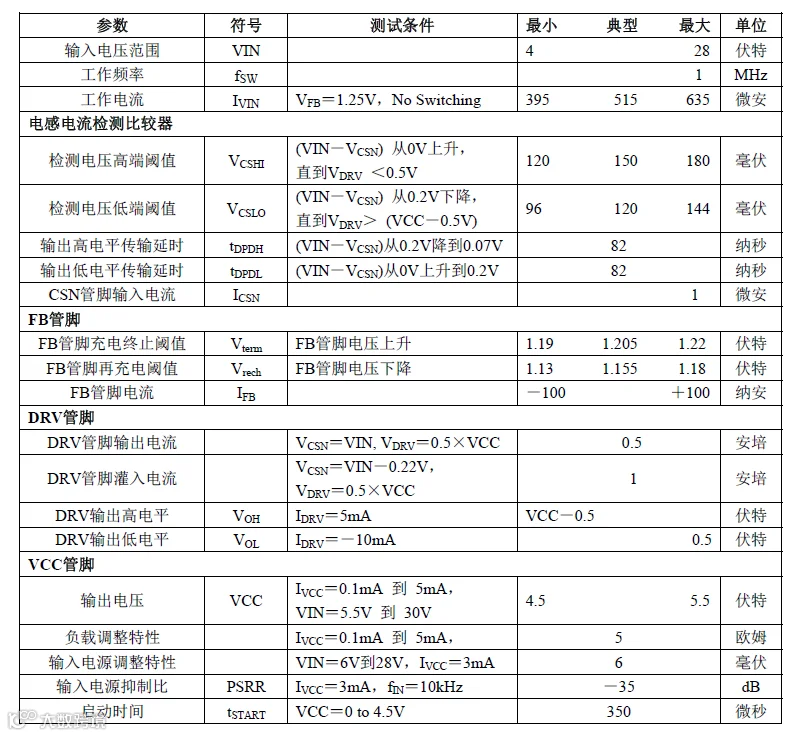

电气特性
-END-
