如韵CN5502
可用模拟和PWM 信号调光的高压线性LED 驱动集成电路
概述
Description
CN5502是工作于4V到32V的恒流输出集成电路，能够向一路或多路高亮度LED提供达1安培的电流。
CN5502通过一个与LED串连的电流检测电阻设置LED电流。调光控制输入管脚和芯片内部的130Hz PWM信号产生电路允许使用模拟和PWM信号进行调光，模拟信号调光可以实现剧院调光效果。 CN5502内部集成有高压MOS晶体管，减少了外部元器件的数目，LED电流精度达5%，非常适合高输入电压驱动高亮度LED发光的应用。
CN5502的EQ管脚能够在多个CN5502并联使用时起到电流均衡的作用。其它功能包括5V稳压输出和热调制等。
CN5502采用散热能力增强型的8管脚eSOP封装。
PART 01.
性能特点
工作电压范围：4V 到 32V
可设置的LED 电流达1A
芯片内部集成有130Hz PWM 信号产生电路
可用模拟和PWM 信号实现 LED 亮度控制，可实现剧院调光效果
外部PWM 信号频率范围：80Hz 到 400Hz
内置32V，持续电流达1A 的功率MOS 晶体管，最大电流1.5A(典型值)
LED 电流检测电压150 毫伏，降低了功耗
LED 电流精度：±5%
高压芯片使能输入端，可作为调光端口
为多个CN5502 并联使用的电流均衡功能
热调制功能
工作环境温度范围：－40℃ to 85℃
采用散热能力增强型的8管脚eSOP封装
产品无铅，满足rohs指令要求，无卤素
PART 02.
产品应用
独立照明系统
汽车内部和外部照明
导航照明
仪表和医疗设备应用
招牌，交通信号灯等应用
PART 03.
重要图示参考
典型应用电路原理图
PWM调光

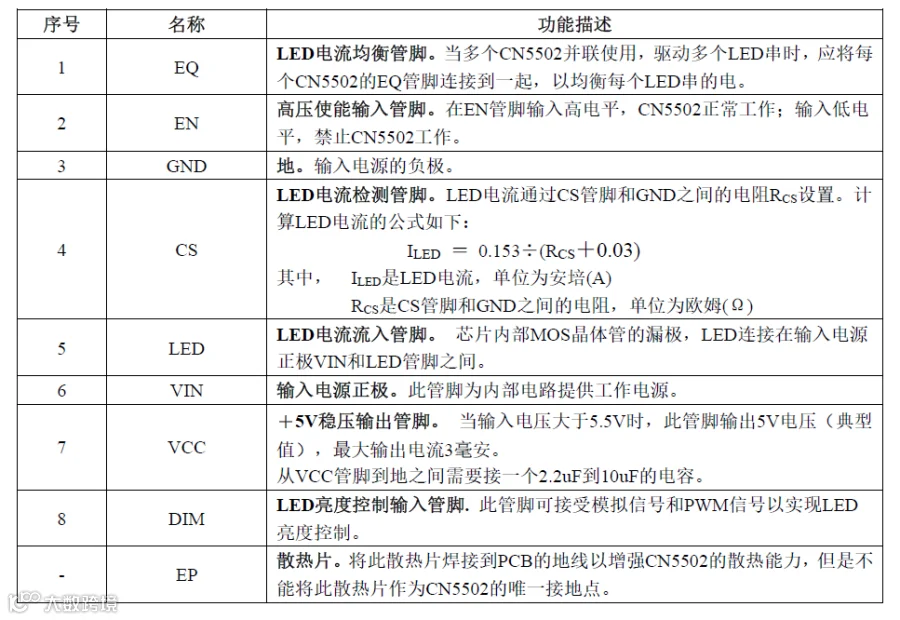

封装及脚位定义
PART 04.

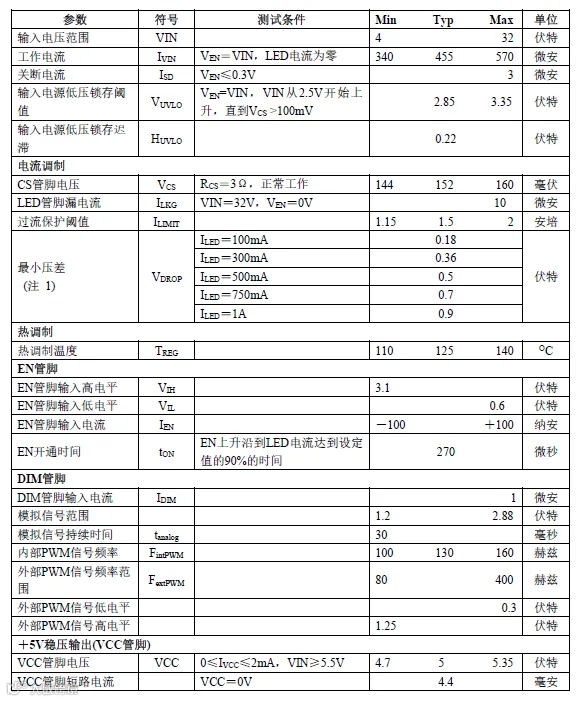

电气特性
(VIN＝15V，TA＝－40℃ 到 85℃，除非另有说明)
