芯联 CL185X
QR-PWM反激式控制器(SSR)
概述
Description
CL185X是一款高度集成的PWM反激式电源开关，集成了多种高压MOSFET。它提供了多项功能以提升效率，符合全球标准如美国能源部第六级和欧盟CoC V5 Tier-2的要求。同时，它还提供了卓越的EMI优化方案，并内置了完整的保护功能。
CL185X是一款多模式控制器。满载时，该集成电路根据交流输入电压在固定频率CCM模式或QR模式间切换，从而实现全负载范围内的高效率。正常负载下，其运行于QR模式。当负载降低时，采用谷值开关技术的绿色模式以维持高效率。若负载极小，集成电路则进入突发模式以最小化待机功耗。如此设计可确保全负载范围内均保持高效率。
CL185X还内置了电流检测与反馈回路的前沿消隐（LEB）功能，用于过滤任何输入信号中的尖峰噪声。其内部斜率补偿可限制恒定输出，适用于通用交流输入范围。锯齿波过频率功能则为EMI改进方案提供了优化方案。
同时，CL185X还提供多种保护功能，包括过流保护（OLP）、VDD过压保护（VDD OVP）、输出过压保护以及VDD过压保护，以防止电路因异常状况而损坏。
CL185X有SOP7和DIP7两种封装形式
CL185X可与电流传感同步整流控制器（如CLR6300）配合使用，实现更高转换效率及极高的功率密度。。
PART 01.
性能特点
PWM模式下的5KHz固定频率模式
65KHz内12ms软启动
启动电流极低（<6 uA）
0.5mA轻载超低工作电流
轻载可编程自适应突发控制
具有低输出纹波和可听噪声抑制的效率。
可编程自适应频率抖动和
QR和PWM模式下的斜率补偿
具有逐周期电流限制的电流模式控制
内置坡度和负载调节补偿
CS引脚上的LEB（前缘冲裁）
UVLO（欠压锁定）
故障保护：VDD过压、ZCD
光耦合器短路保护和反馈打开保护
具有出色ESD保护的高压CMOS工艺
应用
开关AC/DC适配器和电池充电器
ATX备用电源
打开框架开关电源和CD（R）
机顶盒（STB）384X更换
PART 02.
重要图示参考
典型应用电路框图

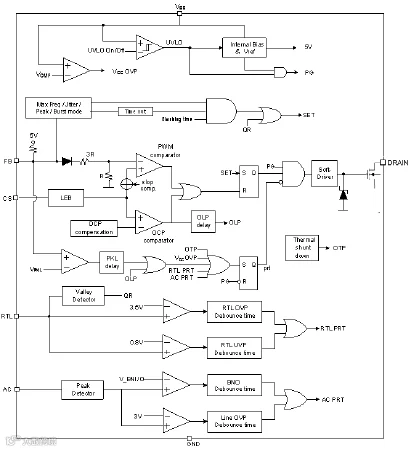

结构框图

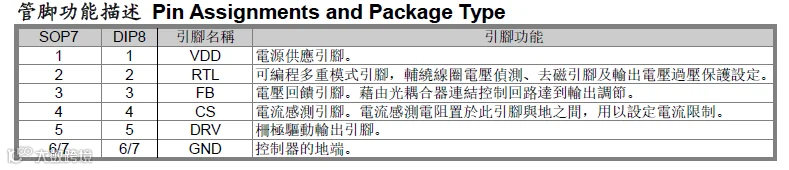

封装及脚位定义
PART 03.

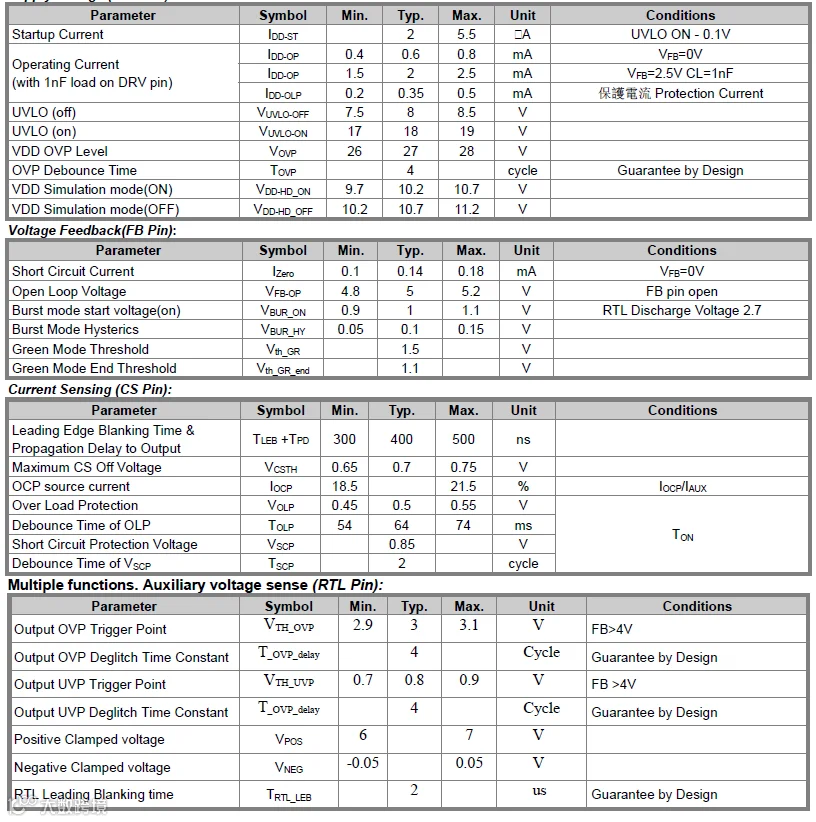

电气特性
(TA = 25℃, VCC=20V, 如果没有特殊说明)
