芯联 CL1651XX
1.2A 持续带载,同步降压转换器
概述
Description
CL1651XX 系列是一款高效、高频的同步降压 DC-DC 转换器，最高可带载 1.2A 连续电流。CL1651XX 系列可在 2.7V 到 5.5V 的宽输入电源电压下工作。内部的主开关和同步开关管的 RDS(ON)非常小，从而传导损耗很小，效率很高。该款芯片工作开关频率为 1.5MHz/2.2MHz 两种工作频率，输出纹波很小，同时只需要很小的外围电感和电容。
PART 01.
性能特点
输入电压范围2.7-5.5V
1.2A持续带载电流
输出纹波小
内置软启动以减小浪涌电流
100% Duty-cycle工作能力
短路保护，过温保护功能
绿色封装: SOT23-5
应用
LCD 电视
机顶盒
网络计算机
迷你笔记本电脑
路由器连接点
PART 02.
重要图示参考
典型应用电路框图

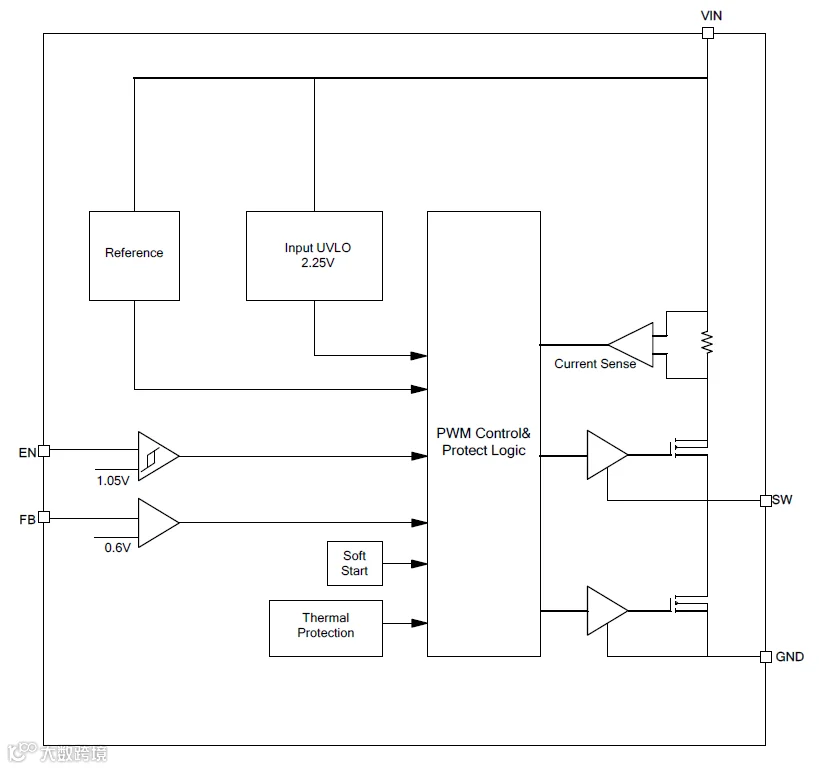

结构框图

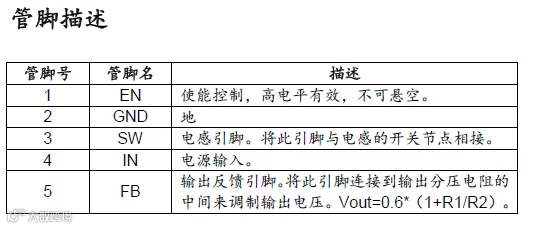

封装及脚位定义
PART 03.

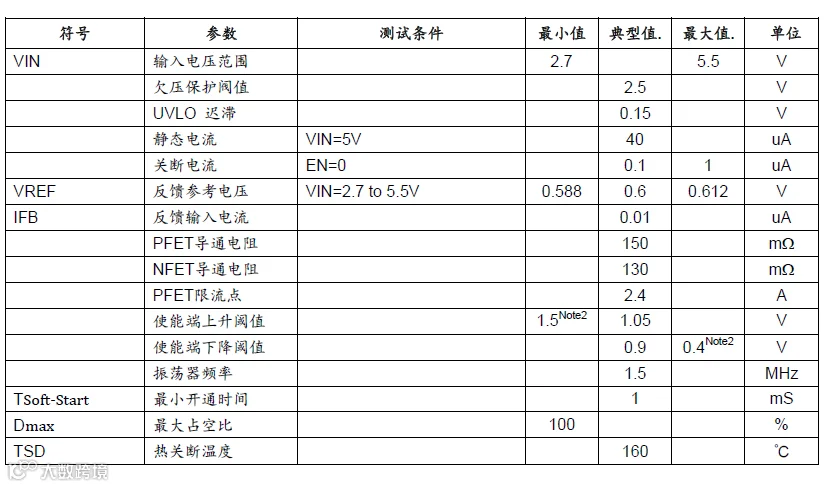

电气特性
(VIN=5V, TA=25℃，如果没有特殊说明) 除非特别说明,
PART 04.
代理授权
-END-
>>后台回复型号可获取相关数据手册
