芯联 CL1682XX
18V 2A 600KHz 同步降压转换器
概述
Description
CL1682XX 系列是一款高效、高频的同步降压DC-DC转换器，最高可带载2A连续电流。CL1682XX系列可在2.7V到18V的宽输入电源电压下工作。内部的主开关和同步开关管的RDS(ON)非常小，从而传导损耗很小，效率很高。该款芯片工作开关频率为2.2MHz两种工作频率，输出纹波很小，同时只需要很小的外围电感和电容。
PART 01.
性能特点
输入电压范围：2.7-18V
输出最大电流：2A
工作频率：600KHz
内置过流及过压保护
内置软启动以减小浪涌电流
封装：SOT23-6L
应用
LCD 电视
机顶盒
网络计算机
迷你笔记本电脑
路由器连接点
PART 02.
重要图示参考
典型应用电路框图
结构框图

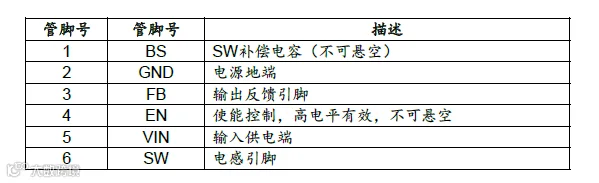

封装及脚位定义
PART 03.

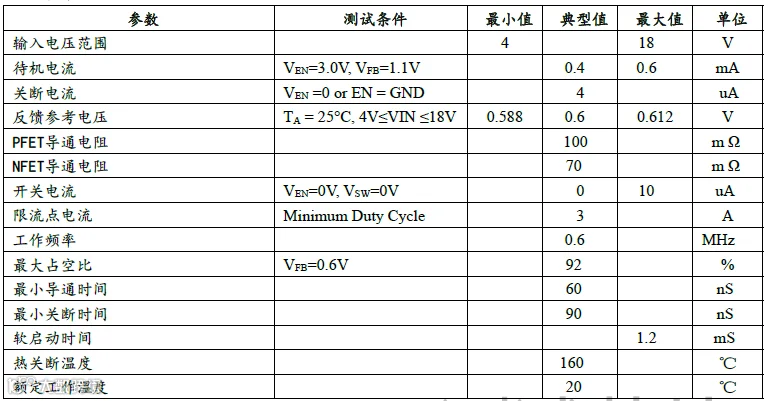

电气特性
PART 04.
代理授权
-END-
