芯联 CL3651
1.5兆赫、1.2安培、高效率降压直流/直流转换器
概述
Description
CL3651是一款高效率DC-DC降压开关稳压器，最大输出电流可达1.2A。该器件支持2.7V至5.5V宽输入电压范围，非常适合低压电源转换应用。以固定频率1.5MHz运行，可选用小电感值及低DCR电感器，从而实现更高效率。
PART 01.
性能特点
最大输出电流可达1.2安
2.7V至5.5V输入电压范围
固定1.5MHz开关频率
短路保护：锁定关闭
轻负载运行
100%满负荷运行
内部补偿
符合RoHS标准，无卤素
应用
USB端口/集线器
热交换
手机
平板电脑
机顶盒
CL3651采用SOT-23-6L封装
PART 02.
重要图示参考

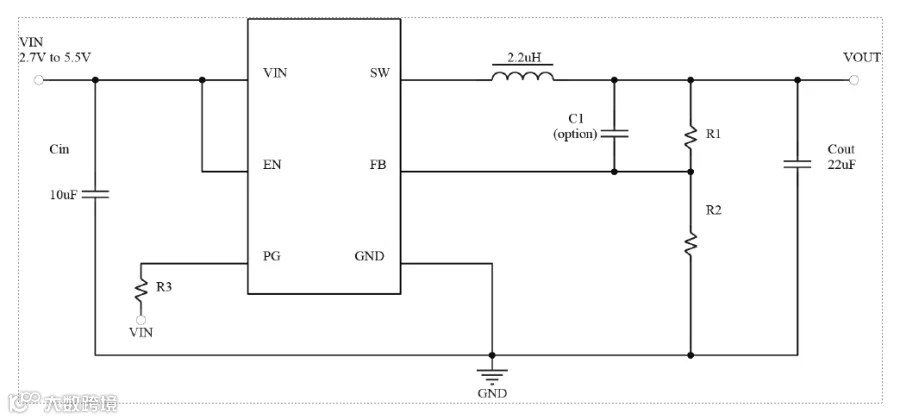

典型应用电路框图
结构框图

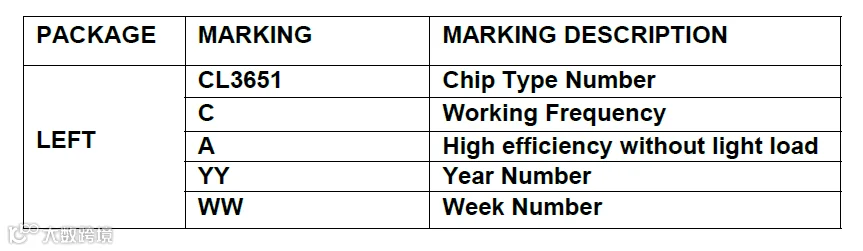

封装及脚位定义
PART 03.

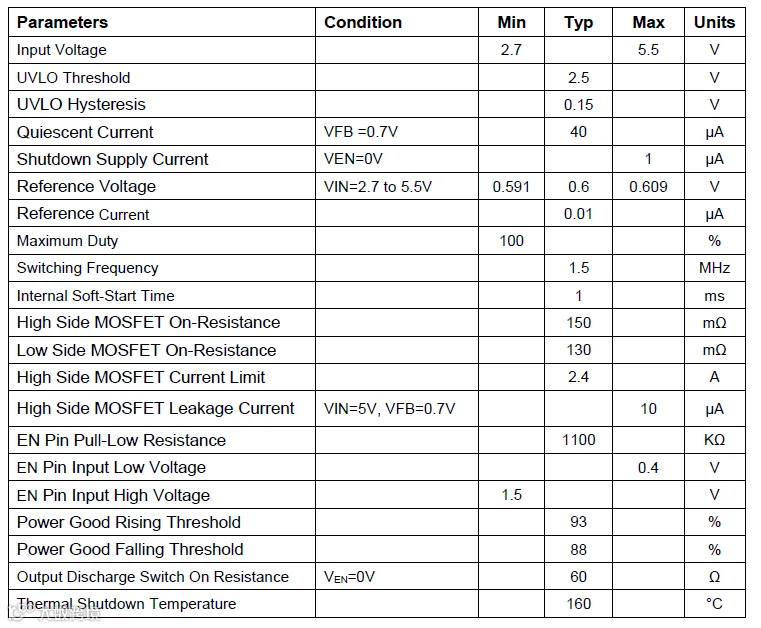

电气特性
(VIN=5V, TA = 25℃T unless otherwise specified
PART 04.
代理授权
