芯联 CL6291
输出2A高效率升压DC/DC
概述
Description
CL6291是一款微小型、高效率、升压型DC/DC调整器。电路由电流模PWM控制环路，误差放大器，斜波补偿电
路，比较器和功率开关等模块组成。该芯片可在较宽负载范围内高效稳定的工作，可以从锂电池供电下直接输出高达
12V的电压，CL6291内置一个2.5A的MOS管。高达93％的转换效率能够高效的延长电池寿命。可以通过调整两个外加电阻来设定输出电压以及一个外加电阻来设定输出的过流电流阀值，开关频率控制在1.0mHz,有效的为客户节省外围电路成本，同时用23-6的封装还能实现输出短路保护，输出过电压保护和过温保护。
PART 01.
性能特点
效率高达93％
2.6V输入升压至12V
固定工作频率：1MHz
输出短路保护
输出过压保护
FB基准电压0.6V
工作温度-40℃至85℃
内置软启动功能
应用
传感器
可穿戴设备
便携式医疗设备
电池后备电源
PART 02.
重要图示参考
典型应用电路框图

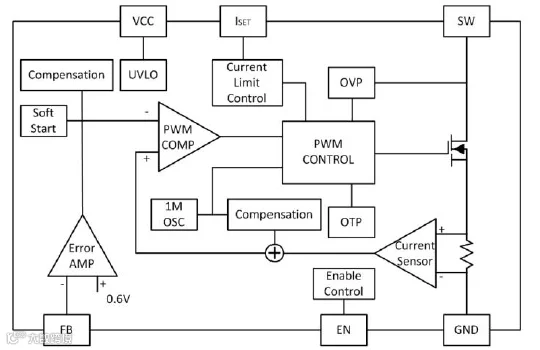

结构框图

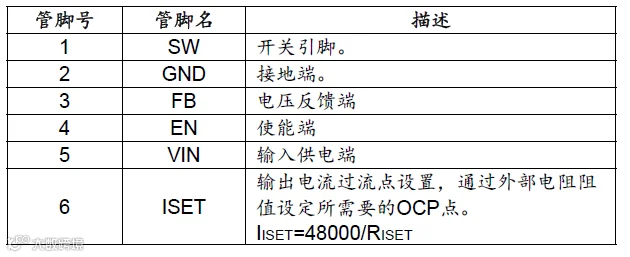

封装及脚位定义
PART 03.

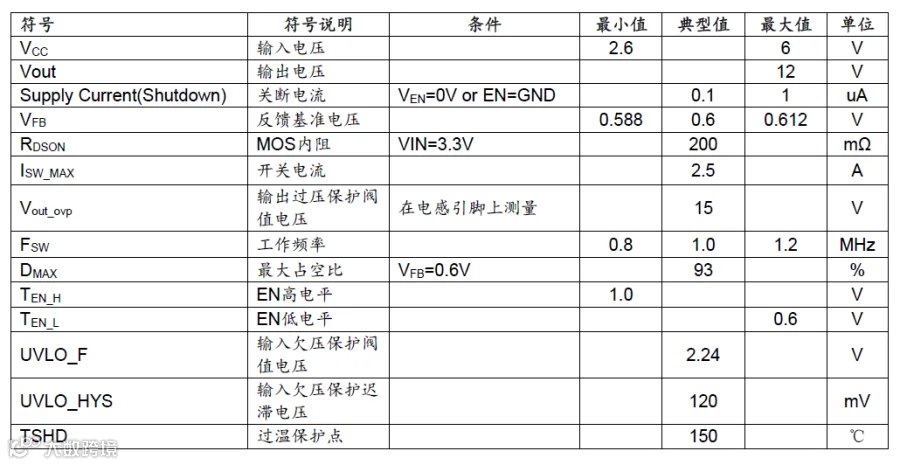

电气特性
PART 04.
