芯联 CL8807
DC/DC同步升压转换器
概述
Description
CL8807 系列DC/DC 芯片是采用 CMOS 工艺制造的低静态电流的同步PFM 开关型DC/DC 升压转换器。该系列芯片采用先进的电路设计和制造工艺，极大地改善了开关电路固有的噪声问题，减小对周围电路的干扰。输出电压为2.0V~5.0V（按0.1V 的级差），最高振荡频率为 300KHz(典型值)。CL8807 电路只需接三个外围元件, 省去肖特基二极管。
PART 01.
性能特点
低电压启动: 最小可在0.9V 启动 (IOUT =1mA)
占空比: 80%, 内建自动开关模式控制（PFM）
外部零件：线圈，电容器
精度：± 2.5 ％
高效率： ± 85 ％（典型）
最高工作频率 300kHz
低静态功耗：15uA
应用

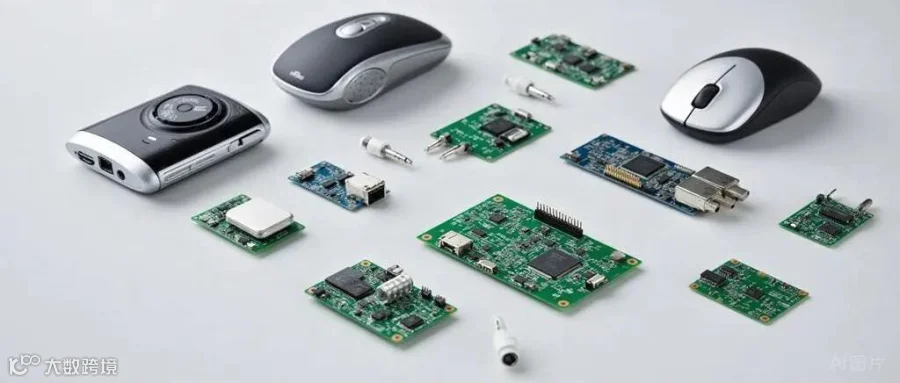

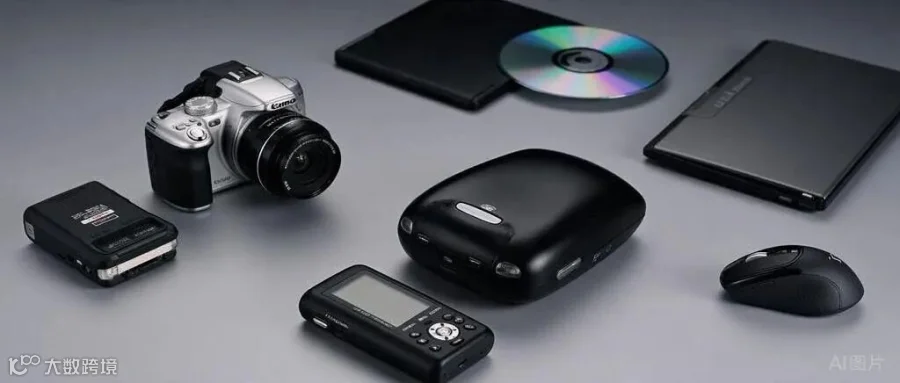

供电便携式设备如数码相机，电子词典、无线鼠标等
电力供应音频设备，例如便携式CD
恒定电压供电给相机，摄影器材，通讯设备
PART 02.
重要图示参考
典型应用电路框图

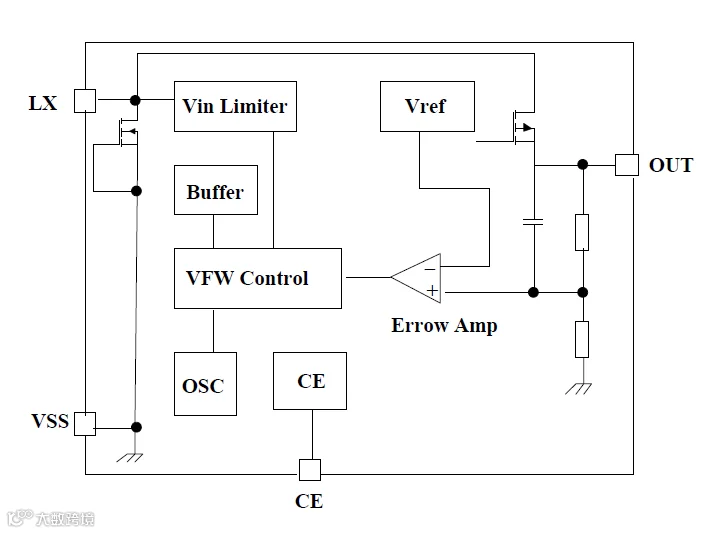

结构框图

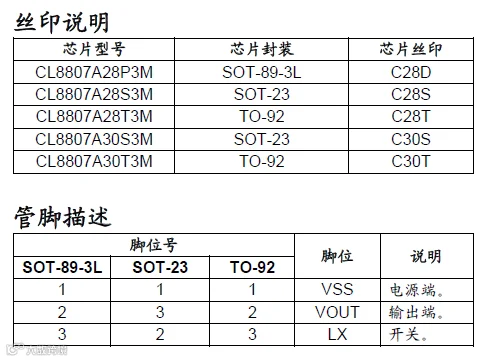

封装及脚位定义
PART 03.

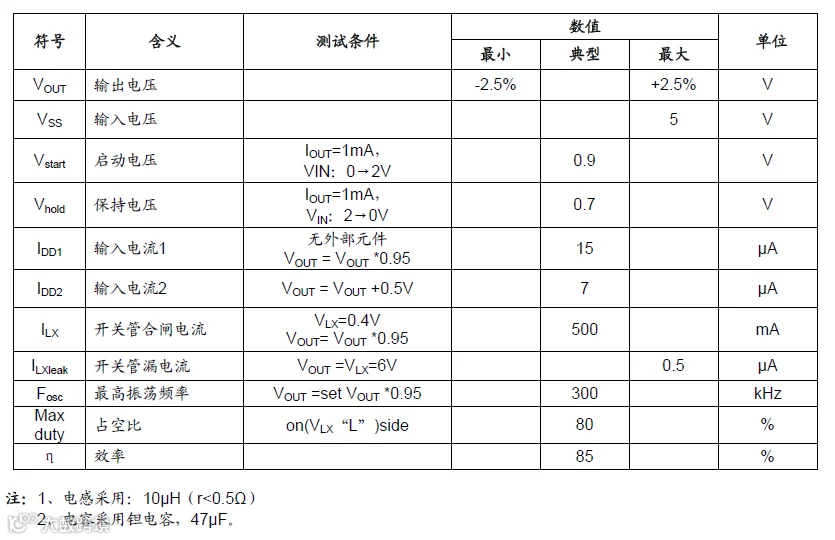

电气特性
PART 04.
代理授权
